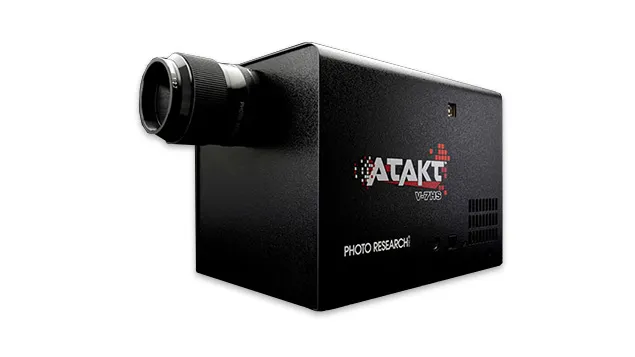

Spectroradiomètre ATAK V-7HS OEM

Le V-7HS utilise un capteur spectral high-speed et une optique optimisée pour réduire drastiquement les temps de mesure. Il peut réaliser une mesure de faible luminance (environ 0,5 cd/m²) en quelque 250 ms. À l’inverse, de nombreux spectroradiomètres conventionnels peuvent mettre jusqu’à 10 à 14 secondes pour une mesure low-light comparable. Cela signifie que le V-7HS fournit des résultats beaucoup plus rapidement, ce qui est précieux pour des tests à haut volume ou des ajustements en temps réel sur une ligne de production.

Dans ce contexte, « spectroradiomètre OEM » signifie que l’appareil est conçu comme un composant destiné aux Original Equipment Manufacturers, afin d’être intégré dans leurs propres systèmes ou équipements. Contrairement à un instrument portable ou à un appareil de laboratoire autonome, le V-7HS est proposé sous forme de module pouvant être monté à l’intérieur de machines de test, intégré dans des configurations automatisées de contrôle qualité ou incorporé dans des bancs de mesure sur mesure. Il s’agit essentiellement de la technologie de spectroradiomètre conditionnée pour l’intégration plutôt que pour une utilisation directe par l’utilisateur final, offrant aux ingénieurs la flexibilité de l’intégrer à différentes plateformes.

La caméra CCD de visée intégrée vous permet de voir exactement quelle zone le spectroradiomètre est en train de mesurer. Lors de la mise en place d’un test, vous pouvez utiliser la vue caméra en direct (généralement via le logiciel de commande) pour aligner l’instrument sur le point précis d’un écran ou d’une source lumineuse. Cela élimine toute approximation et évite d’avoir à viser à travers une lunette ou un oculaire. La caméra garantit non seulement un positionnement précis, mais elle peut aussi capturer une image de la zone de mesure, qui peut être enregistrée avec les données de mesure pour la documentation ou l’analyse.

En tant que spectroradiomètre complet, le V-7HS fournit la distribution spectrale de puissance (spectral power distribution) de la lumière mesurée (généralement sur les longueurs d’onde visibles), à partir de laquelle il peut dériver des données photométriques et colorimétriques détaillées. En pratique, vous obtenez des mesures précises de luminance (cd/m²), des coordonnées de chromaticité (CIE x,y ou u’v’), la température de couleur corrélée (le cas échéant) et d’autres indicateurs comme le CRI ou la longueur d’onde de pic spectral si nécessaire. Essentiellement, il fournit à la fois les données spectrales brutes et les principales valeurs calculées de couleur et de luminosité, ce qui est indispensable pour une analyse approfondie des displays et de l’éclairage.

L’ATAKT V-7HS propose un objectif standard de 50 mm à focale fixe, bien adapté aux mesures généralistes à une distance définie, ainsi qu’un objectif zoom optionnel de 75 mm pouvant être ajusté pour différentes tailles de cibles ou distances. Le choix dépend de votre configuration de test : par exemple, si vous devez mesurer de petites zones ou si vous avez besoin de flexibilité en distance de travail, le zoom 75 mm peut être préférable. Les objectifs sont interchangeables ; vous pouvez les remplacer selon les différents scénarios de test. En outre, si ces options ne répondent pas à un besoin spécifique, le fabricant peut fournir des solutions d’objectifs sur mesure afin de satisfaire des exigences particulières de field-of-view ou de distance focale.

Le V-7HS a été conçu pour une intégration aisée. Il dispose de deux trous taraudés ¼″-20 UNC intégrés sur son boîtier, permettant de le boulonner ou de le fixer à des cadres, des supports ou des systèmes de mouvement. Cette taille de filetage standard est courante pour les accessoires de montage optiques et photographiques. En environnement de production, par exemple, vous pouvez fixer le spectroradiomètre sur un portique (gantry) ou un bras qui le positionne devant le dispositif sous test. Son boîtier robuste garantit un montage sûr sans perte d’alignement, même en cas de vibrations ou de mouvements à proximité.

Oui, il est conçu pour une utilisation en conditions réelles, y compris sur les lignes de production. En présence de lumière ambiante, celle-ci peut influencer les mesures, en particulier pour les niveaux de faible luminance, mais le V-7HS propose une solution : un accessoire optionnel de type ambient light遮光罩 (hood). Cette hotte de mesure de luminance se fixe à l’appareil et masque la lumière extérieure, protégeant efficacement la zone de mesure contre la lumière parasite. En utilisant cet accessoire, vous vous assurez que le spectroradiomètre ne capte que la lumière émise par votre objet testé, ce qui garantit des mesures précises même sous un éclairage ambiant classique.

L’ATAKT V-7HS est particulièrement avantageux dans les secteurs et applications où une mesure de la lumière rapide et précise est critique. Cela inclut la fabrication et l’étalonnage des displays (pour smartphones, téléviseurs, tableaux de bord Automotive, etc.), où il peut vérifier rapidement la luminosité et la couleur des écrans ou des backlights. Il est également utile pour les tests des produits LED et d’éclairage, en garantissant que les LED respectent leurs spécifications de luminance et de couleur. Grâce à sa vitesse et à sa sensibilité, il est idéal pour les systèmes d’inspection optique automatisés sur les lignes de production — par exemple, pour contrôler chaque unité sur une chaîne d’assemblage afin de valider un éclairage correct ou l’uniformité de couleur. Les laboratoires de recherche et les services d’assurance qualité confrontés à des mesures en faible luminosité ou souhaitant accélérer leur processus de test le trouveront également précieux. En résumé, toute situation nécessitant des mesures spectrales fréquentes et précises de la lumière peut bénéficier de cet appareil.
