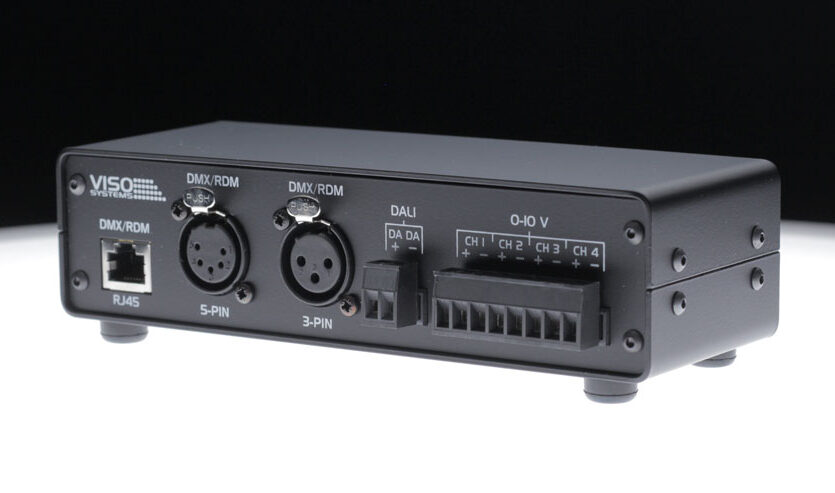

Accessoire pour goniophotomètres – Interface lumineuse

Traditionnellement, mesurer une lampe à plusieurs niveaux de gradation ou réglages de couleur impliquait de modifier le réglage manuellement et d’effectuer une nouvelle mesure pour chaque point. LightInterface automatise ce processus. Vous pouvez programmer dans le logiciel une séquence d’étapes de pilotage (p. ex. différents niveaux de gradation DALI ou des scènes DMX). Le système exécutera ensuite automatiquement la mesure au goniophotomètre pour chaque étape, l’une après l’autre. Cela permet non seulement de gagner énormément de temps, mais aussi d’assurer la cohérence entre les mesures, puisque chaque cycle est réalisé dans des conditions identiques et sans erreur humaine. Le résultat est un jeu de données unique et consolidé couvrant tous les réglages spécifiés, bien plus efficace et fiable qu’un test manuel point par point.

LightInterface prend en charge tous les principaux types de signaux de contrôle filaires utilisés dans les luminaires modernes. Cela inclut DMX512 (avec RDM) pour l’éclairage de scène/divertissement, DALI (y compris DALI-2) pour le contrôle d’éclairage architectural et commercial, ainsi que la gradation analogique traditionnelle 0–10 V ou 1–10 V. Concrètement, cela signifie que vous pouvez connecter et tester des appareils qui répondent aux commandes DMX (y compris le retour RDM), des ballasts ou drivers DALI, ainsi que tout éclairage qui se gradue via une tension de commande 0-10 V. Jusqu’à 512 canaux DMX sont disponibles, et jusqu’à 4 canaux pour les sorties 0-10 V, couvrant les luminaires LED multicanaux (par exemple tunable white ou des appareils RGBW).

En fonctionnement normal, aucune alimentation externe n’est nécessaire : le LightInterface tire toute la puissance requise via la connexion USB à votre PC. Il est conçu pour fournir directement le courant nécessaire aux signaux de commande typiques DALI ou 0–10 V. L’appareil intègre toutefois, en option, une prise d’entrée 24 V DC si vous devez alimenter un réseau DALI plus étendu ou un autre scénario spécifique, mais dans la majorité des cas cela ne sera pas requis. L’ajout de cette prise optionnelle vise simplement à offrir de la flexibilité ; la mise en œuvre alimentée par USB est largement suffisante pour les besoins de test de la plupart des utilisateurs.

Avec le logiciel Light Inspector fourni avec votre système de mesure de la lumière, vous trouverez une interface dédiée pour LightInterface. Vous commencez par définir votre device profile – en pratique, les control channels dont dispose votre luminaire (par exemple, un luminaire DALI peut avoir un canal de dimming et un canal de colour temperature). Vous pouvez ensuite créer un control sequence template : une liste d’étapes avec des valeurs définies pour chaque canal (p. ex. 0 %, 50 %, 100 % d’output, ou différents colour settings). Une fois la séquence enregistrée et sélectionnée, vous lancez une mesure comme d’habitude. Le système parcourt alors automatiquement la séquence : il mesure la lampe au premier réglage, puis demande à LightInterface de passer au réglage suivant, mesure de nouveau, et ainsi de suite. À la fin, vous obtenez un unique fichier de résultats fusionné contenant les photometric data pour chaque étape. À partir de là, le logiciel peut générer des graphiques et des tableaux – par exemple une courbe lumen vs dimming level, le colour rendering index pour chaque réglage, ou des flicker metrics pour chaque réglage (si des flicker data sont enregistrées). L’ensemble peut être exporté dans un rapport PDF ou une feuille de calcul pour une analyse plus approfondie.

Oui – le LightInterface est conçu pour être plug-and-play avec tous les systèmes de mesure de la lumière de la gamme de produits Viso. Que vous utilisiez un LabSpion pour des luminaires très volumineux, un système de table BaseSpion ou le goniophotomètre portable plus compact LightSpion, vous pouvez y ajouter LightInterface. Le module se connecte au même PC que celui qui exécute votre logiciel de mesure. Le logiciel Light Inspector détecte automatiquement LightInterface et active les fonctions de séquences de commande. En bref, vous n’avez pas besoin de modifier votre goniophotomètre ; LightInterface fonctionne à ses côtés en étendant ses capacités. Cela permet de mettre à niveau même les systèmes plus anciens afin de tester l’éclairage intelligent moderne, sans devoir acquérir un goniophotomètre entièrement neuf.

LightInterface est lui-même axé sur des signaux de commande filaires ; il gère donc directement DALI, DMX et le 0-10V, qui couvrent la grande majorité des commandes d’éclairage professionnelles. Cependant, le système offre également un moyen d’intégrer des luminaires commandés sans fil à vos tests. La fonction de séquence de contrôle du logiciel Light Inspector peut être utilisée en mode semi-manuel pour les dispositifs sans fil. Concrètement, vous programmez des points de pause ou des invites dans la séquence, où vous ajustez manuellement la commande sans fil (par exemple en modifiant le réglage dans l’application de la lampe ou via la télécommande) à la valeur souhaitée, puis vous reprenez la séquence pour effectuer une mesure. Même si ce n’est pas entièrement automatisé de bout en bout pour les protocoles sans fil, cette approche offre tout de même une méthode structurée et reproductible pour intégrer des technologies comme Zigbee, Bluetooth ou un éclairage basé sur Wi-Fi dans votre plan de test. Toutes les mesures (y compris celles réalisées avec intervention manuelle) peuvent toujours être regroupées dans un seul rapport pour analyse.

Après avoir réalisé une série de mesures avec LightInterface, vous pouvez générer différents outputs via le logiciel. Le livrable le plus courant est un rapport PDF complet qui inclut toutes les données photométriques et électriques clés pour chaque réglage de contrôle testé. Ce rapport peut contenir des tableaux de valeurs mesurées (flux lumineux, efficacité, CCT, CRI, etc. pour chaque étape) ainsi que des graphiques (par exemple, des courbes de distribution lumineuse ou l’intensité en fonction de l’angle, répétées pour chaque niveau de gradation). Si vous souhaitez effectuer votre propre analyse, vous pouvez aussi exporter les données brutes au format Excel ou CSV – toutes les grandeurs mesurées y sont listées par réglage sous forme de tableau. En outre, le logiciel permet d’enregistrer la mesure combinée dans un fichier propriétaire que vous pouvez rouvrir ultérieurement dans Light Inspector afin d’examiner les résultats de manière interactive (p. ex. afficher la distribution photométrique pour un réglage donné). En résumé, LightInterface vous garantit, après le test, des données détaillées et bien organisées, prêtes pour le reporting ou une analyse approfondie, plutôt qu’un ensemble de mesures séparées à consolider manuellement.
