Sources infrarouges à corps noir
- Technologie
- Tests et mesures optiques
- Partner
- Mikron / Advanced Energy
Les Blackbody Calibration Sources Mikron® d’Advanced Energy sont des systèmes d’étalonnage infrarouge de haute précision conçus pour vérifier et étalonner avec exactitude des pyromètres, des caméras d’imagerie thermique, des radiomètres, des capteurs de flux thermique et des instruments de mesure spectrographiques.
Conçues à la pointe de la technologie de mesure thermique, ces sources offrent des performances d’émissivité de tout premier ordre, des zones d’émission hautement uniformes, ainsi que des plages de température et des vitesses de montée en température de référence dans l’industrie. Cela garantit un étalonnage fiable et reproductible dans un large éventail d’applications, de la recherche en laboratoire aux environnements industriels exigeants.
Forte d’un héritage fondé sur l’innovation, Mikron Infrared – fondée en 1969 – est depuis longtemps reconnue comme un pionnier de l’étalonnage blackbody, de l’imagerie thermique et de la pyrométrie. Aujourd’hui, les blackbodies Mikron restent parmi les sources d’étalonnage les plus précises et les plus fiables du marché, offrant :
- L’un des plus larges choix de sources blackbody à plaque plane et à cavité
- Une plage de température exceptionnellement large, de -40 °C à +3000 °C
- Une fiabilité éprouvée, soutenue par des décennies d’excellence en ingénierie
Ensemble, ces capacités font de la gamme Mikron une solution de référence pour un étalonnage infrarouge précis et traçable dans les applications scientifiques, industrielles et de défense. Avec une émissivité élevée, un contrôle de précision et une exactitude de premier plan dans l’industrie, c’est une solution de confiance pour les organisations qui exigent un étalonnage des mesures thermiques traçable, reproductible et fiable.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
-
Plage de température ultra-large – Prend en charge des applications allant de l’étalonnage à des températures inférieures à zéro jusqu’aux procédés à très haute température, éliminant ainsi le besoin de plusieurs systèmes.
-
Surfaces à haute émissivité – Une émissivité quasi idéale garantit une émission de rayonnement IR précise, essentielle pour l’étalonnage des caméras thermiques et des pyromètres.
-
Uniformité de température – Des éléments chauffants de précision produisent des champs de rayonnement homogènes, réduisant l’incertitude de mesure.
-
Stabilité exceptionnelle – La stabilité à long terme (par ex. ±0.1–0.3 °C pendant plusieurs heures) garantit des résultats d’étalonnage répétables.
-
Étalonnage traçable – Chaque unité est fournie avec un certificat d’étalonnage (par ex. traçable NIST/ITS-90) afin de garantir la conformité et de renforcer la confiance lors des audits.
-
Conceptions modulaires et portables – Des unités portatives compactes aux systèmes en deux parties avec émetteurs déportés, permettant une installation flexible et une utilisation sur le terrain.
-
Contrôle numérique avancé – Des régulateurs PID intégrés et des interfaces numériques permettent un contrôle précis de la température et l’intégration au système.
-
Large compatibilité d’application – Idéal pour l’imagerie thermique, la thermométrie IR, la mesure du flux thermique et la spectroscopie, en laboratoire comme en environnement industriel.
Téléchargements
pour Sources infrarouges à corps noir
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Modèle Mikron | Plage de température | Incertitude de mesure | Emissivité |
|---|---|---|---|
Mikron M345X6-LC | Liquid-Cooled, Low Temperature Blackbody Calibration Source with Large Surface Area, -40 to 100°C | ±0.05 °C | RS232, RS485 |
Mikron M345X6-LC | Portable, Compact Low Temperature Blackbody Calibration Source with a Large Surface Area, Ambient +5 to 450°C | 0.25% of reading ±1°C | RS232 |
Mikron M315-HT | Portable, Two-Piece Low Temperature Blackbody Calibration Source with a Large Surface Area, Ambient +5 to 450°C | 0.25% of reading ±1°C | RS232 |
Mikron M315X Blackbodies | Two-Piece, Mid-Temperature Blackbody Calibration Source, Ambient +5 to 400°C | 0.25% of reading ±1 °C | RS232 |
Mikron M315X-HT Blackbodies | Two-Piece, High Temperature Blackbody Calibration Source with Large Surface Area, 30 to 600°C | 1 ±1 °C @ T < 100 °C to ±1.3°C @ T = 400 °C @ 8 to 14 µm | RS232, RS485 |
Mikron M316 | Ultra-Portable, Low Temperature Blackbody Calibration Sources, Ambient +5 to 300°C | ±0.5% of reading ±1 °C | RS232, RS485 |
Mikron M360 | Two-Part, Blackbody Calibration Source, 50 to 1100°C | ±0.2% of reading ±1 °C | RS232, RS485 |
Mikron M390 | Ultra-fast, Blackbody Calibration Source, 300 to 3000°C | 2 ±0.25% of reading ±1 °C | RS232, RS485 |
Mikron M330 | High-temperature, Blackbody Calibration Source, 300 to 1700°C | ±0.25% of reading ±1 °C | RS232, RS485 |
Mikron M335 | High-Temperature, Fast Ramping, Compact Blackbody Calibration Source, 300 to 1500°C | ±0.4% of reading ±1 °C | RS232, RS485 |
Mikron IRC Blackbodies | Low Temperature Calibration Sources with Fixed Temperatures Ranging from 35 to 150°C | ±0.25% of reading ±1°C | RS232, RS485 |

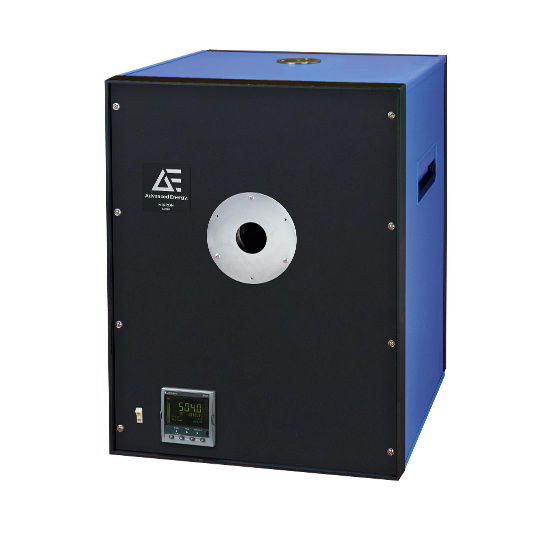

Mikron M300 | High Emissivity, Blackbody Calibration Source, 200 to 1150°C | ±0.25% of reading ±1 °C | RS232, RS485 |
Mikron M305 | Compact, General Purpose Blackbody Calibration Source, 100 to 1000°C | ±0.2% of reading ±1 °C | RS232, RS485 |
Mikron M340 | Portable, Sub-Zero Temperature Blackbody Calibration Source, -20 to 150°C | ±1 °C @ 8 to 14 µm | |
Mikron M345X Blackbodies | Two-Piece, Low Temperature Blackbody Calibration Source with Large Surface Area, 0 to 170°C | ±1 °C @ 8 to 14 µm | RS232 |
MCL640 | High‑Performance Infrared Camera (thermal imager), –40 … 1600 °C; two channels | ±2 °C or 2% of reading | |
MCS640 | Short‑Wavelength Infrared Camera, 600 … 3000 °C | ±2 °C or 2% of reading | |
Mikron M310‑HT | Portable, Compact Low Temperature Blackbody, Ambient+5 … 450 °C | 0.25% of reading ± 1 °C | RS‑232 |
FAQs
pour Sources infrarouges à corps noir
Une source de calibration corps noir sert de radiateur de référence hautement précis pour la calibration et la vérification des instruments de mesure de température sans contact tels que les pyromètres Mikron, les caméras thermiques et les systèmes radiométriques. Techniquement parlant, il s’agit d’un émetteur de rayonnement contrôlé par la température avec une émissivité définie, fournissant un rayonnement infrarouge stable et reproductible – un élément clé dans la mesure précise de la température.
Les corps noirs Mikron – y compris les modèles de source de calibration corps noir haute température et les systèmes portables – sont disponibles exclusivement via Acal BFi, le fournisseur de solutions autorisé pour Advanced Energy. L’intégration est transparente dans les systèmes existants, soutenue par des conseils d’experts, un support et des options de configuration.
Mikron propose des sources de calibration de température pour répondre à presque tous les besoins : des modèles de source corps noir compacte pour ≤150 °C, aux unités de source de calibration corps noir moyenne portée (jusqu’à 1150 °C), et jusqu’aux systèmes haute température atteignant 3000 °C et plus. Un parfait exemple est la série M390 – conçue spécifiquement pour les applications nécessitant un maximum de performance d’une source de calibration infrarouge.
Avec la calibration pyrométrique, la température de la calibration corps noir est déterminée en utilisant un pyromètre standard de transfert (comme le IS 12-TSP). En termes simples, cela aboutit à une émissivité effective (ε_eff) égale à 1. En revanche, la calibration thermométrique utilise la mesure de contact via un capteur RTD de haute précision intégré dans l’émetteur – ici, l’émissivité réelle (ε) est généralement inférieure à 1. Dans de nombreux cas, il vaut la peine de jeter un deuxième coup d’œil à la plage spectrale et à la précision de la calibration.
Les sources de calibration corps noir Mikron sont réputées pour leur précision exceptionnelle. Selon le modèle, l’incertitude de température se situe généralement entre ±0,25% et ±1 °C. Ce n’est pas pour rien que la validation régulière traçable ITS‑90 – utilisant des outils tels que le pyromètre Mikron IS 12-TSP avec une résolution de 0,01 °C – est essentielle pour les applications haut de gamme.
L’émissivité est un facteur critique dans toute calibration infrarouge corps noir. Les modèles Mikron offrent des valeurs quasi idéales (ε_eff ≈ 1), garantissant une calibration fiable même à travers différentes bandes spectrales. Une attention particulière est portée sur des surfaces d’émission uniformes, permettant des résultats cohérents même pour de petites tailles de spot.
Les sources de calibration corps noir Mikron sont idéales pour une grande variété de systèmes, y compris les caméras thermiques Mikron, les caméras d’imagerie thermique Mikron, ainsi que les systèmes de mesure spectroscopiques et basés sur le flux thermique. Le design reflète constamment les exigences fonctionnelles – que ce soit en tant que calibrateur mobile pour une utilisation sur le terrain ou en tant qu’unité fixe pour la vérification en ligne.
Une source de calibration corps noir haute température devient essentielle lors de la calibration de pyromètres utilisés dans des environnements thermiques extrêmes (>1500 °C) – tels que la métallurgie, le traitement des semi-conducteurs ou la fabrication additive. C’est là que les détails comptent : temps de montée en température rapide, dérive minimale et stabilité thermique maximale. La série Mikron M390 est spécialement conçue pour ces conditions précises.
La stabilité à long terme est obtenue par des matériaux de haute qualité, des processus de fabrication contrôlés et des périodes de rodage prolongées. En fin de compte, une seule chose compte vraiment : la fiabilité. C’est pourquoi chaque source corps noir Mikron est livrée avec un certificat de calibration confirmant la traçabilité complète à l’échelle de température internationale ITS-90.
Pour commencer, la sélection dépend fortement de l’appareil de mesure et de l’application : taille du point de mesure, plage de température requise, portabilité, capacités de contrôle et émissivité. Mikron offre un portefeuille étendu – de la source de calibration corps noir portable M316 à la M345X-LC refroidie avec précision. Le résultat est un avantage clair dans les environnements nécessitant des solutions intégratives et adaptatives.
