Les détecteurs MCT offrent la plus grande sensibilité de tous les détecteurs IR dans la gamme de 2 à 25 microns. Ces détecteurs peuvent être proposés en version TE, azote liquide ou refroidis par moteur Stirling.

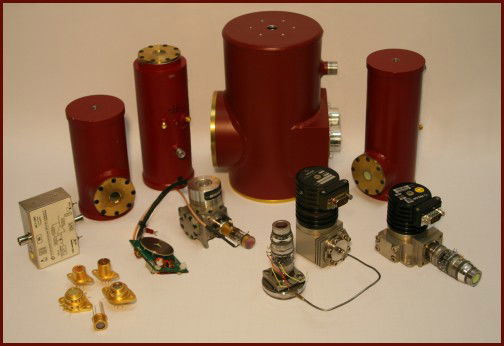

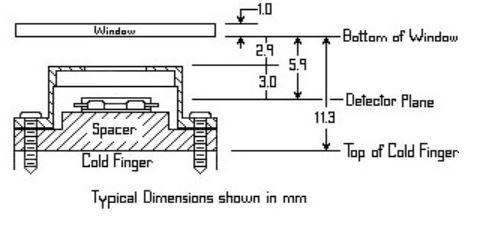

Détecteurs MCT refroidis à l’azote liquide (LN2)
En plus des détecteurs MCT (HgCdTe) refroidis par effet Peltier, nous proposons également des détecteurs MCT refroidis à l’azote. Les détecteurs standard sont optimisés pour :
- 2μm à 5μm
- 2μm à 13μm
Série FTIR :
- 2μm à 16μm
- 2μm à 24μm
La série FTIR de détecteurs HgCdTe est conçue pour atteindre des performances optimales avec des spectromètres à transformée de Fourier (FTIR). Les détecteurs offrent les plus hautes sensibilités avec des coupures de 750 à 400 cm-1. Selon l’application, la gamme de longueurs d’onde et la longueur d’onde de pic peuvent également être personnalisées en variant la composition de l’alliage. Les Dewars standard sont de 8h, 12h et 24h.

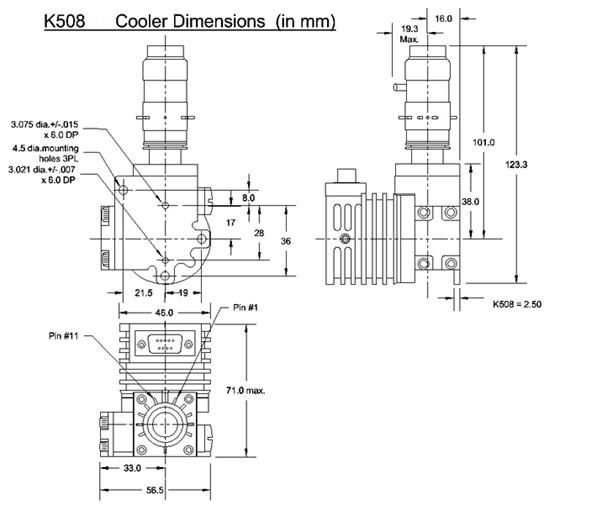

Détecteurs MCT refroidis par Stirling
InfraRed Associates propose une option de refroidissement supplémentaire pour les détecteurs infrarouges. Les détecteurs refroidis par circuit Stirling sont proposés en trois packages de conception différents permettant un fonctionnement jusqu’à 75K si nécessaire. Cette option élimine le besoin de refroidissement par azote liquide et est idéale pour les opérations à distance ou non surveillées.
Tous les détecteurs que nous proposons refroidis à l’azote peuvent également être proposés avec des refroidisseurs Stirling et atteignent la même détectivité que les détecteurs refroidis à l’azote mais peuvent être utilisés pendant plus d’un an en fonctionnement 24/7.
| Model | Element size (mm) | Wavelength | D (λp.10000.1) | Time constant(s) |
|---|---|---|---|---|
MCT-5-N-0.25 | 0.25 x 0.25 | 2 – 5µm | > 1.0E11 | ~ 1.0 |
MCT-5-N-1.00 | 1.00 x 1.00 | 2 – 5µm | > 1.0E11 | ~ 1.0 |
MCT-13-0. 25 | 0.25 x 0.25 | 2 – 13µm | > 5.0E10 | ~ 0.4 |
MCT-13-1.00 | 1.00 x 1.00 | 2 – 13µm | > 4.0E10 | ~ 0.4 |
FTIR-16-0.25 | 0.25 x 0.25 | 2 – 16µm | > 4.0E10 | ~ 0.2 |
FTIR-16-1.00 | 1.00 x 1.00 | 2 – 16µm | > 3.0E10 | ~ 0.2 |
FTIR-22-0.25 | 0.25 x 0.25 | 2 – 22µm | > 1.0E10 | ~ 0. 1 |
FTIR-22-1.00 | 1.00 x 1.00 | 2 – 22µm | > 1.0E10 | ~ 0. 1 |
FTIR-24-0.25 | 0.25 x 0.25 | 2 – 24µm | > 5.0E9 | ~ 0. 1 |
FTIR-24-1.00 | 1.00 x 1.00 | 2 – 24µm | > 5.0E9 | ~ 0. 1 |
Additional detector sizes (0.025mm x 0.025mm to 4mm x 4mm) available on request. |
