Détecteurs bi-bandes InSb/HgCdTe

Les détecteurs bi-bandes à l’antimoniure d’indium (InSB)/MCT combinent les avantages des détecteurs InSb à haute sensibilité dans la gamme 1-5,5 microns avec la haute sensibilité des détecteurs MCT dans la gamme jusqu’à 12,5 microns et au-delà.

Détecteurs bi-bandes InSb/HgCdTe

Principe

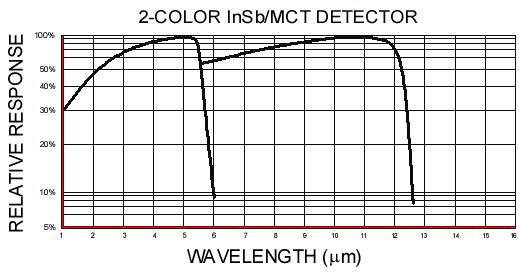

Le détecteur HgCdTe (MCT) et le détecteur InSb sont disposés à 90°. Un miroir dichroïque dirige le rayonnement IR de courte longueur d’onde vers le détecteur InSb et le rayonnement de plus longue longueur d’onde vers le détecteur MCT. Par conséquent, la meilleure sensibilité possible est obtenue sur toute la plage IR.

L’élément HgCdTe peut être personnalisé pour étendre sa réponse en longueur d’onde longue au-delà de 25 mm. Des configurations personnalisées sont disponibles.

ModelElement size (mm)WavelengthD(λp,1000.1)Available dewars

2C-0.25

0.25 x 0.25

InSb 1 – 5.5 microns à

MCT à 5.5 – 12.5µm

InSB > 1.0E11

MCT > 3.0E10

8h , 12h, or 24h

2C-0.5

0.5 x 0.5

InSb 1 – 5.5 microns à

MCT à 5.5 – 12.5µm

InSB > 1.0E11

MCT > 3.0E10

8h , 12h, or 24h

2C-1.0

1.00 x 1.00

InSb 1 – 5.5 microns à

MCT à 5.5 – 12.5µm

InSB > 1.0E11

MCT > 3.0E10

8h , 12h, or 24h

2C-2.0

2.00 x 2.00

InSb 1 – 5.5 microns à

MCT à 5.5 – 12.5µm

InSB > 1.0E11

MCT > 3.0E10

8h , 12h, or 24h

Téléchargements

pour Détecteurs bi-bandes InSb/HgCdTe

pdf
Infrared Associates InSb MCT detectors brochure
Télécharger

Qu’est-ce qu’il y a dans cette gamme ?

Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent

Détecteurs Insb/MCT disponibles

ModèleTaille de l’élément (mm)Longueur d’ondeD (λp,1000.1)Capacité des Dewars disponibles

2C-0.25

0.25 x 0.25

InSb 1 – 5.5 microns à

MCT à 5.5 – 12.5µm

InSB > 1.0E11

MCT> 3.0E10

8h , 12h, or 24h

2C-0.5

0.5 x 0.5

InSb 1 – 5.5 microns à

MCT à 5.5 – 12.5µm

InSB > 1.0E11

MCT> 3.0E10

8h , 12h, or 24h

2C-1.0

1.00 x 1.00

InSb 1 – 5.5 microns à

MCT à 5.5 – 12.5µm

InSB > 1.0E11

MCT> 3.0E10

8h , 12h, or 24h

2C-2.0

2.00 x 2.00

InSb 1 – 5.5 microns à

MCT à 5.5 – 12.5µm

InSB > 1.0E11

MCT> 3.0E10

8h , 12h, or 24h
