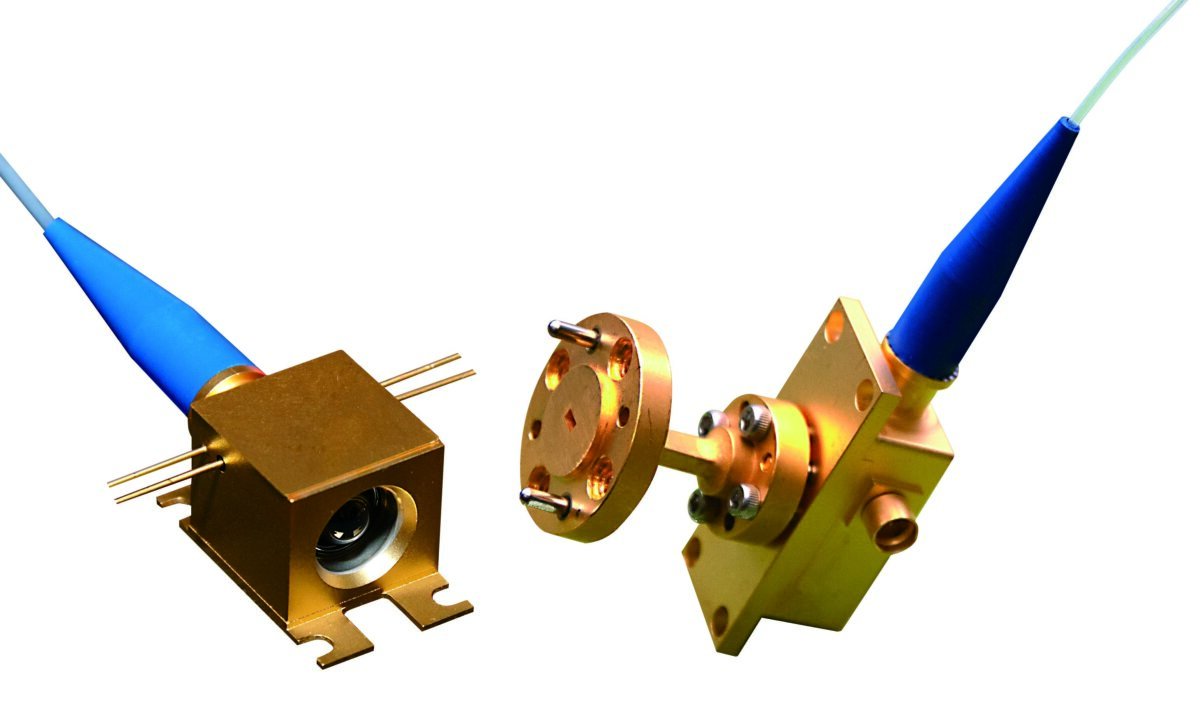

La génération d’ondes térahertz (THz) est une technologie prometteuse pour les futures applications de détection et de communication à haut débit. Le photomélangeur « Uni-Travelling-Carrier » (UTC) offre une bande passante élevée et une grande puissance de sortie simultanément, idéalement adaptées à cette gamme d’applications.
Le rayonnement THz est une partie du spectre électromagnétique qui se situe entre les micro-ondes et l’infrarouge lointain (fréquences de 0,1 à 10 THz ou longueurs d’onde de 0.03 à 3 mm). Cette gamme spectrale est souvent appelée "Terahertz gap", car mesurer ces fréquences se situent entre l’électronique (mesure du champ avec des antennes) et optique (mesure avec des détecteurs optiques). Comme les rayons X, les ondes THz pénètrent la plupart des matériaux et peuvent facilement détecter des défauts tels que des cavités, des fissures et des fluctuations de densité.
Contrairement aux rayons X, les THz ne sont pas ionisants et sont donc totalement sûrs. Les techniques d’imagerie permettent par exemple de détecter des objets dangereux dans les bagages et les colis enregistrés ou sur les humains. L’imagerie THz permet également d’étudier la composition moléculaire des objets et de distinguer différents matériaux. Outre les avantages susmentionnés, la gamme THz est de plus en plus utilisée pour la communication sans fil à des débits de données très élevés.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
Applications
- Metrology and high-speed communications
- Fluoroscopie dans les dispositifs de sécurité ; détection de substances dangereuses (par exemple, explosifs, armes)
- Spectroscopie pour l’analyse des substances organiques
- Contrôle des aliments en relation avec les procédures de tri et de classification automatisées
- Technologie des capteurs environnementaux (notamment la détection des gaz)
- Applications biomédicales (par exemple, détection du cancer de la peau)
- Teneur en humidité dans les biens de consommation
- Contrôle du processus de trempe ou de durcissement de l’époxy
Features
- Source THz jusqu’à 3 THz
- Guide d’ondes couplé ou type ‘antenne’
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Type | Modèle | Fréquence | Puissance de sortie (min) | Typ. |
|---|---|---|---|---|
Guide d’ondes | IOD-PMW-13001 | 75 – 110GHz | 8.0dBm | 5.0dBm |
Guide d’ondes | IOD-PMF-13001 | 90 – 140GHz | 8.0dBm | 5.0dBm |
Guide d’ondes | IOD-PMD-14001 | 110 – 170GHz | 9.0dBm | 6.0dBm |
Guide d’ondes | IOD-PMJ-13001 | 280 – 380GHz | 18.0dBm | 11.0dBm |
Antenne | IOD-PMAN-13001 | 300 – 2500GHz | 34.0dBm | 28.0dBm |
