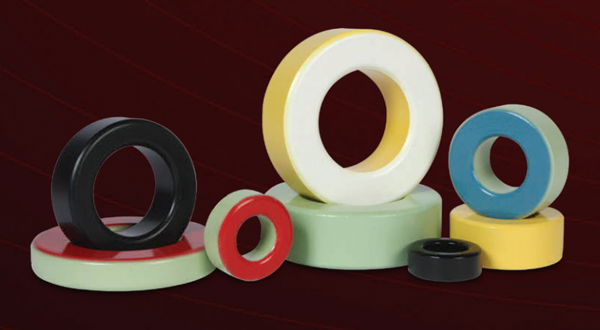

Les matériaux magnétiques doux de conversion d’énergie de Micrometals sont basés sur des formations de fer carbonyle. La densité de flux de saturation élevée inhérente au fer, combinée à l’entrefer distribué, produit un matériau de base avec un stockage d’énergie élevé. Les applications typiques de ces matériaux spécifiques comprennent le convertisseur DC/DC, l’inducteur PFC Boost ou l’inductance de mode différentiel. C’est l’un des matériaux de base les plus rentables disponibles, comparable en coût à celui de Sendust.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Perméabilités jusqu’à 100
- Le matériau magnétique le plus rentable, avec des caractéristiques de saturation élevées et des pertes modérées
- Applications typiques entre la fréquence de ligne et 2MHz
- Disponible dans des tailles de carottes allant de DE 1,27 mm à 165,1 mm
Téléchargements
pour Noyaux Poudre de fer pour la conversion
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Material | Reference permeability | Powder type | Temp Coef of Perm (+ppm/C°) | Density gm/cm3 | Max frequency (MHz) | Relative cost | Colour code toroid |
|---|---|---|---|---|---|---|---|
-2 | 10 | Carbonyl iron | 95 | 5 | 45 | 2.2 | Red/clear |
-8 | 35 | Carbonyl iron | 255 | 6.5 | 5.0 | 2.1 | Yellow/red |
-14 | 14 | Iron | 150 | 5.2 | 20 | 2.8 | Black/red |
-18 | 55 | Iron | 385 | 6.6 | 1.3 | 2.7 | Green/red |
-19 | 55 | Iron | 650 | 6.8 | 1.0 | 1.2 | Red/green |
-26 | 75 | Iron | 825 | 7.0 | 0.38 | 1.0 | Yellow/white |
-30 | 22 | Iron | 510 | 6.0 | 1.8 | 1.1 | Green/grey |
-34 | 33 | Iron | 565 | 6.2 | 1.4 | 1.3 | Grey/blue |
-35 | 33 | Iron | 665 | 6.3 | 1.1 | 1.1 | Yellow/grey |
-38 | 85 | Iron | 956 | 7.1 | 0.27 | 1.1 | Grey/black |
-40 | 60 | Iron | 950 | 6.9 | 0.38 | 1.0 | Green/yellow |
-45 | 100 | Iron | 1043 | 7.2 | 0.34 | 2.6 | Black/black |
-52 | 75 | Iron | 650 | 7.0 | 0.59 | 1.1 | Green/blue |
