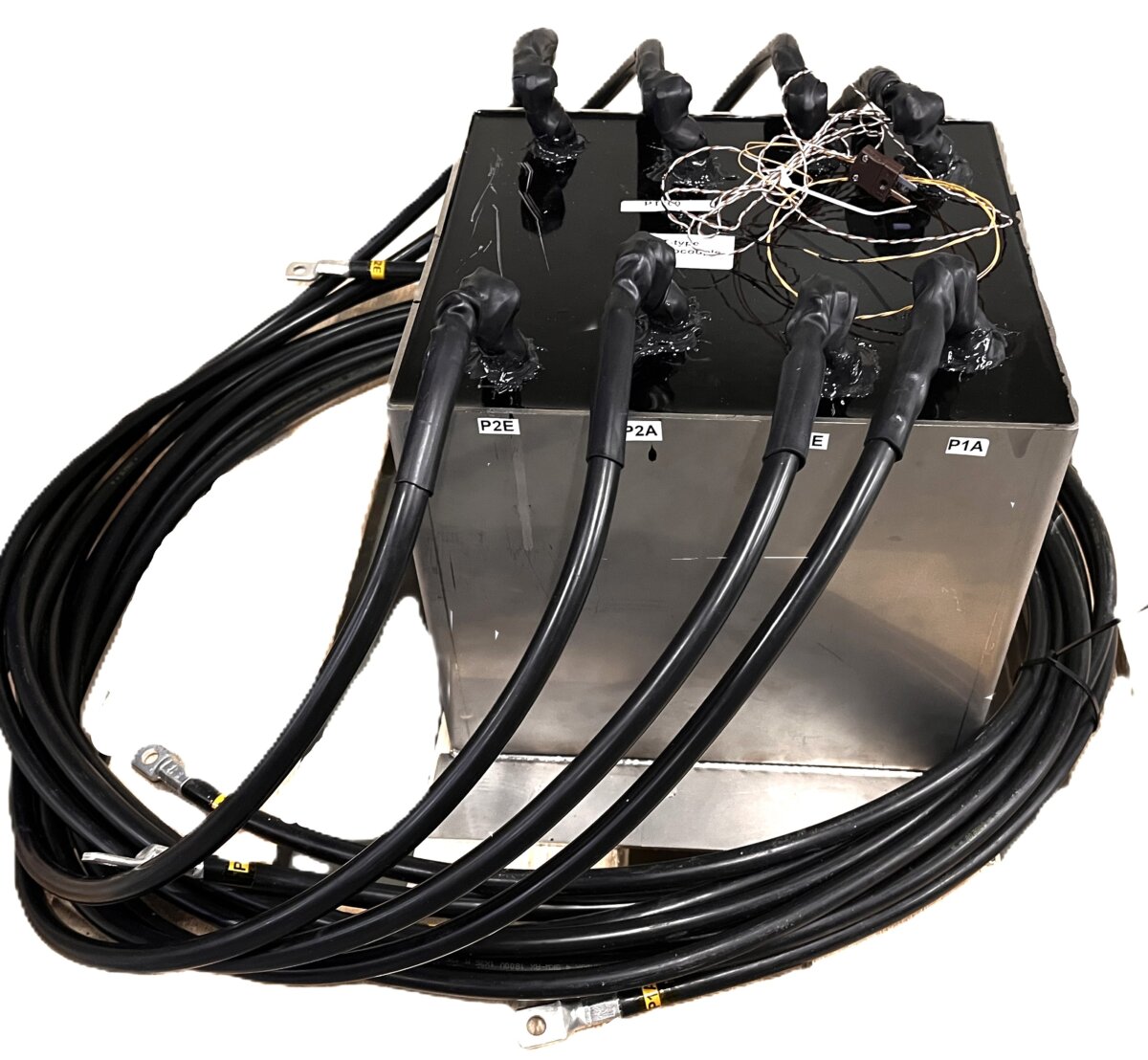

Le Magnetic Products Technology Centre développe des transformateurs personnalisés basés sur des noyaux en ferrite ou nanocristallins de notre marque Acal BFi kOr . Ces transformateurs haute fréquence personnalisés sont conçus pour les concepteurs qui ont besoin de composants magnétiques aux spécifications strictes plutôt que de pièces catalogue standard. Chaque transformateur est conçu autour de noyaux en ferrite ou nanocristallins, sélectionnés en fonction de la fréquence cible, du niveau de puissance et des exigences de rendement.
Les paramètres électriques, les niveaux d’isolation, les conditions environnementales et les contraintes d’intégration telles que l’espace disponible, le montage et le type de raccordement sont pris en compte dès le début du projet. La conception thermique, y compris le refroidissement par air ou l’intégration à des dissipateurs thermiques, est étudiée parallèlement à la conception électrique afin de garantir un fonctionnement fiable sur toute la plage de température.
Le budget et le volume de production attendu sont inclus dans le cahier des charges, afin que le résultat soit non seulement optimisé sur le plan technique, mais aussi commercialement viable, même pour des quantités faibles ou moyennes. Les applications typiques incluent la construction mécanique, les chargeurs embarqués et les stations de charge pour véhicules électriques, les systèmes ferroviaires et les alimentations sans interruption, où un haut rendement, la sécurité et la fiabilité à long terme sont essentiels.
Range features
Vue d’ensemble de haut niveau de ce que propose cette gamme
-
Plage de puissance 1 W – 100 kW – couvre des alimentations auxiliaires basse puissance jusqu’aux convertisseurs haute puissance dans les systèmes industriels et de transport
-
Conceptions compactes avec un matériau de cœur et une taille optimisés, et une utilisation réduite de cuivre – adaptées aux fréquences de quelques kHz à 200 kHz
-
Tension d’isolement jusqu’à 16 kV – adaptée aux applications avec des exigences élevées en matière d’isolement et de sécurité
-
Température de fonctionnement jusqu’à 155 °C – permet l’exploitation dans des environnements sévères et des installations à fortes contraintes thermiques
-
Conception ouverte, boîtier plastique ou métal – offre la flexibilité nécessaire pour répondre aux exigences mécaniques, de sécurité et d’EMC
-
Refroidissement par air ou connexion à un dissipateur thermique – permet l’intégration à des concepts de refroidissement existants pour une fiabilité et une durée de vie accrues
-
Disponible pour toutes les topologies de transformateurs courantes – prend en charge un large éventail d’architectures de convertisseurs sans compromis sur les performances
-
Faible bruit dans la plage audible grâce à une sélection soigneuse du cœur et à la conception des enroulements
FAQs
pour Customised High-Frequency (HF) Power Transformers
Les transformateurs peuvent être conçus pour des niveaux de puissance allant de 1 W jusqu’à 100 kW, des alimentations auxiliaires aux étages de conversion haute puissance.
Les conceptions s’appuient sur des noyaux en ferrite ou nanocristallins de notre marque Acal BFi kOr, le matériau étant choisi en fonction de la plage de fréquences requise, de la densité de puissance, du rendement et du comportement en pertes de l’application cible.
Oui, le système d’isolation est défini en fonction de la tension d’isolement requise, des distances de fuite et d’isolement dans l’air, et peut être configuré pour des tensions d’isolation jusqu’à 16 kV afin de répondre à des concepts de sécurité exigeants.
Les transformateurs peuvent être conçus pour fonctionner jusqu’à 155 °C, en tenant compte de la température ambiante spécifiée, de la méthode de refroidissement et des limites de point chaud dans l’enroulement et le noyau.
Oui, les transformateurs peuvent être fournis en conception ouverte ou intégrés dans des boîtiers en plastique ou en métal, ce qui permet l’intégration dans des implantations mécaniques existantes et aide à répondre aux exigences de sécurité et d’EMC.
Les concepts de refroidissement peuvent reposer sur un flux d’air naturel ou forcé, et le transformateur peut être préparé pour un montage direct sur dissipateur thermique lorsque nécessaire, garantissant un fonctionnement stable et une durée de vie plus longue.
L’approche de conception couvre toutes les topologies courantes à base de transformateur utilisées dans l’électronique de puissance moderne, y compris des architectures de convertisseurs DC-DC et AC-DC isolées. Ainsi, notre composant magnétique personnalisé peut être adapté avec précision au circuit choisi.
Oui, ils conviennent parfaitement aux chargeurs embarqués et aux stations de charge fixes, où un rendement élevé, une isolation robuste et des dimensions compactes sont essentiels.
Les transformateurs peuvent être adaptés aux exigences électriques, mécaniques et environnementales des applications ferroviaires et UPS, notamment une fiabilité élevée, une isolation robuste et un fonctionnement dans des conditions de température et de vibration difficiles.
Le processus de conception implique une coopération étroite entre les ingénieurs en conception magnétique et l’équipe de développement du client. Des prototypes peuvent être produits dans notre Magnetic Products Technology Centre rapidement, en quelques jours, une fois les principaux paramètres électriques, mécaniques et environnementaux définis.
