Inducteurs de puissance

Technologie
Inductances
Partner
Laird

La résistance DC extrêmement faible dans une très large gamme de fréquences permet aux inductances de puissance CMS de Laird (anciennement Steward) d’offrir des performances robustes et de haute qualité. Les matériaux exclusifs des noyaux, le type de bobinage et la géométrie jouent un rôle essentiel dans les performances des inductances et cette série de produits dépasse toutes les références du marché. L’offre de produits Laird comprend des inductances multicouches, à fil et moulées pour les lignes de puissance et de signaux.

Inducteurs de puissance

Caractéristiques de la gamme

Un aperçu général de ce que cette gamme offre

  • Fabrication entièrement automatique
  • Haute fiabilité AEC-Q200
  • Conforme à la directive RoHS
  • Profil bas/taille miniature
  • Courant de polarisation et de saturation DC élevé
  • Faibles interférences électromagnétiques auto-induites
  • Types de construction moulés, bobinés et multicouches
  • Faible DCR et haute efficacité
  • Structure de blindage en résine magnétique
  • Large gamme de sélection d’inductance jusqu’à mH
  • Construction monolithique pour les multicouches
  • Large bande et haute fréquence disponibles
  • Disponible pour les applications RF, sans fil et automobiles
  • Températures de fonctionnement extrêmes : 55°C – 125°C

Téléchargements

pour Inducteurs de puissance

pdf
Laird EMI noise filtering and power magnetic solutions brochure
Télécharger
pdf
Laird MGV high current and low profile SMD power inductors
Télécharger
pdf
Laird TYS low profile SMD power inductors
Télécharger

Qu’est-ce qu’il y a dans cette gamme ?

Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent

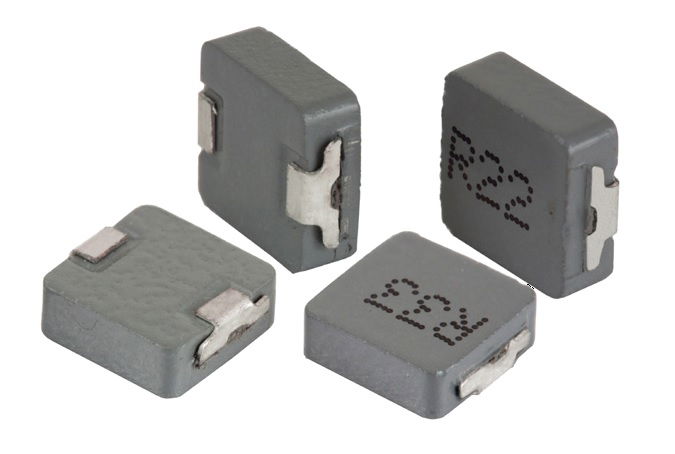

Inducteurs de puissance SMT moulés MGV à courant élevé

SeriesSize A x B x C (mm)Inductance µHDCR (mΩ) maxIsat (A) maxIrms (A) max

MGV0412

4.5 x 4.1 x 1.0

0.1 – 22.0

5.5 – 1050

1.0 – 25.0

0.8 – 11.5

MGV0402

4.5 x 4.1 x 2.0

0.1 – 22.0

4.0 – 500

1.4 – 35.0

1.2 – 12.0

MGV0512

57 x 5.2 x 1.0

0.1 – 15.0

5.2 – 470

1.6 – 14.5

1.3 – 14.0

MGV0502

5.5 x 5.1 x 2.0

0.1 – 10.0

4.0 – 199

3.4 – 45.0

2.3 – 18.0

MGV0503

5.5 x 5.1 x 3.0

0.1 – 33.0

3.0 – 440

1.6 – 27.0

1.6 – 23.0

MGV0602

7.2 x 6.7 x 2.0

0.1 – 22.0

2.4 – 280

2.5 – 40.0

1.5 – 21.0

MGV0625

7.2 x 6.7 x 2.4

0.1 – 22.0

1.7 – 215

3.0 – 70.0

1.8 – 30.0

MGV0603

7.2 x 6.7 x 3.0

0.1 – 47.0

1.7 – 363

2.0 – 60.0

1.8 – 32.5

MGV0605

7.2 x 6.7 x 5.0

0.22 – 47.0

1.9 – 330

2.7 – 35.0

1.9 – 25.0

MGV1004

11.0 x 10.0 x 3.8 0

0.15 – 47.0

0.6 – 167

4.5 – 75.0

3.0 – 43.0

MGV1205

13.5 x 12.6 x 5.0

0.22 – 33.0

0.7 – 88.0

8.0 – 110.0

5.0 – 52.0

MGV1207

13.5 x 12.6 x 6.2

0.15 – 47.0

0.6 – 90.0

6.5 – 60.0

6.5 – 55.0

Inducteurs de puissance SMT à profil bas TYS

SeriesSize A x B x C (mm)Inductance µHDCR (mΩ) maxIsat (A) maxIrms (A) maxSRF (MHz)

TYS3010

3.0 x 3.0 x 1.0

1.0 – 47

0.0850 – 0.2535

0.22 – 1.40

0.26 – 1.45

18 – 180

TYS3012

3.0 x 3.0 x 1.2

1.0 – 100

0.0520 – 3.7180

0.21 – 1.87

0.25 – 2.20

12 – 120

TYS3015

3.0 x 3.0 x 1.5

1.0 – 47

0.0450 – 1.6250

0.35 – 2.32

0.35 – 2.35

14 – 150

TYS4012

4.0 x 4.0 x 1.2

1.0 – 100

0.0650 – 2.8730

0.25 – 2.61

0.25 – 1.65

9.4 – 120

TYS4018

4.0 x 4.0 x 1.8

1.0 – 220

0.0325 – 5.2000

0.27 – 4.80

0.17 – 2.00

4 – 80

TYS4020

4.0 x 4.0 x 2.0

1.0 – 100

0.0377 – 2.8370

0.25 – 4.78

0.25 – 2.15

9.4 – 75

TYS4030

4.0 x 4.0 x 3.0

1.0 – 120

0.0182 – 1.7550

0.55 – 5.26

0.42 – 4.15

5.4 – 70

TYS5020

5.0 x 5.0 x 2.0

1.0 – 22

0.0260 – 0.2940

1.15 – 4.10

1.10 – 3.80

14 – 114

TYS5040

5.0 x 5.0 x 4.0

1.0 – 100

0.0144 – 0.6720

0.75 – 7.35

0.70 – 4.90

4.7 – 117

TYS6020

6.0 x 6.0 x 2.0

1.0 – 22

0.0260 – 0.2652

1.05 – 4.15

1.00 – 3.50

16 – 100

TYS6028

6.0 x 6.0 x 2.8

1.0 – 100

0.0130 – 0.6500

0.65 – 5.75

0.70 – 5.20

7.1 – 70

TYS6045

6.0 x 6.0 x 4.5

1.0 – 330

0.0143 – 1.6510

0.57 – 9.85

0.57 – 5.14

2.8 – 100

TYS8040

8.0 x 8.0 x 4.0

1.0 – 330

0.0104 – 1.1557

0.68 – 9.85

0.64 – 6.30

2.8 – 89

Inducteurs de puissance multicouches

EIA PKG. sizeMetric PKG. sizeInductance (μH)Inductance toleranceDCR typical (Ω)Rated current

0805

2012

0.47 – 4.7

± 20%

0.10 – 0.30

500mA – 1100mA

0806

2016

0.47 – 4.7

± 20%

0.14 – 0.30

1100mA – 1500mA

1008

2520

0.47 – 4.7

± 20%

0.07 – 0.20

1100mA – 1800mA

Inducteurs multicouches pour circuits généraux – monolithiques

EIA PKG. sizeMetric PKG. sizeInductance (μH)SRF (MHz)Rated current

0603 – 1206

1608 – 3216

47 – 33,000

313MHz – 320MHz

5mA – 300mA
