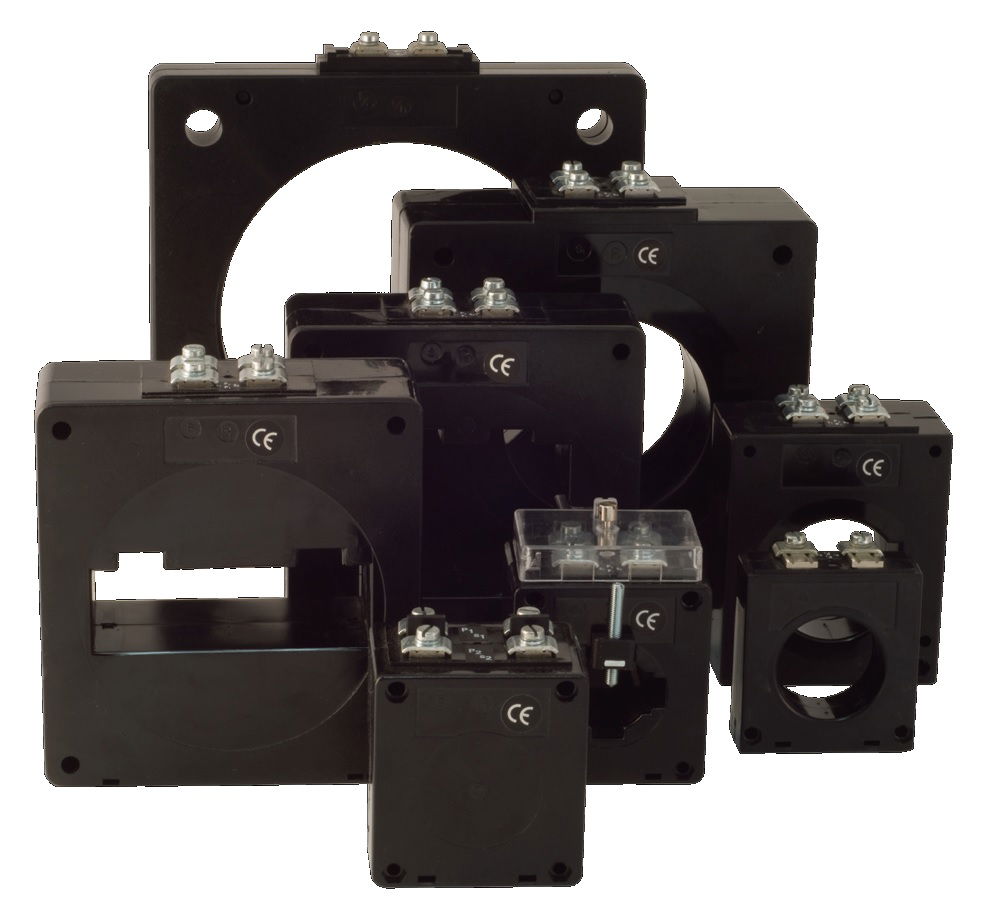

Transformateurs de courant

Lorsque vous devez mesurer le courant, plusieurs techniques sont disponibles dans l’industrie. Toutes ont le même procédé. Elles convertissent le signal à mesurer en un niveau standard, ce qui permet d’utiliser des instruments de mesure et des relais standard.

Précédemment commercialisée sous le nom de "Garre", Noratel propose une gamme complète de transformateurs de courant. Les modèles standard sont disponibles en version encapsulée (UL94-V0) dans une gamme de différentes saveurs, toutes fabriquées et testées selon la norme IEN60044-1 (VDE 0414/1).

Les transformateurs de courant peuvent être fournis pour des courants primaires de 10 ampères à 10000 ampères et dans des classes de précision de 0,1% et plus pour des charges et des valeurs de surintensité spécifiées.

Ils sont coupés pour les mesures de basse fréquence AC et pour l’installation du système sur les barres omnibus ou les câbles de distribution.

En outre, des solutions personnalisées sont possibles, conformément aux normes internationales (IEC, ANSI, BS).

Transformateurs de courant

Caractéristiques de la gamme

Un aperçu général de ce que cette gamme offre

Caractéristiques
  • Fréquences de fonctionnement 50/60Hz
  • 2 types sont disponibles : mesure pour instruments/protection pour relè
  • Testé selon IEN60044-1 (VDE 0414)
  • Alternativement IEEE Std C57.13-1993 (ANSI)
  • Moulé et encapsulé
  • Disponible avec des supports de fixation et des boîtiers secondaires scellables
  • Classe 0.2 à 3
  • Classe 0.1 et 0.2S en option
Caractéristiques générales
  • Tension maximale de fonctionnement : 720V
  • Tension d’essai (1 min) : 3 KV
  • Surintensité continue : 1,2 x In
  • Surintensité thermique ( sec) : Ith = 60 x In
  • Surintensité dynamique Idyn = 2,5 x Ith
  • Classe d’isolation (ta) : E(120°C)

Téléchargements

pour Transformateurs de courant

pdf
Noratel current transformers class 0.2 brochure
Télécharger
pdf
Noratel bar primary measuring
Télécharger
pdf
Noratel wound primary measuring
Télécharger
pdf
Noratel summation
Télécharger
pdf
Noratel bar primary protection
Télécharger

Qu’est-ce qu’il y a dans cette gamme ?

Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent

Modèles standardRatioClasse/chargeTrouDimensions

GK

250/ 5A – 600/ 5A

0.1/ 2 VA to 0.1/ 5VA

40 x 10mm 30 x15mm Ø 29mm

74 x 52 x 81mm

L60X

500/ 5A – 1500/ 5A

0.1/ 3 VA to 0.1/ 10VA

60 x 10mm 50 x 20mm 40 x 30mm

89 x 50 x 108mm

K100K

1000/ 5A – 3000 /5A

0.1/ 5VA

100 x 10mm 80 x 60mm

139 x 54 x 150mm

LGK

3000/ 5A – 4000/ 5A

0.1/ 5VA

120 x 35mm

170 x 54 x 140mm

Mesure des barres primairesRatioClasse/chargeTrouDimensions

X21R 700

20/ 1A – 150/ 1A – 150/ 3A

3/ 0.4VA to 3/ 3VA

for cable ø 21

54 x 44 x 30mm

A205/70 653

1500/ 1A – 8000/ 1A – 8000/ 5A

0.2 – 15VA to 3/ 100VA

for busbar 205 x 70

240 x 240 x 55mm

Other 54 series

Mesure primaire de la plaieRatioClasse/chargeDimensions

GP-1 401

0.1/ 1A – 15/ 1A – 15/ 5A

0.2/ 3VA to 5/ 5VA

81 x 74 x 52mm

LP-3 413

15/ 1A – 100/ 1A – 100/ 5A

0.2/ 7.5VA to 1/ 25VA

108 x 89 x 86mm

Other 7 series

RésuméN° EntréesClasse/chargeDimensions

UA 221

2 – 8

0.2/ 5VA – 1/ 40VA

120 x 120 x 53mm

Protection primaire à barresRatioLa charge dans la classe 10P5TrouDimensions

N33R 073

50/ 1A – 300/ 5A

3 – 17.5VA

for cable ø 33

117 x 99 x 48mm

Other 18 series
