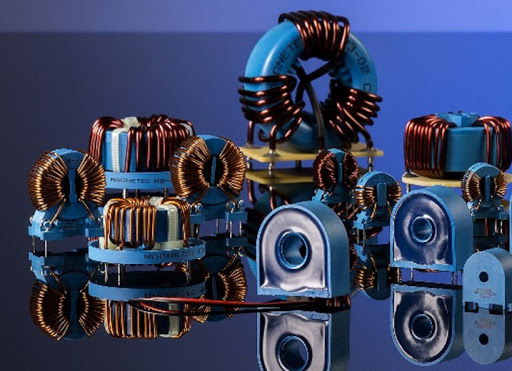

Les selfs de mode commun (CMC) sont un composant CEM essentiel. Malgré le grand nombre de paramètres, des types ou séries standard ont été développés, qui peuvent être facilement adaptés à vos exigences de conception.
Sur la base du matériau de noyau nanocristallin NANOPERM, Magnetec propose une gamme de modèles rentables pour les applications standard. En fonction de la perméabilité des noyaux, les selfs sont optimisées pour des impédances élevées ou des courants déséquilibrés importants.
Des modifications des enroulements et des conceptions mécaniques peuvent facilement être apportées pour adapter les selfs aux exigences d’espace d’installation, d’électricité et de connexion.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- CMC à large bande et à faible encombrement avec des noyaux nanocristallins, également pour les courants déséquilibrés élevés
- Modèles monophasés (courant nominal 2 – 40 A) et triphasés (3,5 – 160 A), verticaux ou plats
- Conforme à la norme EN60938-1 pour une tension nominale de 230 V et 500 V/600 V
- Matières plastiques conformes à la norme UL-94 V0 ; homologation UL
- Température de fonctionnement jusqu’à 130°C
- Configurations verticales et plates
- Possibilité de modifier la norme
- Possibilité de solution personnalisée
Téléchargements
pour Selfs de mode commun
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Numéro de pliage | Inom (A) | Lnom (mH @10KHz) | Rcu (mΩ) | Dimensions (mm) |
|---|---|---|---|---|
2-fold | 2 – 4 | 2 x 20.0 – 2 x 5.0 | 85 – 22 | 22.6 x 22.2 x 12.7 |
2-fold | 3 – 14 | 2 x 11.0 – 2 x 2.4 | 40 – 8 | 22 x 12.3 x 25 |
2-fold | 4 – 30 | 2 x 75.0 – 2 x 1.0 | 75 – 1.2 | 34 x 19 x 35.5 |
2-fold | 19 – 40 | 2 x 35 – 2 x 4.5 | 7.5 – 1.85 | 60 x 60 x 24 |
3-fold | 3.5 – 15 | 3 x 6 – 3 x 15 | 40.0 – 7.0 | 38 x 36 x 21 – 48.5 x 48.5 x 26 |
3-fold | 10 – 45 | 3 x 11 – 3 x 0.16 | 15 – 0.95 | 59 x 59 x 27 – 60 x 60 x 29 |
3-fold | 14 – 35 | 3 x 4.4 – 3 x 3 | 5.5 – 1.6 | 69 x 69 x 29.5 – 81 x 81 x 62 |
3-fold | 22 – 160 | 3 x 4 – 3 x 2 | 4.8 – 0.5 | 99.5 x 99.5 x 38 – 130 x 130 x 55 |
