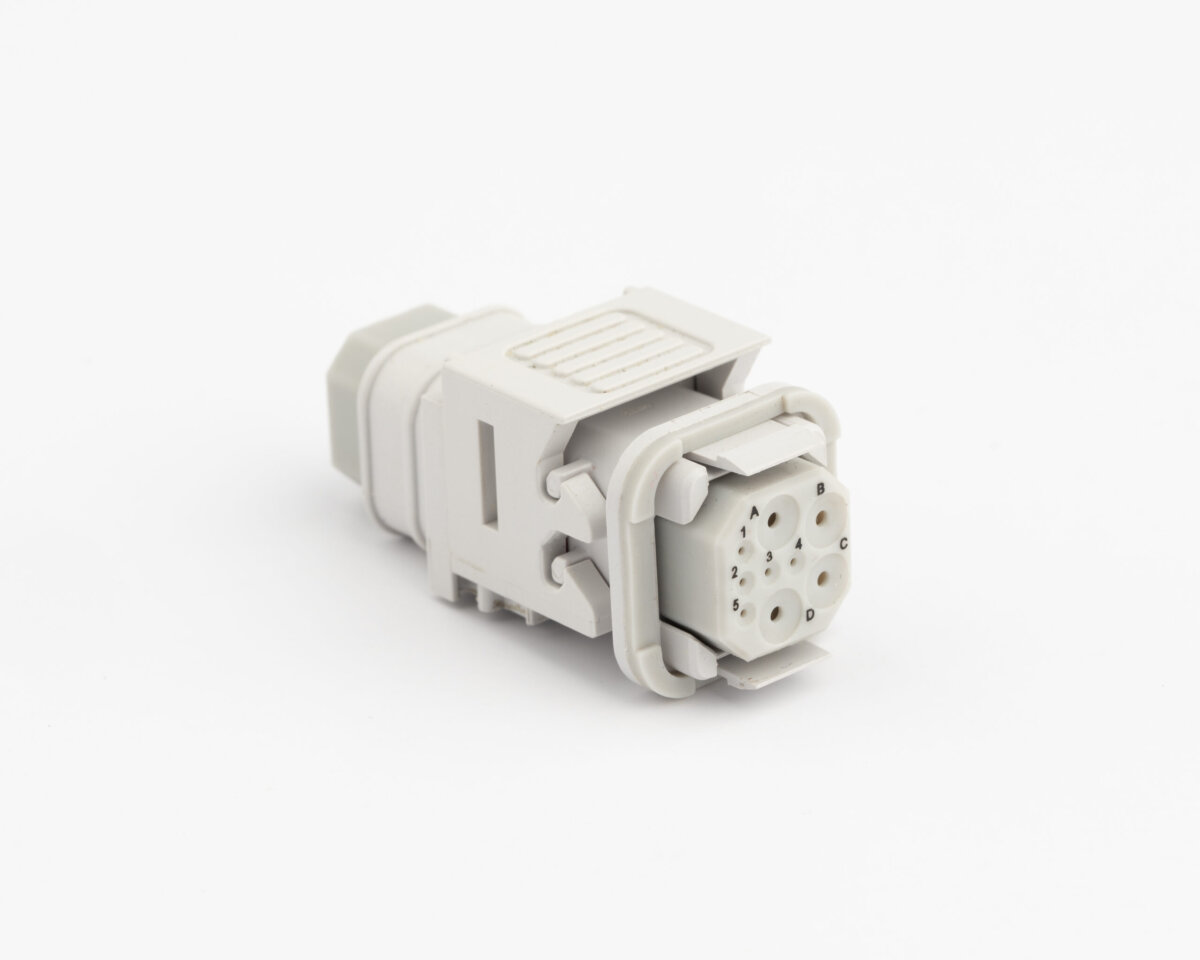

Velok compact rectangular connectors
- Technologie
- Interconnexion rectangulaire et multipolaire
- Partner
- Amphenol
Les connecteurs rectangulaires compacts Velok sont conçus pour simplifier les connexions d’alimentation dans des environnements exigeants tels que les intérieurs d’aéronefs et les systèmes industriels. Ils sont petits et légers, tout en étant conçus pour répondre sans difficulté à des besoins de puissance faibles à moyens. Les connecteurs utilisent un mécanisme de verrouillage push-pull à ressort, permettant un accouplement et un désaccouplement rapides, à une main, sans outil. Chaque connecteur offre également un indicateur visuel clair de verrouillage, afin que les techniciens puissent confirmer immédiatement que la fiche et l’embase sont entièrement engagées – réduisant ainsi le risque d’accouplement partiel ou d’erreurs de connexion.
Le boîtier rectangulaire robuste d’un connecteur Velok intègre une conception scoop-proof. Cela signifie que les broches de contact sont protégées par le boîtier pendant l’accouplement, ce qui évite les contacts tordus ou les courts-circuits électriques même si les deux demi-connecteurs ne sont pas parfaitement alignés. Les connecteurs sont moulés en plastique Polyetherimide durable (Ultem), ce qui leur confère une large plage de températures de fonctionnement et une forte résistance aux produits chimiques. Un indice d’étanchéité IP69 garantit que ces connecteurs sont totalement étanches à la poussière et peuvent résister à des jets d’eau à haute pression, ce qui les rend adaptés aux environnements difficiles ou extérieurs. Plusieurs options de détrompage sont également disponibles, permettant de détromper différemment les connecteurs Velok afin d’éviter tout risque de mauvais accouplement dans des configurations de câblage complexes. En outre, une nervure de maintien intégrée sur le corps du connecteur permet de fixer directement la gaine de câble ou les manchons de protection, éliminant le besoin de backshells ou de colliers séparés. Globalement, la série Velok constitue une solution fiable et facile à utiliser pour les cabines d’aéronefs, les équipements industriels, les systèmes de transport et d’autres applications nécessitant un connecteur d’alimentation compact mais robuste, capable de résister à des conditions sévères.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Format rectangulaire compact – Gain de place et adaptation aux zones d’installation exiguës pour une conception d’équipement flexible.
- Accouplement à verrouillage push-pull – Permet une connexion et une déconnexion rapides d’une seule main par simple pression, améliorant l’efficacité d’assemblage.
- Conception de boîtier « scoop-proof » – Empêche la déformation des broches ou les courts-circuits en protégeant les contacts lors de l’accouplement, même en cas de mauvais alignement des parties.
- Indicateur visuel de verrouillage positif – Offre une confirmation immédiate que le connecteur est entièrement accouplé, aidant à éviter les connexions incomplètes.
- Boîtier en polyétherimide (Ultem) – Offre une forte résistance à la chaleur et aux produits chimiques, garantissant la fiabilité dans des conditions de fonctionnement extrêmes.
- Étanchéité IP69 – Garantit des performances étanches à la poussière et à l’eau lors de lavages à haute pression, pour une utilisation en environnements sévères.
- Plusieurs options de codage – Réduit le risque de mauvais accouplement en utilisant des détrompages uniques pour éviter toute confusion entre connecteurs.
- Bourrelet de maintien de gaine intégré – Permet de fixer solidement des gaines de protection ou des manchons sur le connecteur, éliminant le besoin de backshells ou de colliers séparés.
Téléchargements
pour Velok compact rectangular connectors
FAQs
pour Velok compact rectangular connectors
Les connecteurs Velok utilisent un mécanisme de verrouillage push-pull à ressort. Cette conception permet à l’utilisateur d’enfoncer simplement la fiche dans l’embase pour verrouiller la connexion, puis de tirer en arrière pour déverrouiller. Le verrouillage assure un engagement franc, de sorte que les connecteurs s’emboîtent fermement sans rotation ni accouplement fileté, rendant l’accouplement rapide et sans effort.
La conception « scoop-proof » signifie que le boîtier du connecteur est profilé pour guider la fiche dans l’embase de sorte que les broches de contact ne puissent pas heurter accidentellement des surfaces inappropriées. En pratique, cela évite que les broches se plient ou provoquent des courts-circuits électriques, même si l’insertion commence avec un angle. Le boîtier « capte » et aligne les deux demi-coquilles, garantissant la protection des contacts délicats lors de l’accouplement.
Les connecteurs Velok sont conçus pour une utilisation dans des environnements difficiles et exigeants. Leur étanchéité IP69 signifie qu’ils sont totalement protégés contre la poussière et qu’ils peuvent supporter des jets d’eau à haute pression ; ils conviennent donc aux applications en extérieur ainsi qu’aux équipements soumis à des lavages. Le boîtier en polyétherimide (Ultem) résiste à une large plage de températures et à l’exposition aux carburants ou aux produits chimiques, ce qui est idéal pour les installations en cabine aéronautique et les machines industrielles. Le verrouillage robuste les maintient également solidement accouplés même en cas de vibrations ou de chocs, ce qui les rend fiables dans les véhicules et les applications aéronautiques.
La série Velok propose plusieurs configurations de détrompage – essentiellement des variantes de la coque du connecteur qui agissent comme des « clés » uniques. Si vous utilisez plusieurs connecteurs Velok dans un même système, vous pouvez choisir un détrompage différent pour chacun afin que seules les paires fiche/embase correspondantes puissent s’accoupler. Cela évite qu’un opérateur assemble par erreur des connecteurs non correspondants. En pratique, ces positions de détrompage réduisent fortement le risque d’erreurs de câblage ou de dommages dus à un mauvais accouplement dans les systèmes complexes.
Chaque connecteur Velok intègre une collerette de maintien (boot ridge) autour de sa partie arrière. Cette collerette offre un point d’ancrage pour fixer directement au connecteur le manchon de protection du câble ou une gaine tressée, à l’aide d’un collier de serrage (tie-wrap) ou d’un collier. Grâce à cette conception, il n’est souvent pas nécessaire d’ajouter un backshell séparé ou un collier de décharge de traction : la gaine extérieure ou la protection peut être bridée directement sur le connecteur. Cela simplifie la gestion des câbles tout en assurant une décharge de traction robuste pour protéger les terminaisons du câble.
Le boîtier principal du connecteur Velok est fabriqué en polyétherimide, un thermoplastique haute performance commercialisé sous la marque Ultem. Ce matériau a été retenu car il supporte des températures très élevées comme très basses sans se dégrader et résiste à de nombreux produits chimiques (tels que les carburants, les huiles et les solvants). L’utilisation d’Ultem pour le corps du connecteur garantit que les connecteurs Velok restent robustes et fiables dans des conditions extrêmes. Les contacts internes sont réalisés en alliages métalliques (choisis pour leur conductivité et leur durabilité), mais le matériau exact des contacts et le placage dépendent de la variante précise et sont conçus pour supporter de manière fiable les charges de puissance visées.
Les connecteurs Velok sont destinés aux applications de puissance faible à moyenne. Concrètement, cela signifie qu’ils conviennent pour alimenter des équipements tels que des systèmes d’éclairage, de petits moteurs, des boîtiers d’avionique ou d’autres équipements embarqués dans les véhicules et les aéronefs. Ils ne sont pas conçus pour la transmission de courants extrêmement élevés, mais plutôt pour une distribution de puissance modérée, lorsque qu’une solution compacte et à déconnexion rapide est avantageuse. Les valeurs exactes de courant et de tension dépendent de la configuration spécifique des contacts et doivent être vérifiées dans la documentation technique ; toutefois, ces connecteurs couvrent généralement les besoins en puissance de l’électronique de cabine aéronautique et d’usages industriels similaires.
