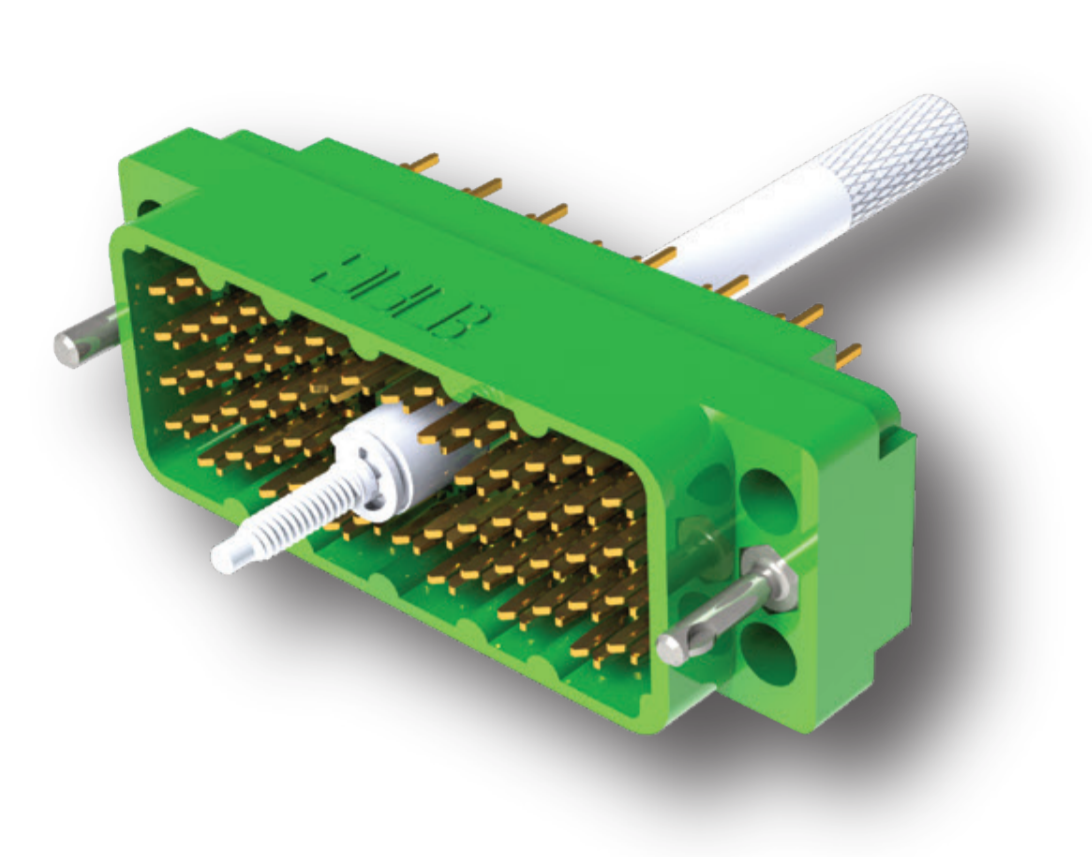

La série EDAC 516 de connecteurs rectangulaires multipolaires ‘Rack & Panel’ offre des connexions de haute fiabilité en environnements sévères et est idéale pour une grandes quantités d’entrées/sorties, comme c’est le cas dans des applications telles que la radiodiffusion, la signalisation ferroviaire, l’industrie pétrolière et les systèmes industriels en milieux difficiles.
Disponibles dans des configurations de 20 à 120 positions, la conception des contacts (hermaphrodites) offre un degré élevé de résistance aux chocs et aux vibrations. Différentes options de liaisons existent : à souder sur PCB, sur fils, à wrapper. Un verrouillage robuste est assuré par vissage et écrou de blocage.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- De 20 à 120 points
- Contact hermaphrodite robustes
- Liaisons PCB DIP, pour fils à souder, à wrapper
- Verrouillage et facilité de montage /démontage par vis
- Capots plastique ou métallique
- 288 combinaisons de polarisation possibles
- Réalisation de vos ensembles câblés si besoin
- Facilité d’insertion/retrait des contacts
- Force d’enfichage/désenfichage : 0.56 à 4.45N par contact
- Nombreuses options
- 8.5 Amp par contact
- Isolation : 5000 Megohms minimum
- Températures de fonctionnement: -40°C à 105°C ou 125°C
Téléchargements
pour Série 516 Rack & Panel
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Specifications | |
|---|---|
Insulator material | Diallyl phthalate, thermoplastic polyester or polycarbonate UL 94V- 0 |
Contact material | Copper alloy, gold plated over nickel on entire contact |
Contact rating | 8.5A |
Contact resistance | 10 milliohms maximum |
Dielectric withstanding voltage | 2000 V AC rms at sea level |
Insulation resistance | 5000 megaohms minimum |
Operating temperature | -40°C to +105°C or -40°C to +125°C (Diallyl Phthalate Only) |
Insertion & withdrawal force | 2 to 16 oz (0.56 to 4.45N) per contact position |
