heavy|mate® Modular Metal Connector Line
- Technologie
- Interconnexion rectangulaire et multipolaire
- Partner
- Amphenol

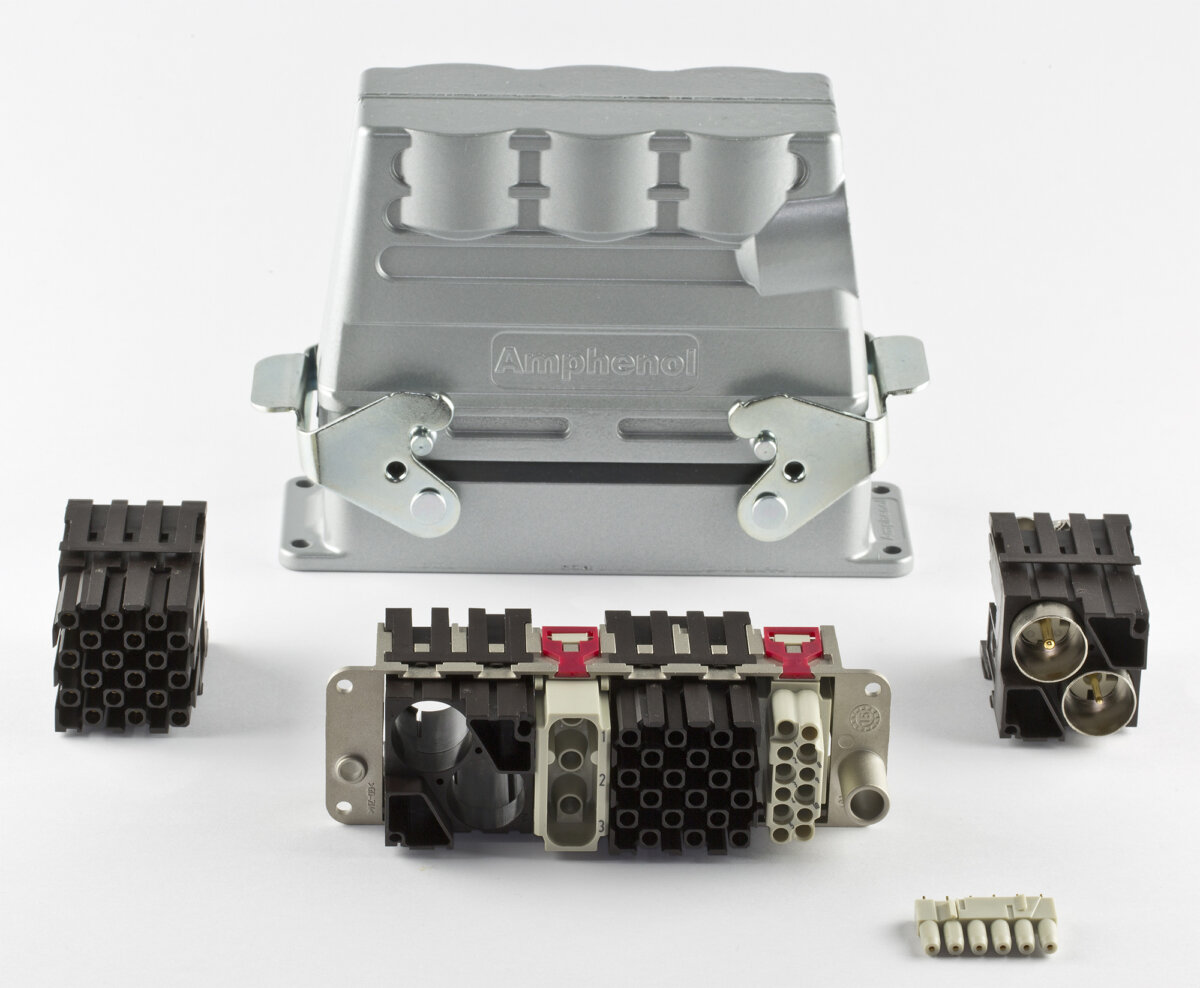

La gamme Amphenol heavy|mate® C146 est une gamme de connecteurs modulaires composée de capots et boîtiers, d’inserts et de contacts. Conçue pour des applications opérant dans des environnements industriels sévères, la gamme offre un système robuste et polyvalent où un grand nombre de pôles ou de types de signaux différents sont transmis, avec un très bon niveau de protection CEM.
Avec de 3 à 280 pôles par connecteur, des intensités de courant allant jusqu’à 250A par contact et des tensions allant jusqu’à 1000V, avec un système modulaire incluant des inserts pneumatiques, la famille heavy|mate® offre une solution extrêmement polyvalente.
Caractéristiques de la gamme
Un aperçu de ce que cette gamme offre
- Interconnexions pour l’alimentation électrique, les signaux, les données et le pneumatique
- Large choix de terminaisons de contacts, y compris à sertir, PCB, vis, ressorts de tension et enfichage
- Gamme modulaire permettant des combinaisons d’inserts entièrement personnalisables
- Service complet d’assemblage de câbles sur mesure
- Résistant aux vibrations
- Nombreuses options d’inserts jusqu’à 280 positions
- Contacts tournés ou emboutis offrant des performances élevées pour le traitement semi-automatique à un coût économique
- Étanchéité IP65 à IP69K avec des revêtements de surface disponibles en versions standard ou haut de gamme offrant une résistance au brouillard salin jusqu’à 500 heures
- Leviers métalliques robustes dans un système de verrouillage à 1 et 2 leviers
- Entrée de câble flexible
- Homologations VDE, UL et CSA
Téléchargements
pour heavy|mate® Modular Metal Connector Line
Que trouve-t-on dans cette gamme?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Series | Max. rated voltage | Max. rated current | Termination | No. of contacts |
|---|---|---|---|---|
A | 250/400V | 10A – 16A | Screw | 3, 4, 10, 16, 32 |
D | 250V | 10A – 16A | Crimp | 7, 8, 15, 25, 40, 50, 64, 128 |
DD | 250V | 10A | Crimp | 24, 42, 72, 108 |
E | 500V | 16A | Screw, crimp, tension spring, push-in | 6, 10, 16, 24, 48 |
EE | 500V | 16A | Crimp | 10, 18, 32, 46 |
EEE | 500V | 16A | Crimp | 40, 64 |
E / FE / KO | 500V | 10A | FE / CO thermocouples | 6, 10, 16, 24 |
F | 1000V | 325A | Module dependant | Modular system using customer selected inserts |
HSE | 400V | 42A | Screw | 6 |
HvE | 660V | 16A | Screw | 3,6,10,16,32 (2 delayed mating contacts) |
K | 830V | 80A | Screw, crimp | 4 – 32 contacts in mixed arrangement |
M | 63 – 1000V | 5A – 320A | Crimp | Modular system using customer selected inserts |
Q | 690V | 40A | Crimp | 5, 4/2, 7, 8, 12, 17 |
