EV Connector & Cable Solutions
- Technologie
- Interconnexion rectangulaire et multipolaire
- Partner
- Amphenol
ACAL BFI travaille avec Amphenol pour fournir des connecteurs et des solutions de câbles de la série EV offrant une grande variété de cotes, de configurations, de nombre de pôles et de formats d’emballage pour les plateformes EV/HEV allant des véhicules de route aux véhicules spécialisés haute puissance hors route.
La famille des produits connecteurs EV d’Amphenol a fait ses preuves dans d’innombrables applications, est robuste, fiable et capable de faire face aux environnements les plus difficiles.
Les systèmes xEV couramment utilisés incluent la charge, les packs de batteries, PDU (distribution d’énergie), MCU (contrôle du moteur) et la connexion du moteur. La famille de produits Amphenol propose des solutions pour tous les défis de conception de systèmes courants.
Caractéristiques de la gamme
Un aperçu de ce que cette gamme offre
- Les contacts technologiques RADSOK® offrent des connexions sûres et fiables avec une capacité de courant élevée
- Systèmes de connecteurs conformes aux homologations USCAR-2, USCAR-37, LV215
- Produits adaptés à la protection environnementale extrême offrant une cote IP jusqu’à IP68/ IP69K en condition connectée
- Types de produits blindés pour la protection EMI & RFI
- Fonction de sécurité HVIL (High Voltage Interlock Loop) disponible
- Solutions de connecteurs disponibles pour tous les aspects du véhicule xEV allant de la distribution d’énergie aux connexions auxiliaires
- Produits conformes RoHS
- Installation de montage de câbles personnalisée disponible
Téléchargements
pour EV Connector & Cable Solutions
Qu’est-ce qui est dans cette gamme?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Product Family | Voltage Rating | Current Rating | Positions | Features |
|---|---|---|---|---|
POWERLOK | 1000V | Up to 650A | 1, 2, 3 | High cycle durability, secondary lock, HVIL, seal & shielding |
MSD/ MINI-MSD / MSD-XL | 1000V | 300A | 2 position plus 2x HVIL | Manual service disconnect, 2 stage lever latching, 50+ mating cycles, Integrated fuse design, dual HVIL |

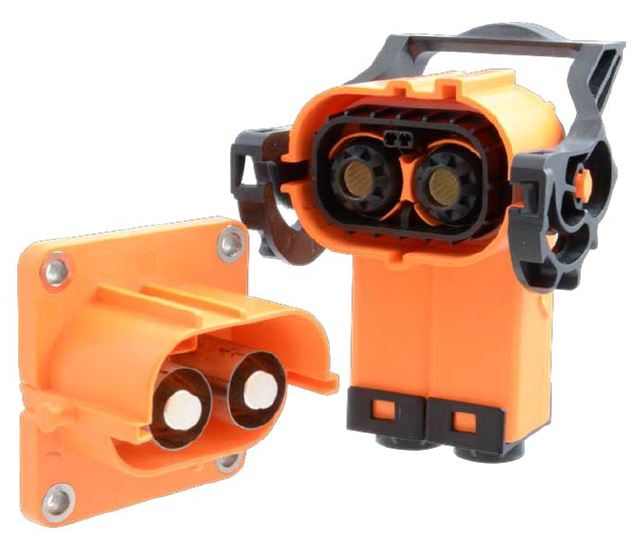

UPC | 1000V | Up to 600A | 2, 3 in crimp and busbar options | EMI shielded, IP67 when mated, HVIL, polarising key options, quick lock with secondary locking |
RADLOK | 1000V | 70-500A | Single Pole | Tool-free mechanical locking, 500+ mating cycles |
SURLOK PLUS | 1000V | 250A | SinglePole | Integrated slide locking system, EMI shielding, HVIL, IP67/69K mated, field crimpable and busbar termination |
HVSL1000/800 | 1000V | 270A | 1, 2, 3 | Mechanical coding, EMI & RFI shielded, IP67/69K mated, 2 stage lever latching, angled or straight cable exit |
