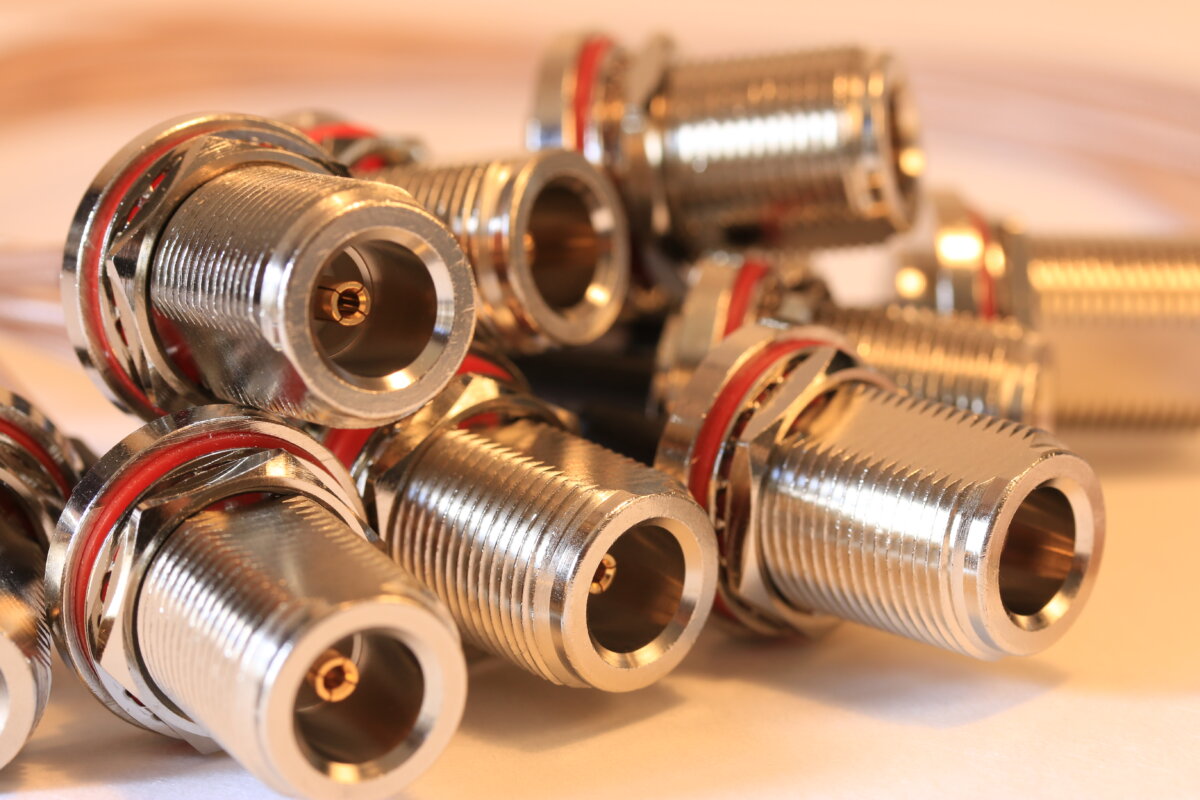

Connecteurs Coaxiaux
- Technologie
- 50/75/93 ohms
- Partner
- Acal BFi
ACCA propose une gamme complète de connecteurs coaxiaux pour circuits imprimés, panneaux, câbles ou applications spéciales : SMA, SMB, N, TNC, BNC, MMCX, MCX, FAKRA, U.FL. pour WIFI, GPS, liaison antenne GSM, TETRA, Bluetooth, et Zigbee.
Nous proposons une customisation de vos connecteurs coaxiaux en dimensions, finition, version étanches et/ou surmoulées, pour une utilisation en extérieur.
ACCA propose également des solutions hybrides ainsi que la fournitures des câbles assemblés à façon pour interfacer vos connecteurs coaxiaux.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Micro coaxial DC à 18 Ghz
- Coaxial miniature DC à 40 Ghz
- Montage DIP, SMT, PRESS-FIT
- Versions étanches
- Versions surmoulées
- Verrouillage à vis, à baïonnette, encliquetable, coulissant.
- Adaptateurs de conversion
- Switch coax
- Options de conception personnalisées
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Modèle | Gamme de taille | Gamme de fréquences | Mécanisme de verrouillage | Technologie sur PCB |
|---|---|---|---|---|
U.FL | Micro-coaxial | DC to 18Ghz | Snap-on | SMT |
W.FL | Micro-coaxial | DC to 6Ghz | Snap-on | SMT |
MHF | Micro-coaxial | DC to 6Ghz | Snap-on | SMT |
MMCX | Mini-coaxial | DC to 6Ghz | Snap-on | DIP-SMT |
MCX | Mini-Coaxial | DC to 6Ghz | Snap-on | DIP-SMT |
SMB | Mini-Coaxial | DC to 4Ghz | Snap-ont | DIP-SMT |
SMC | Mini-Coaxial | DC to 10Ghz | Screw-lock | DIP |
SMA | coaxial | DC to 18Ghz | Screw-lock | DIP-SMT |
FME | coaxial | DC to 3Ghz | Screw-lock | DIP |
TNC | coaxial | DC to 4Ghz | Screw-lock | DIP |
N | coaxial | DC to 18Ghz | Screw-lock | DIP |
BNC | coaxial | DC to 4Ghz | Bayonet-lock | DIP |
SMB-A(Fakra) | coaxial | DC to 4Ghz | Slide-on | DIP-SMT-PRESS-FIT |
