La ligne de connecteurs TRIM TRIO offre une sélection polyvalente de contacts pour plusieurs formes de connecteurs. Le trio de contacts (usiné, estampé et formé, haute vitesse) peut être utilisé dans une large gamme de connecteurs avec des coques en plastique ou en métal, des mécanismes d’accouplement à baïonnette ou à poussée-tirée, et des coques de connecteurs rectangulaires ou circulaires.
Tous les connecteurs de la série TRIM TRIO utilisent le même design de contact, une caractéristique innovante qui simplifie votre chaîne logistique, réduit la complexité de la production et permet un passage facile d’une série de connecteurs à une autre.
Toutes les séries UTGX, UTOX et UTSX sont une amélioration de la série UTO précédente.
Série Souriau Sunbank Trim Trio UTOX/ UTSX/ UTGX
Série UTOX:
- Construction entièrement métallique : Robuste, blindée EMI, résistance à la corrosion améliorée
- Avec une bague de blindage métallique, le UTOX permet une terminaison de blindage 360° assurant l’intégrité du signal.
- UTOX est interchangeable avec le UTO, aucun changement d’outil ou découpe de panneau nécessaire pour la mise à niveau.

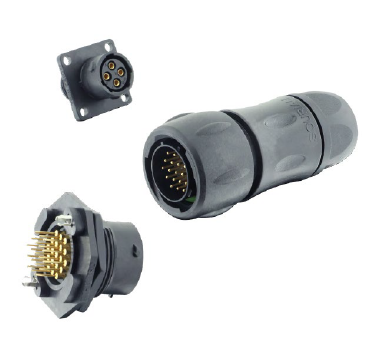

Série UTSX:
- Conforme aux principales normes électriques IEC et UL
- Plage de température minimale : -40°C à 105°C
- Étanchéité: jusqu’à IP68/IP69K
Série UTGX:
- Une solution POLYVALENTE pour améliorer votre efficacité et réduire le nombre de points de connexion sur votre équipement
- Un connecteur ÉPROUVÉ POUR L’INDUSTRIE pour une haute fiabilité et une haute performance assurant l’utilisation à long terme de vos systèmes.
- MODULARITÉ avec une variété de configurations électriques
- SÉCURITÉ avec des produits qualifiés et certifiés qui garantissent la sécurité de votre personnel et de vos équipements
- Une solution PRATIQUE avec un design ergonomique offrant une manipulation sécurisée et facile
Caractéristiques et spécifications :
- Température : -40 °C à 105 °C (-40 °F à 221 °F)
- Étanchéité : Jusqu’à IP68 et IP69K
- Résistant aux UV avec matériau F1 (selon la série de connecteurs)
- Résistant à l’humidité (selon la série de connecteurs)
- UL94V0 / UL94HB (selon la série de connecteurs)
- Nema 4X (selon la série de connecteurs)
- RoHS
- REACH
Téléchargements
pour Souriau Trim Trio series
Que trouve-t-on dans cette gamme?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Model | Material | Locking mechanism | IP rating | Environmental | Mechanical | Resistance |
|---|---|---|---|---|---|---|
UTSX Series | Body connector and backshell: Thermoplastic | Bayonet | IP68/69K | Temperature 40/100/21 per NFF 61-030 | Durability: 250 matings/ MIL -C26482 Vibration resistance | Gas, mineral oil, acid bath, basic bath |
UTGX Series | Metal-plastic | Bayonet | IP68/69K | Temperature class: IEC61984 from -40°C to +105°C | Durability: 500 matings and unmatings according to IEC 60512-9a | Gas and oil Mineral oil Acid bath Basic bath Chlorine |
UTOX Series | Shell zinc alloy Backshells and cable glands: zinc alloy and brass | Bayonet | IP68/69K | Temperature class: from -40°C to +105°C (-40°F to + -221°F) per IEC61984 | Durability: 500 mating cycles per IEC 60512-9a High resistance to vibration and shock | Fluid resistance Chlorine |
