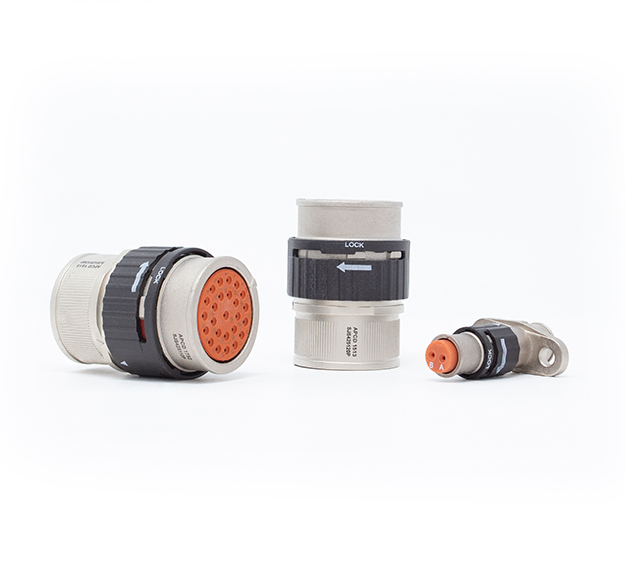

Pegasus rugged circular connectors

Les connecteurs de la série Pegasus offrent une excellente protection contre les interférences électromagnétiques. Grâce au dépôt chimique cuivre-nickel (electroless) sur les coquilles composites et à un joint conducteur à doigts-ressorts, ils atteignent environ 40–60 dB d’atténuation sur une large plage de fréquences. Ces performances de blindage significatives contribuent à protéger les signaux sensibles du bruit RF ambiant et empêchent le connecteur d’émettre des interférences indésirables.

Ces connecteurs intègrent plusieurs éléments d’étanchéité afin de garantir une enveloppe classée IP67. Ils utilisent un joint interfacial entre fiche et embase, ainsi qu’un joint annulaire à triple barrière autour de l’interface d’accouplement. De plus, l’entrée de câble arrière de chaque connecteur est étanchée par un passe-câble en silicone durable. Ensemble, ces dispositifs empêchent la pénétration d’eau, de poussière et d’humidité, permettant aux connecteurs Pegasus de fonctionner de manière fiable dans des environnements humides ou poussiéreux (même après une immersion temporaire).

Les connecteurs Pegasus utilisent un mécanisme d’accouplement à baïonnette à quart de tour. Pour l’accouplement, alignez les ergots à baïonnette de la fiche avec les encoches de l’embase et effectuez une courte rotation de 90°. Ce verrouillage rapide à baïonnette fixe la connexion de manière sûre avec un clic audible, rendant la connexion et la déconnexion bien plus rapides et plus faciles qu’avec des bagues d’accouplement filetées traditionnelles. Le mécanisme à baïonnette résiste également au desserrage dû aux vibrations, garantissant que le connecteur reste verrouillé en fonctionnement.

« Scoop-proof » désigne une conception de protection qui évite d’endommager les broches du connecteur lors de l’accouplement. Dans la série Pegasus, le côté femelle (embase) possède des broches de contact en retrait et le côté mâle (fiche) présente une surface d’accouplement qui guide correctement l’insertion. Ainsi, si le connecteur est incliné ou mal aligné lors de l’accouplement, la coque de la fiche vient « ramasser » la coque de l’embase plutôt que les broches, évitant toute déformation ou tout court-circuit électrique des contacts. La fonction scoop-proof rend l’accouplement plus tolérant et plus fiable, notamment lors de connexions à l’aveugle ou réalisées dans l’urgence.

La gamme Pegasus est disponible en plusieurs tailles de boîtier et prend en charge diverses configurations de contacts afin de répondre à différents besoins en alimentation et en signal. Des tailles de contacts standard 22, 20, 16 et 12 (AWG) sont proposées, couvrant aussi bien des broches de signal à haute densité que des contacts plus grands pour des courants plus élevés. Selon la taille du connecteur, le nombre de contacts peut varier (les boîtiers plus petits comportant moins de broches de taille 22, et les boîtiers plus grands pouvant accueillir des broches plus grandes ou plus nombreuses). La série propose également des options de détrompage et des boîtiers à code couleur pour distinguer les configurations et éviter les erreurs d’accouplement lorsque plusieurs connecteurs sont utilisés dans un système.

Oui. Les connecteurs Pegasus sont conçus pour une utilisation dans des environnements aérospatiaux et militaires sévères ; ils sont donc soumis à des essais environnementaux rigoureux. Ils peuvent résister à des vibrations jusqu’à 30 G (sinusoïdales) ainsi qu’à des profils de vibrations aléatoires courants dans les aéronefs et les véhicules, et à des chocs soudains jusqu’à 300 G (impulsion demi-sinusoïde de 3 ms) sans discontinuité électrique. Ils sont également spécifiés pour une large plage de températures de fonctionnement, de -65 °C à +125 °C, y compris une exposition à des cycles thermiques rapides. Cette robustesse garantit des performances stables dans les aéronefs, les véhicules terrestres et d’autres environnements soumis à de fortes contraintes mécaniques et thermiques. En outre, les connecteurs sont conçus pour durer au moins 100 cycles d’accouplement (les performances typiques atteignant 250 cycles), ce qui témoigne d’une durabilité à long terme même en cas d’utilisation fréquente.

Absolument. Les connecteurs de la série Pegasus ont été testés pour leur compatibilité avec une gamme de fluides fréquemment rencontrés dans les environnements aéronautiques et industriels. Ils peuvent être exposés au carburant aviation (Jet A), aux huiles de lubrification (comme l’huile turbine MIL-PRF-7808), aux fluides hydrauliques, y compris les types MIL-PRF-83282 et 87257, ainsi qu’aux produits chimiques de nettoyage (comme le nettoyant alcalin MIL-PRF-87937), sans oublier des solvants courants tels que l’alcool isopropylique et des liquides de refroidissement à base de glycol. Les matériaux et les joints des connecteurs ne présentent aucune dégradation ni fuite significative après immersion dans ces substances, ce qui signifie que les connecteurs Pegasus conservent leurs performances même lorsqu’ils sont soumis à des carburants, des huiles et des agents de nettoyage pendant l’exploitation ou la maintenance.

Les connecteurs circulaires robustes Pegasus sont idéaux pour toute application nécessitant des connecteurs légers et fiables avec une forte protection EMI. Ils ont été développés à l’origine pour l’aéronautique et le militaire – par exemple pour l’avionique, les véhicules aériens sans pilote (UAVs), les systèmes de communication militaires, ainsi que les équipements de missiles ou de radar – où le gain de poids et d’encombrement est crucial, sans que la résistance à l’environnement puisse être compromise. Dans l’aéronautique commerciale, ils sont utilisés dans les systèmes de cabine et les capteurs grâce à leur faible encombrement et à leurs matériaux ignifugés. Ces connecteurs conviennent également très bien aux applications industrielles et robotiques confrontées à des intempéries, des vibrations ou du bruit électrique. En somme, tout secteur ayant besoin d’interconnexions hautes performances à connexion rapide dans un environnement difficile (de l’électronique de défense aux équipements télécoms extérieurs) peut bénéficier de la série Pegasus.
