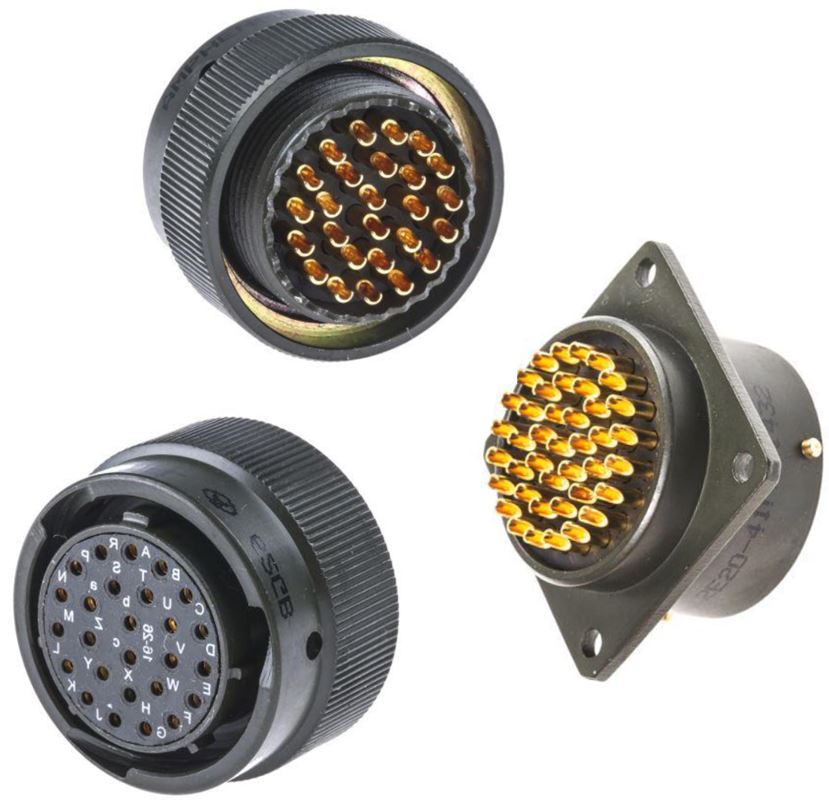

62GB Circular Bayonet-Lock Connectors

Assemblée dans l’usine ACAL BFI au Royaume-Uni, la série de connecteurs à verrouillage à baïonnette en métal Amphenol 62GB est performante, robuste et conforme à la norme MIL-DTL-26482 Série II. Doté d’une orientation de clavette, le matériau standard pour la série 62GB est l’aluminium avec des options de placage incluant le zinc cobalt vert olive, le nickel sans électricité et l’anodisation noire. Une option en acier inoxydable est disponible.

Une vaste sélection de configurations de contacts est disponible, pouvant accueillir une large gamme de jauges de fils, de 24AWG à 8AWG, avec des contacts à souder plaqués or (utilisez la série 162GB pour la variation de sertissage).

Divers types de coques sont disponibles avec des kits de dos d’accessoires, usinés à partir de barres d’aluminium massif et non forgés ou extrudés comme chez les produits concurrents, garantissant une résistance inhérente au boîtier du connecteur. La spécification MIL-DTL-26482 garantit que les connecteurs peuvent être utilisés de manière fiable à des températures allant de -55°C à +125°C.

62GB Circular Bayonet-Lock Connectors

Caractéristiques de la gamme

Un aperçu général de ce que cette gamme offre

  • Produit en conformité avec MIL-DTL-26482 II
  • Scellage contre l’humidité par des multiple joints et des joints toriques pour empêcher l’infiltration d’humidité
  • Plage de température de -55°C à +125°C
  • 30 configurations de connecteurs dans 9 tailles de coques différentes
  • Large gamme d’options de coques, y compris des réceptacles montés en boîte, montés sur un seul trou et montés sur câble
  • Large gamme d’accessoires, y compris des capuchons de protection, des pinces à câble et des dos de coque
  • Le placage standard zinc-cobalt vert olive offre une résistance élevée à la corrosion
  • Connecteurs hermétiques disponibles sur demande
  • Capacité d’assemblage de câbles complète si nécessaire

Téléchargements

pour 62GB Circular Bayonet-Lock Connectors

pdf
Amphenol 62GB catalogue
Télécharger

Que trouve-t-on dans cette gamme?

Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent

ModelResistance capacitance

Shell Style

Receptacle – Wall Mount, Cable Mount, Single Hole Mount, Box Mount, Solder Flange

Plug- Cable Mounting

Environmental Code Options

with/without grommet seal and nut, with/without strain relief, hermetic, potting construction

Shell Sizes & Planform Options

Shell sizes 8-24, contact positions 2 to 61

Contact styles

Solder pins or sockets, gold plated in size 20 and size 16 (normal range) size 12 (power planforms)

Polarisation options

Normal (N) keyway, B, C, E & F. Inserts can also be rotated W, X, Y, Z

Platings / Materials

Standard Aluminium shell with Olive Drab Zinc Cobalt plating. Other options include Black Zinc, Black Anodised, Electroless Nickel and stainless steel.
