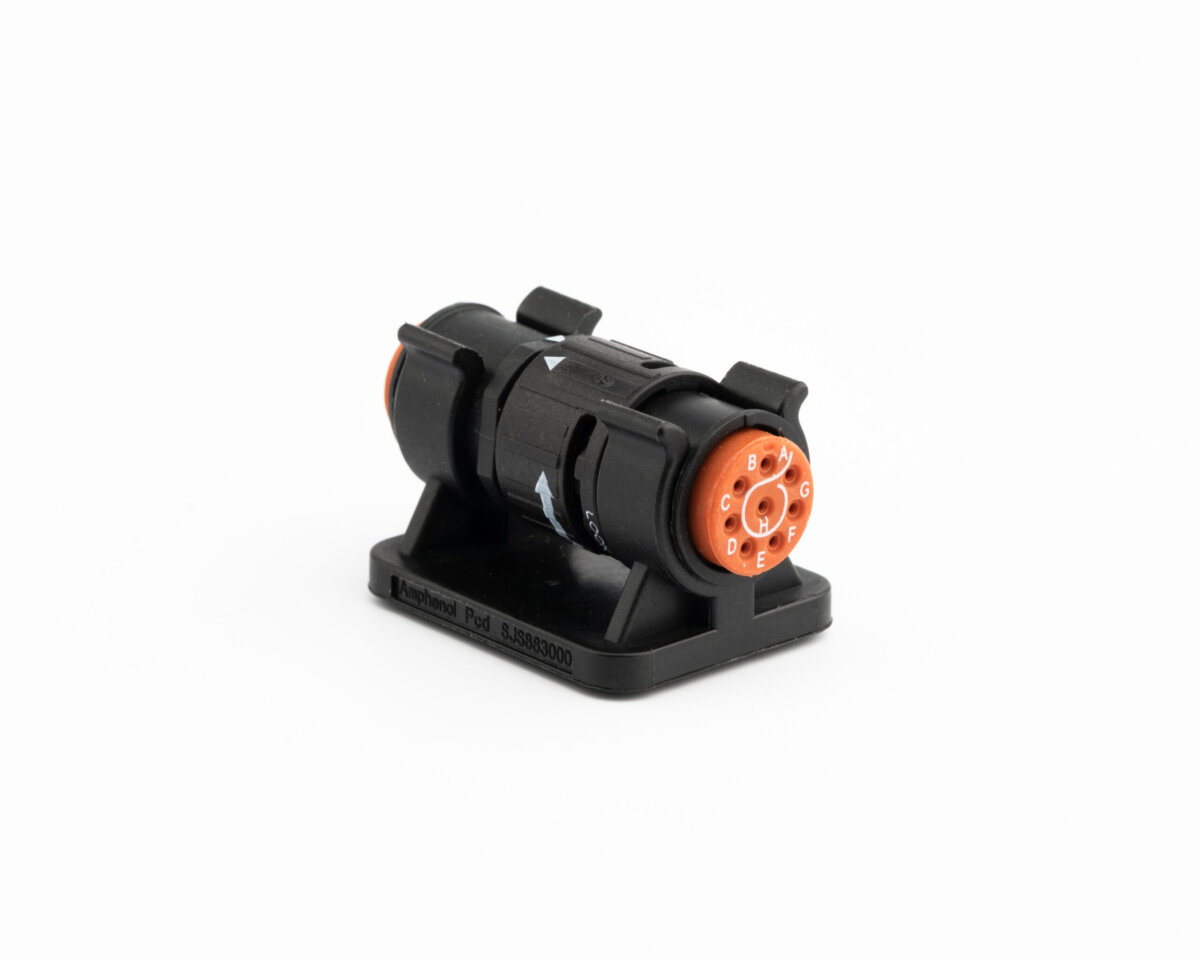

Luminus lightweight circular connectors

Les connecteurs Luminus offrent deux options de couplage : un verrouillage à baïonnette au quart de tour ou un loquet push-and-snap. La version à baïonnette s’accouple par une rotation de 90°, avec un « clic » tactile net une fois verrouillée. La version push-and-snap s’enfiche simplement en ligne droite jusqu’au déclic. Les deux mécanismes assurent une connexion sûre et résistante aux vibrations, et ce choix apporte de la flexibilité selon l’accessibilité de l’application et les préférences de l’utilisateur.

Oui – la série Luminus est conçue pour l’accouplement à l’aveugle, grâce à sa construction scoop-proof. « Scoop-proof » signifie que les coquilles des connecteurs sont profilées et clavetées de manière à guider la fiche dans l’embase sans que les broches ou les douilles n’accrochent. Même si vous ne voyez pas les connecteurs (par exemple en passant la main derrière un panneau), vous pouvez les accoupler au toucher. La conception scoop-proof évite de rayer ou de plier accidentellement les contacts lors de l’accouplement et garantit que les broches ne s’engagent que lorsqu’elles sont correctement alignées.

Une fois accouplés, les connecteurs Luminus sont classés IP67, ce qui signifie qu’ils sont étanches à la poussière et protégés contre l’immersion dans l’eau (jusqu’à environ 1 m de profondeur). Concrètement, ils empêchent la pluie, les projections d’eau et les débris de pénétrer dans des environnements difficiles. En outre, la série propose des variantes avec différents niveaux d’immersion en altitude : certaines conservent l’étanchéité jusqu’à 12 000 ou 25 000 pieds, et d’autres jusqu’à 50 000 pieds. Cela garantit que, même dans des conditions de haute altitude non pressurisées (par exemple un avion volant à 10–15 km ou un ballon stratosphérique), certains connecteurs Luminus peuvent empêcher l’infiltration d’humidité. En résumé, ils sont bien protégés en conditions humides ou mouillées et peuvent être utilisés du niveau du sol jusqu’à de très hautes altitudes sans perte d’étanchéité (avec la variante appropriée).

Ces connecteurs sont conçus pour des environnements extrêmes. Ils fonctionnent de manière fiable à une température ambiante d’environ -65 °C à +125 °C. Ils ont également été testés lors de cycles thermiques rapides et peuvent supporter des extrêmes de courte durée (par exemple, un passage rapide de -65 à +200 °C lors d’un essai de choc thermique) sans dommage. En matière de vibrations et de chocs, les connecteurs Luminus résistent à de fortes contraintes mécaniques – environ 30 g de vibrations sinusoïdales (ainsi que des vibrations aléatoires) et des chocs mécaniques de l’ordre de 300 g (un impact très brusque). Concrètement, ils restent connectés et électriquement stables sous les vibrations intenses que l’on rencontre sur une structure d’avion ou un véhicule militaire, et ils ne se cassent pas et ne se desserrent pas lors d’impacts soudains.

La série Luminus utilise des contacts à sertir MIL-DTL-39029 standard, qui constituent une famille de contacts électriques de qualité militaire. Les fils sont sertis dans ces contacts à l’aide d’un outil de sertissage (sans brasage), puis les contacts sont insérés dans les alvéoles de l’insert du connecteur. Ce système de contacts est le même que celui utilisé dans de nombreux connecteurs mil-spec et il est réputé pour sa fiabilité. Les contacts sont également extractibles : un outil d’extraction spécial permet de les retirer si vous devez reconfigurer le câblage ou remplacer un contact. L’utilisation de contacts MIL-39029 est pratique pour les ingénieurs, car ils sont largement disponibles et éprouvés ; elle garantit une bonne conductivité et une longue durée de vie. La conception du connecteur spécifie certaines forces d’insertion et de rétention (pour éviter que les contacts ne reculent sous l’effet des vibrations), mais la maintenance courante (insertion/retrait) est simple avec les outils appropriés.

Les connecteurs Luminus peuvent accepter des contacts en tailles 22, 20, 16 et 12, couvrant une large gamme de calibres de fils généralement utilisés dans les câblages aéronautiques et militaires. Les contacts de taille 22 sont destinés aux fils de plus petit calibre (par exemple, 22 AWG), adaptés aux signaux ou aux faibles courants. Les contacts de taille 16 et 12 sont plus grands : un contact de taille 12 peut accepter des fils de section nettement plus importante (par exemple, pour des alimentations de puissance à courant plus élevé). Cela signifie qu’une même série de connecteurs peut être configurée pour des besoins à la fois en signal et en puissance, selon la taille de contact utilisée à chaque position. La possibilité de combiner différentes tailles de contacts (dans les limites de conception du connecteur) offre une grande flexibilité dans la conception des systèmes. Par exemple, un connecteur Luminus peut intégrer quelques contacts plus grands pour la puissance et plusieurs contacts plus petits pour les lignes de données, le tout dans un seul boîtier de connecteur.

Le boîtier du connecteur est fabriqué dans un thermoplastique (polyamide) haute performance plutôt qu’en métal. Ce plastique est robuste et durable, tout en étant très léger, ce qui constitue un avantage majeur dans les conceptions sensibles au poids, comme les aménagements intérieurs d’aéronefs. Oui, il est ignifuge : il satisfait à la classification d’inflammabilité UL94 V-0 et répond également aux exigences de sécurité incendie de l’aviation (FAR Part 25, Appendix F pour une faible inflammabilité). Concrètement, le matériau s’auto-éteint en cas d’inflammation et ne produit pas de fumée excessive ni de fumées toxiques, ce qui est crucial pour l’utilisation à bord des avions. Autre avantage : les boîtiers en polyamide ne se corrodent pas et ne subissent pas de piqûres au fil du temps (contrairement aux connecteurs métalliques qui peuvent corroder en milieu salin ou humide). Globalement, les matériaux utilisés rendent les connecteurs Luminus à la fois légers et sûrs pour les conditions aéronautiques et spatiales.

Oui. La série Luminus a été conçue dès le départ pour répondre aux spécifications militaires et aux exigences de l’aéronautique civile. Elle est notamment conforme à la norme MIL-T-81714 (une norme militaire relative aux modules de connecteurs et aux jonctions), qui couvre divers aspects des performances mécaniques et électriques. Cette conformité indique qu’elle a réussi des essais spécifiques portant, par exemple, sur la durabilité, la température et les vibrations dans des conditions de niveau militaire. Elle satisfait également aux exigences aéronautiques FAR 25 en matière d’inflammabilité (ce qui permet une utilisation sûre dans les cabines et les cockpits d’avions). En outre, les connecteurs sont conformes RoHS et REACH, ce qui signifie qu’ils ne contiennent pas de substances dangereuses au-delà des limites autorisées — il s’agit surtout de réglementations environnementales et sanitaires applicables aux matériaux, exigées aujourd’hui par de nombreux clients. En résumé, l’utilisation des connecteurs Luminus est acceptable dans les projets militaires et aéronautiques civils, car ils répondent aux normes pertinentes que ces secteurs attendent des connecteurs.

Dans leur version standard, les connecteurs Luminus sont généralement utilisés pour des liaisons d’alimentation et de signal (électriques). Cependant, la gamme a évolué et propose, dans certaines configurations, des options permettant d’intégrer des contacts haut débit et des contacts optiques. Par exemple, certaines implantations de connecteurs Luminus peuvent être équipées de contacts Quadrax – des contacts à quatre conducteurs souvent utilisés pour Ethernet ou d’autres transmissions de données à haut débit. Il existe également, sur certaines versions du connecteur, des dispositions pour des terminaisons fibre optique (conformément à MIL-PRF-29504, la norme relative aux contacts de connecteurs optiques). Cela signifie que, si votre application nécessite des données à large bande passante ou une liaison optique (par exemple un signal vidéo HD ou un bus de données dans un avion moderne), un connecteur Luminus correctement configuré peut le prendre en charge. Toutes les variantes ne disposent pas de cette capacité par défaut ; il faut donc choisir une référence conçue pour le Quadrax ou la fibre. L’essentiel est que la gamme Luminus est flexible : elle peut être adaptée pour accepter des contacts avancés, au-delà des simples broches en cuivre classiques, ce qui est particulièrement utile pour pérenniser les conceptions et intégrer de nouvelles technologies.

La série Luminus a été principalement développée pour des applications aéronautiques et militaires ; on retrouve donc souvent ces connecteurs dans ces domaines. Par exemple, ils sont utilisés dans les systèmes d’éclairage de cabine d’avion et dans les installations d’in-flight entertainment (IFE) — en pratique, partout dans un avion où l’on a besoin d’un connecteur compact et fiable pour l’alimentation ou les données, par exemple pour raccorder des rubans d’éclairage LED ou l’électronique des sièges. Ils sont également employés dans les véhicules militaires et l’avionique — notamment pour des packs batteries portés par le soldat, des équipements de communication, des véhicules aériens sans pilote (UAV) et du matériel de terrain durci, où la légèreté et la capacité de connexion rapide sont des atouts. Un autre domaine est celui du rail et des transports publics : les systèmes d’éclairage et de communication des trains bénéficient de l’accouplement rapide et de la durabilité (les connecteurs Luminus résistent bien aux vibrations, ce qui est utile sur le matériel roulant). En outre, les marchés industriels (par exemple l’éclairage LED industriel ou l’électronique de course automotive) s’y intéressent en raison de la facilité d’utilisation et de la robustesse des connecteurs. En résumé, toute industrie qui a besoin d’un connecteur compact, simple à utiliser et fiable — en particulier lorsque le gain de poids ou la capacité d’accouplement à l’aveugle sont importants — constitue un bon cas d’usage pour Luminus. Les applications courantes se trouvent dans les aéronefs (civils et militaires), les systèmes militaires au sol, le transport ferroviaire, ainsi que dans des projets industriels ou automotive innovants exigeant une haute fiabilité dans un encombrement réduit.
