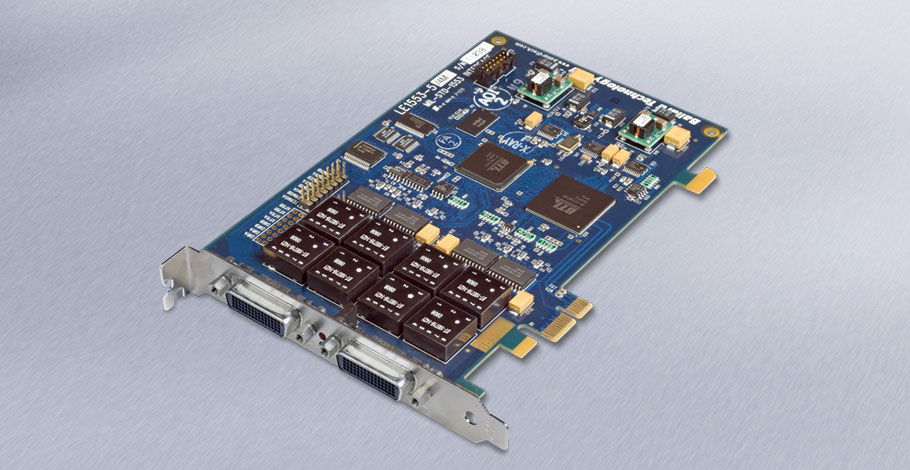

PCIe and PCI Avionics Interface Cards

Une gamme de cartes d’interface avionique PCI Express (PCIe) et PCI pour interfacer avec une variété de bus de données avioniques pour tester, valider et simuler des équipements et systèmes avioniques commerciaux et militaires.

Avec un design modulaire, les cartes PCIe OmniBus II vous permettent de commander une combinaison de protocoles avioniques. Ces cartes haute performance sont disponibles pour interfacer des protocoles incluant MIL-STD-1553, ARINC 429/708/717, E/S série et discrète.

Disponibles en PCIe ou PCI, les cartes d’interface avionique Lx5 peuvent être commandées avec MIL-STD-1553 ou avec ARINC 429 et/ou ARINC 717.

PCIe and PCI Avionics Interface Cards

Caractéristiques de la gamme

Un aperçu général de ce que cette gamme offre

Série Omnibus II

  • Design modulaire hautement configurable
  • Prend en charge plusieurs protocoles sur une seule carte
  • Trois syns et trois déclencheurs par cœur (deux cœurs)
  • Synchronisation avancée : IRIG, 10MHz et PPS
  • Test intégré : PBIT, IBIT et CBIT

Lx 5 429/717

  • Quatre à 32 canaux ARINC 429
  • ARINC 717 (quatre canaux optionnels)
  • IRIG et 16 E/S discrètes avioniques
  • Horodatage matériel 48 bits, 1 µsec

Lx5 1553

  • Un à quatre canaux MIL-STD-1553 à redondance duale
  • Versions à fonction unique et multi-fonctions
  • IRIG et 16 E/S discrètes avioniques
  • Horodatage matériel 48 bits, 1 µsec

Téléchargements

pour PCIe and PCI Avionics Interface Cards

pdf
Test and Simulation Product Overview
Télécharger
pdf
Whitepaper Avionics test and simulation terms and definitions
Télécharger

Qu’y a-t-il dans cette gamme?

Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent

OmniBus II PCIeLx1553-5 PCIe and PCILx429-5 PCIe and PCI

Available protocols

MIL-STD-1553, ARINC 429, ARINC 717, ARINC 708, serial

MIL-STD-1553

ARINC429, ARINC717

Multi-protocol

Yes – accepts two protocol modules (two cores)

No

ARINC 429 and 717 only

Discrete I/O

Up to 64

16

16

Memory

64 MB ECC memory per core

32 MB on board memory

32 MB on board memory

Parametric control

Yes

No

No

Timing

Advanced timing 64bit hardware time tag (1ns resolution) 10MHz and PPS, frame sync, sync hardware time tags

Standard timing, 48but 1uSec hardware time tagging

Standard timing, 48but 1uSec hardware time tagging

IRIG

IRIG A/B input and output (AM, PWM) generate or synchronise timer, synchronise hardware time tags

IRIG A/B input and output (AM, PWM) generate or synchronise timer, synchronise hardware time tags

IRIG A/B input and output (AM, PWM) generate or synchronise timer, synchronise hardware time tags
