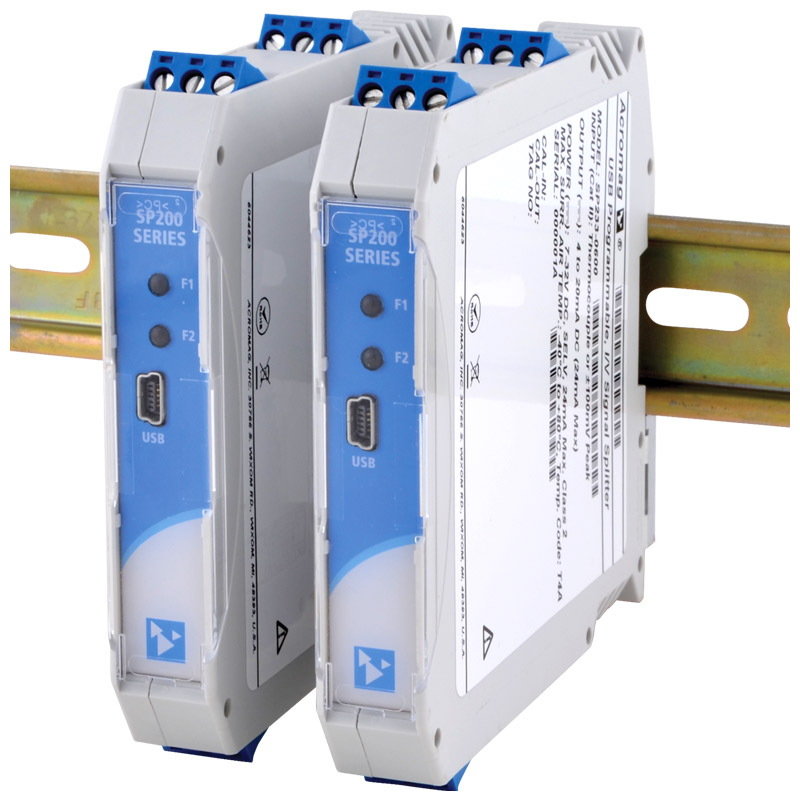

séparateurs de signal 2 fils de la série SP230

Les répartiteurs de la série SP230 sont disponibles en différentes versions de modèles afin de gérer divers signaux d’entrée. Selon le modèle, ils peuvent accepter des boucles de courant CC 4–20 mA, des tensions CC de faible niveau (plages en millivolts jusqu’à ±500 mV), des signaux de tension de procédé standard (±1 V à ±10 V), et même des entrées directes de capteurs à thermocouple (compatibles avec plusieurs types de thermocouples). Il existe également un modèle haute tension (SP238) capable d’accepter jusqu’à ±150 V CC. Chaque modèle est optimisé pour sa plage d’entrée, mais tous délivrent les mêmes signaux standard 4–20 mA. Cette flexibilité permet de trouver un répartiteur deux fils pour dupliquer presque tout signal de procédé courant ou toute sortie de capteur.

Les répartiteurs de la série SP230 sont des appareils alimentés par la boucle, ce qui signifie qu’ils tirent la faible puissance dont ils ont besoin directement des boucles de sortie 4–20 mA auxquelles ils sont raccordés. Lorsque vous câblez les sorties du répartiteur vers deux dispositifs récepteurs (comme des entrées analogiques d’automate PLC ou des afficheurs de panneau), la tension de ces boucles alimente également l’électronique interne du répartiteur. Tant que la tension d’alimentation de la boucle se situe dans la plage du module (généralement 12–50 V CC) et qu’elle peut supporter la charge totale, aucun bornier d’alimentation séparé ni aucune alimentation dédiée n’est nécessaire. Cette conception simplifie considérablement l’installation, en particulier sur des sites terrain éloignés, car vous n’avez pas à tirer un câblage d’alimentation supplémentaire ni à fournir une alimentation dédiée au répartiteur.

Non – le répartiteur est spécialement conçu pour préserver l’intégrité du signal tout en dupliquant le courant. Chaque canal de sortie est isolé galvaniquement et fonctionne de manière indépendante ; ainsi, les deux sorties ne chargent pas l’entrée et ne s’influencent pas non plus entre elles. L’appareil offre une grande précision et une dérive très faible dans le temps et avec la température. Il n’introduit qu’une chute de tension minimale (environ 7 V) dans la boucle, généralement négligeable dans les bilans de boucle industriels typiques. En supprimant les boucles de masse et en tamponnant le signal grâce à l’isolation, le répartiteur peut même améliorer la fiabilité globale des mesures dans des environnements bruités. Vous pouvez vous attendre à ce que les sorties dupliquées suivent de très près le signal d’origine, avec une excellente précision et stabilité.

L’un des points forts de la série SP230 est que chaque sortie peut être configurée indépendamment via le logiciel. Par défaut, les deux sorties produisent une copie 4–20 mA identique de l’entrée. Toutefois, si nécessaire, vous pouvez appliquer une mise à l’échelle différente ou une inversion à chaque canal de sortie. Par exemple, une sortie peut être programmée pour fournir 4–20 mA correspondant à 0–100 % de la plage d’entrée, tandis que l’autre peut fournir 20–4 mA (inversé) ou une plage plus étroite afin d’alimenter un indicateur spécifique. Les deux sorties suivent le même signal d’entrée, mais peuvent être adaptées en plage ou en sens. Cette flexibilité est utile si les deux appareils destinataires attendent le signal sous des formats légèrement différents. Si vous souhaitez simplement des sorties identiques, l’appareil le fait par défaut, mais la possibilité d’ajuster chaque sortie existe pour des exigences particulières.

La configuration s’effectue via une connexion USB et un logiciel, plutôt qu’au moyen de cavaliers mécaniques ou de potentiomètres de réglage. Chaque répartiteur dispose d’un port micro-USB ; vous le connectez à un PC et utilisez l’utilitaire de configuration Windows fourni (ou l’application mobile Agility sur Android). Via le logiciel, vous sélectionnez le type/la plage d’entrée (par exemple, le type de thermocouple ou la plage de tension) et vous pouvez mettre à l’échelle les plages de sortie ou définir des filtres. L’interface logicielle est conviviale et vous guide dans l’étalonnage si nécessaire. Cette configuration numérique permet des réglages précis et même l’activation de fonctions telles que le filtrage (pour lisser le bruit) ou la mise en place d’une sortie à action inverse. Une fois configuré et déployé, l’appareil ne nécessite pas de réétalonnage manuel en fonctionnement normal, car il utilise des références internes stables et une mise à l’échelle numérique.

L’isolation galvanique signifie qu’il n’existe aucune liaison électrique directe entre le circuit d’entrée et les circuits de sortie (et, dans ce cas, également une isolation entre les deux sorties). L’avantage est multiple : elle empêche les courants de boucle de masse de circuler entre les instruments, ce qui pourrait sinon fausser les mesures, voire provoquer des dommages. Elle réduit aussi fortement la sensibilité au bruit électrique et aux interférences, car les pics de tension indésirables ou le bruit côté entrée ne sont pas directement couplés aux sorties. En outre, l’isolation améliore la sécurité en protégeant les opérateurs et les équipements en aval contre des tensions de mode commun élevées ou des surtensions à l’entrée. En résumé, l’isolation de 1500 V de la série SP230 garantit que chaque sortie délivre un signal propre et précis, non affecté par les différences de potentiel de masse ou par le bruit provenant d’autres appareils. Il en résulte des mesures plus fiables et plus stables dans votre système de contrôle.

Oui, les séparateurs alimentés par boucle à 2 fils ont été certifiés pour une utilisation dans certains emplacements dangereux. Ils bénéficient de l’homologation UL/cUL Class I Division 2 (une norme nord-américaine pour les équipements destinés à des atmosphères potentiellement explosives de gaz ou de poussières, indiquant qu’ils peuvent être utilisés en environnements Zone 2/Div 2). En outre, ils disposent des homologations ATEX and IECEx Zone 2 pour une utilisation mondiale en zones dangereuses. Cela signifie que vous pouvez les installer en toute confiance dans des secteurs tels que la pétrochimie, les installations oil & gas, ou d’autres environnements où des gaz ou vapeurs inflammables peuvent être présents, tant que l’utilisation reste dans les limites « non incendives ». Veillez toujours à respecter les consignes d’installation pour les zones dangereuses (boîtiers adaptés, méthodes de câblage, etc.), mais les appareils eux-mêmes sont conçus et testés pour ne pas présenter de risque d’inflammation en conditions normales de fonctionnement en Zone 2/Div 2.

La différence principale réside dans le mode d’alimentation et dans la capacité de pilotage disponible en sortie. Un séparateur alimenté par boucle à 2 fils (comme la série SP230) tire son énergie des boucles de sortie, ce qui simplifie le câblage, mais implique que les boucles doivent fournir une tension suffisante pour alimenter l’appareil ainsi que la charge. Ces dispositifs présentent généralement une charge (burden) très faible et sont efficaces pour dupliquer des signaux dans la plupart des scénarios. Un séparateur à 4 fils, en revanche, utilise une alimentation externe (AC ou DC) pour alimenter l’électronique du module, indépendamment des boucles de signal. Grâce à cette alimentation dédiée, les appareils 4 fils peuvent souvent prendre en charge une plus large gamme d’options de sortie (plusieurs sorties en tension ou en courant, impédance de charge plus élevée, etc.) et conviennent lorsque l’alimentation par boucle n’est pas disponible ou lorsqu’il faut piloter des résistances de charge particulièrement élevées. Cependant, les appareils 4 fils nécessitent ce câblage d’alimentation supplémentaire. En résumé, choisissez un séparateur 2 fils pour la simplicité lorsque votre boucle le permet, et envisagez un séparateur 4 fils si vous avez besoin de puissance supplémentaire pour piloter des charges importantes ou si l’architecture de votre système privilégie des isolateurs alimentés séparément.
