GNSS Front-End-Module et filtres Notch
- Technologie
- Filtres RF
- Partner
- Tai-Saw Technology
Les FEMs fournissent un LNA avec un ou deux filtres SAW (pré et/ou post filtres) dans un ensemble miniature. Ils sont utilisés entre l’antenne et l’entrée du signal des moteurs GNSS (IC) pour améliorer les performances de réception.
Les filtres coupe-bande sont utilisés pour bloquer le signal GPS provenant d’autres sous-systèmes (par exemple, une ligne téléphonique).
Tai-Saw est l’un des principaux fournisseurs de dispositifs à ondes acoustiques de surface (SAW) et de synchronisation à quartz, avec de multiples installations dans le monde entier. Ses produits sont utilisés dans des applications industrielles, de télécommunications, grand public et pour des solutions de qualité automobile.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- GPS, GLONASS, GALILEO, BEIDOU
- L1, L2, L5
- Impédance 50 Ohm I/O

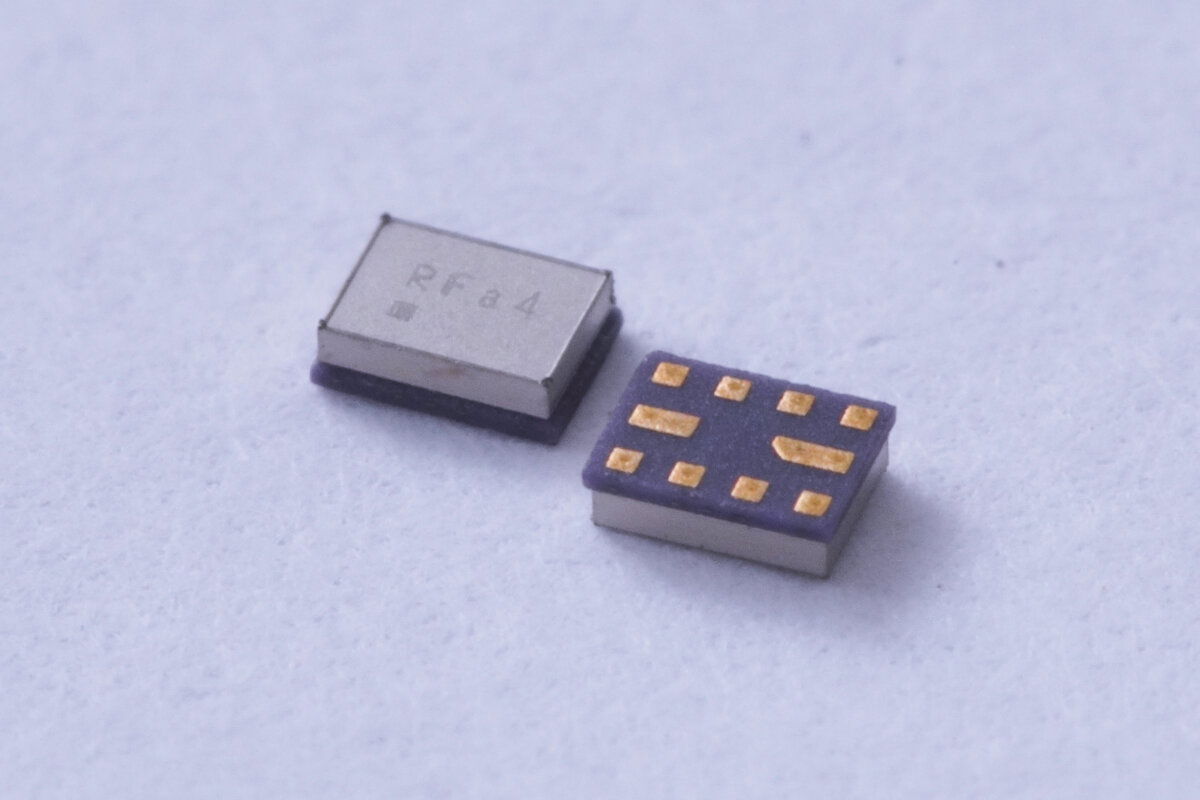

- Boîtiers 1,5 x 1,1 et 2,5 x 2,5 mm
- Automobile AEC-Q200 sur demande
Téléchargements
pour GNSS Front-End-Module et filtres Notch
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Model | Center frequency | Bandwidth | Package | Note |
|---|---|---|---|---|
TN0081A | 1588.655 MHz | 34.47 MHz | 2.5 x 2.5 mm | GPS/GLONASS FEM AEC-Q100 |
TN0081B | 1582.47 MHz | 46.84 MHz | 2.5 x 2.5 mm | GPS/GLONASS/BEIDOU FEM AEC-Q100 |
TN0089A | 1582.47 MHz | 46.84 MHz | 1.5 x 1.1 mm | GPS/GLONASS/BEIDOU FEM AEC-Q100 |
TN0126A | 1176.45 MHz | 24 MHz | 1.5 x 1.1 mm | GPS L5 FEM |
TN0125A | 1227.6 MHz | 22 MHz | 1.5 x 1.1 mm | GPS L2 FEM |
TE0123A | 1575.42 MHz | 2 MHz | 5.0 x 5.0 mm | GPS Notch |
TE-125A | 1582.47 MHz | 48 MHz | 3.0 x 3.0 mm | GPS/GLONASS/BEIDOU Notch |
