Filtres passe-bande en céramique
- Technologie
- Filtres RF
- Partner
- Johanson Technology

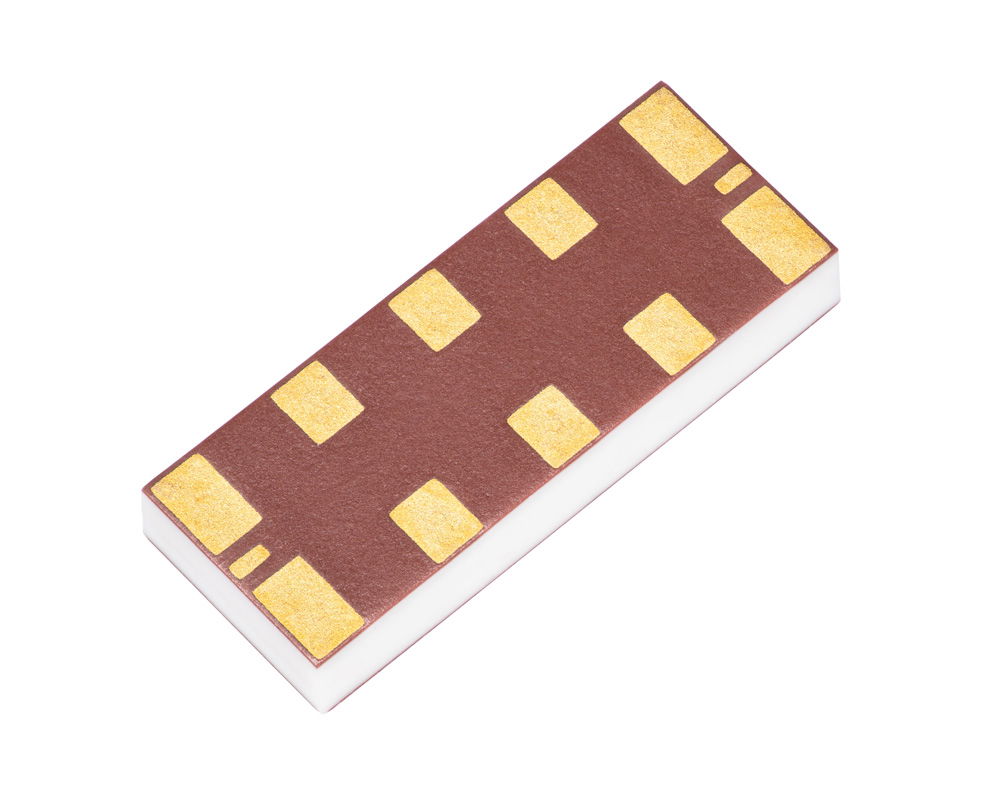

Les filtres passe-bande en céramique SMD de Johanson Technology sont développés dans l’optique d’une "intégration facile lors de la conception RF".
Ces filtres passe-bande passifs offrent une insertion et des niveaux d’atténuation élevés proches de la bande passante sans compromettre les performances. Ces filtres économiques sont fabriqués et conçus pour utiliser une petite empreinte telle que EIA 0402, EIA0603 et EIA 0805. Certains de ces filtres passe-bande utilisent des terminaisons inférieures LGA pour réduire l’encombrement sur circuits imprimés dans des boîtiers hautement intégrés. Qualification automobile AEC-Q200 (selon les besoins).
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Élimination de la variabilité
- Impédance et RF contrôlées, toute circonstance
- stabilité extrême de la température (~2ppm)
- plus de surface pour une meilleure antenne PCB, fouet ou puce
- 3X-5X économie de surface
- Compatibilité (FCC/ETSI) garantie au niveau du composant
Téléchargements
pour Filtres passe-bande en céramique
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Model | Frequency | Insertion loss | Return loss | Attenuation |
|---|---|---|---|---|
2450BP08A0100 | 2400-2500 MHz | 1.0 dB max.@25°C 1.2 max.@105°C | 10 dB min. | 15dB min@50-960 MHz 10 dB min@1710-1990 MHz 15 dB min@3600 MHz 30 dB min@4800-5000 MHz 25 dB min@5000-7200 MHz |
5130BP18U4060 | 3100-7160 MHz | 1.6 dB | 9.5 dB | 25dB @ 824 -960MHz 25dB @ 1710-1990MHz 15dB @ 2400 -2500MHz 20dB @ 10100-10600MHz |
7000BP15A1600E-AEC | 6200-7800 | 1.75 dB typ. / 2.0 dB max. | 12 dB typ. / 10 dB min. | 30 dB min. @3000-3400GHz 35 dB min. @3400-3800GHz 30 dB min. @3800-5600GHz 5 dBmin. @4900-5850GHz 25 dBmin. @8500-16000GHz |
