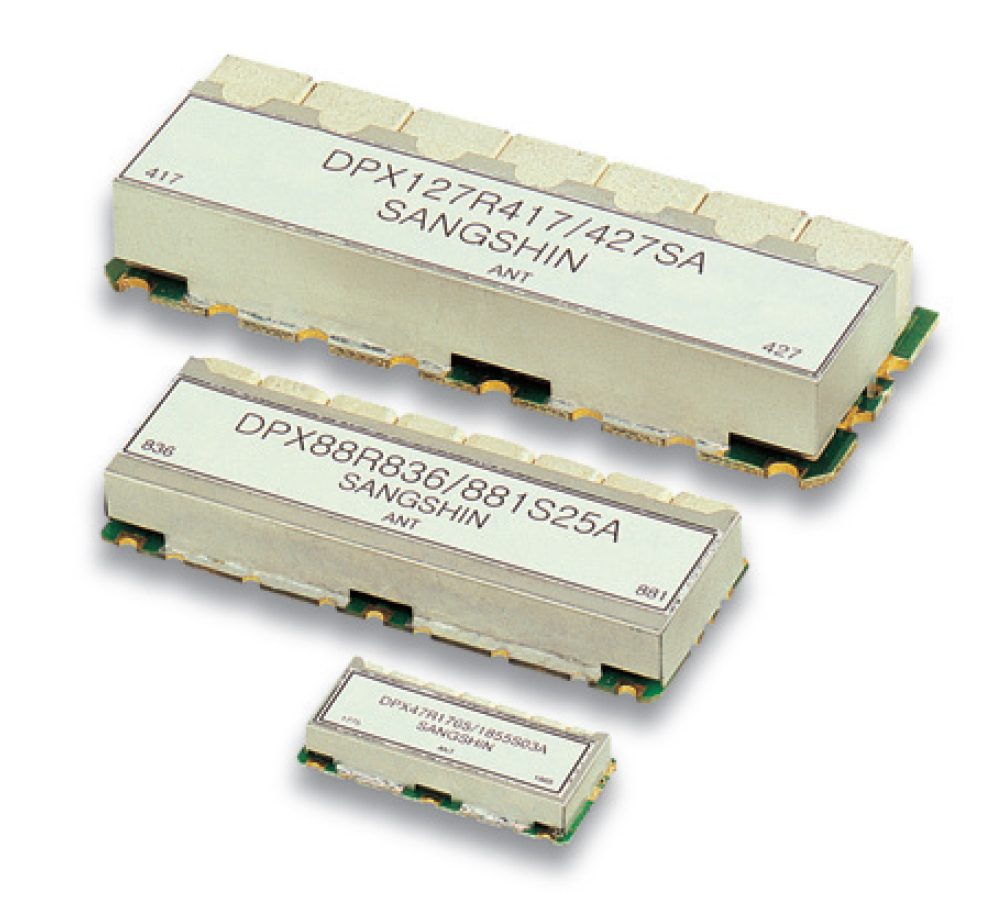

Sangshin offre une grande variété de Duplexers-RF conçus à partir de résonateurs céramiques et de monoblocs céramiques.
Duplexeurs RF avec une gamme de fréquences de 400MHz à 4GHz (résonateur) et 400MHz à 6GHz (monobloc).
Ils offrent des caractéristiques de faible perte et d’atténuation élevée et sont disponibles en tant que dispositif CMS ou dans des boîtiers.
Pour les applications à forte puissance, des duplexeurs à cavité (50 W en moyenne) sont également disponibles et offrent une haute sélectivité dans la gamme de fréquences de 800 MHz à 11 GHz.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Gamme de fréquences 400MHz à 6 GHz
- Faible perte
- Atténuation élevée
- Petit ; Léger
- options de fréquence et de spécification personnalisées sur demande
- Plage de température de fonctionnement allant de -40° C à +85°C
- Conformité à la directive RoHS
- Bandes et bobines disponibles
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Model | Center frequency (fo) MHz | Bandwidth MHz | Insertion loss (dB) | Attenuation (dB) |
|---|---|---|---|---|
DPX8R1225/1585SB | 1225 1585 | +-75.0 +-25.0 | 1 1 | 40 @ 1000MHz 15 @ 1700MHz |
DPX36R374/899SA | 374.5 899 | 100 ~ 849± 3.0 | 1 2.5 | 20 @ 896 ~ 902 MHz 20 @ 100 ~ 849 MHz |
DPX44R1237/1582SA | 1237.51582 | ± 40.5± 30.0 | 1.51.5 | 30 @ 1552 ~ 1612 MHz30 @ 1197 ~ 1278 MHz |
DPX47R1750/1845S10A | 17501845 | ± 5.0± 5.0 | 2.62.6 | 45 @ 1840 ~ 1850 MHz45 @ 1745 ~ 1755 MH |
DPX69R670/830S10A | 670830 | ± 5.0± 5.0 | 3.23.2 | 70 @ 665 ~ 675 MHz70 @ 825 ~ 835 MHz |
DPX69R726/771S15A | 726771 | ± 7.5± 7.5 | 2.82.5 | 50 @ 763.5 ~ 778.5 MHz60 @ 718.5 ~ 733.5 MHz |
DPX69R730/830S10A | 730830 | ± 5.0± 5.0 | 4.53.5 | 60 @ 725 ~ 735 MHz60 @ 825 ~ 835 MHz |
DPX69R808/853S05A | 808853 | ± 2.5± 2.5 | 3.33 | 60 @ 851 ~ 856 MHz60 @ 806 ~ 811 MH |
DPX69R813/858S15C | 813.5858.5 | ± 7.5± 7.5 | 2.82.5 | 60 @ 851 ~ 866 MHz60 @ 806 ~ 821 MHz |
DPX129R382/392S05A | 382.5392.5 | ± 2.5± 2.5 | 3.53.5 | 40 @ 390 ~ 395 MHz40 @ 380 ~ 385 MHz |
DPX311R567/652S51A | 567.5652.5 | ± 2.5± 2.5 | 2.72.7 | 40 @ 627 ~ 678 MHz40 @ 542 ~ 593 MHZ |
