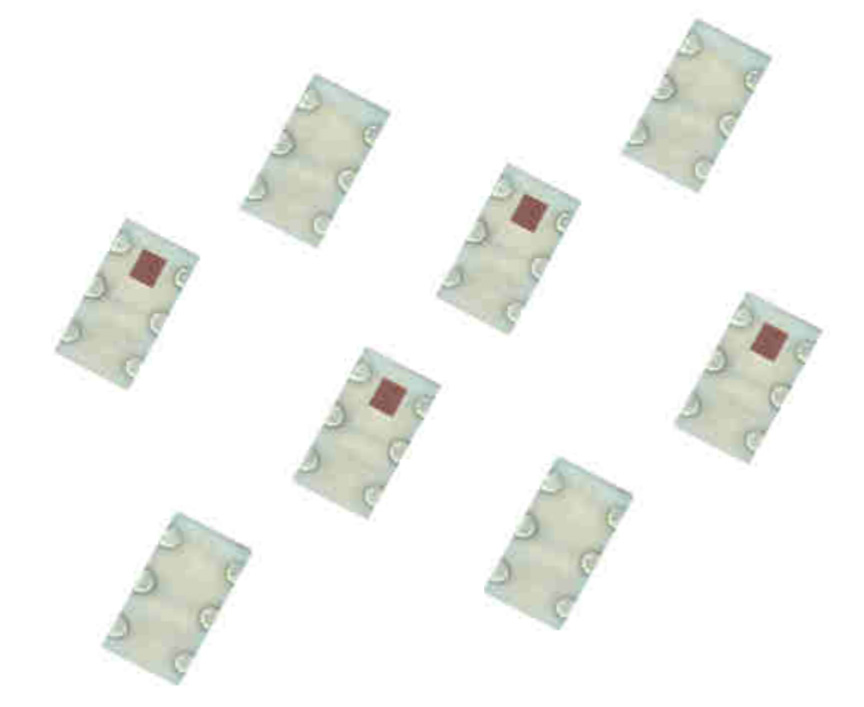

Diplexer (DPX)
- Technologie
- Filtres RF
- Partner
- Johanson Technology
Les diplexeurs sont des composants électroniques qui distribuent des signaux haute fréquence d’une entrée vers 2 sorties avec des gammes de fréquences différentes ou, inversement, combinent 2 fréquences de signaux différentes sur un port commun. Johanson dispose d’un large portfolio de diplexeurs pour ISM, LTE, GSM, GPS, IoT et LNB. Les composants sont disponibles dans des boîtiers de différentes tailles selon les normes EIA 0603, EIA 0805, EIA 1008, EIA 1206, EIA 1210 et EIA 1812. Tous les composants passifs intégrés, ici les Diplexeurs, sont MSL 1, indépendamment de la céramique ou de la terminaison. Toute la famille de produits est conforme à la directive RoHS 3 (tous les matériaux interdits sont absents).
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Solutions sur mesure
- LTCC (Céramique co-cuite à basse température)
- Faible perte d’insertion
- Profils ultra-bas
- Extrêmement stable à la température
- Montage en surface
- Plainte RoHS/REACH
- AEC-Q200 Qualification automobile (si nécessaire)
Téléchargements
pour Diplexer (DPX)
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Part number | Frequency [MHz] | Insertion loss [dB] max. | Attenuation | Case size (EIA) |
|---|---|---|---|---|
0500DP44A1215 | 950-1450 200-700 1650-2150 | 3.6 2.0 3.5 | 30 dB min. @ 200-750 MHz 30 dB min. @ 1650-2150 MHz 30 dB min. @ 950-1450 MHz | 1812 |
0859DP18A1920 | 842-894 1850-1990 | 0.75 0.55 | 20 dB min. @ 1850-1990 MHz 20 dB min. @ 842-894 MHz | 1206 |
0900DP15A2450 | 863-960 2400-2500 | 0.65 1.4 | 25 dB min. @ 1726-1920 MHz 17 dB min. @ 2589-2880 MHz 14 dB min. @ 3452-3840 MHz 17 dB min. @ 1850-1910 MHz 20 dB min. @ 4800-5000 MHz 12 dB min. @ 7200-7500 MHz | 0805 |
0967DP18A1795 | 954-980 1710-1880 | 0.75 0.55 | 20 dB min. @ 1710-1880 MHz 10 dB min. @ 954-980 MHz | 1206 |
