Cellular Antennas
Les antennes cellulaires d’Abracon sont conçues pour répondre aux besoins de haute performance et de fiabilité des applications les plus exigeantes nécessitant une connectivité cellulaire avec des capacités de transfert de données à haute vitesse et en grande quantité dans tous les secteurs du marché, en particulier dans les conceptions automobiles, électroniques grand public, de comptage intelligent, de surveillance à distance, de routeurs cellulaires, de passerelles et de conceptions IoT.
Caractéristiques de la gamme
Un aperçu de haut niveau de ce que cette gamme offre

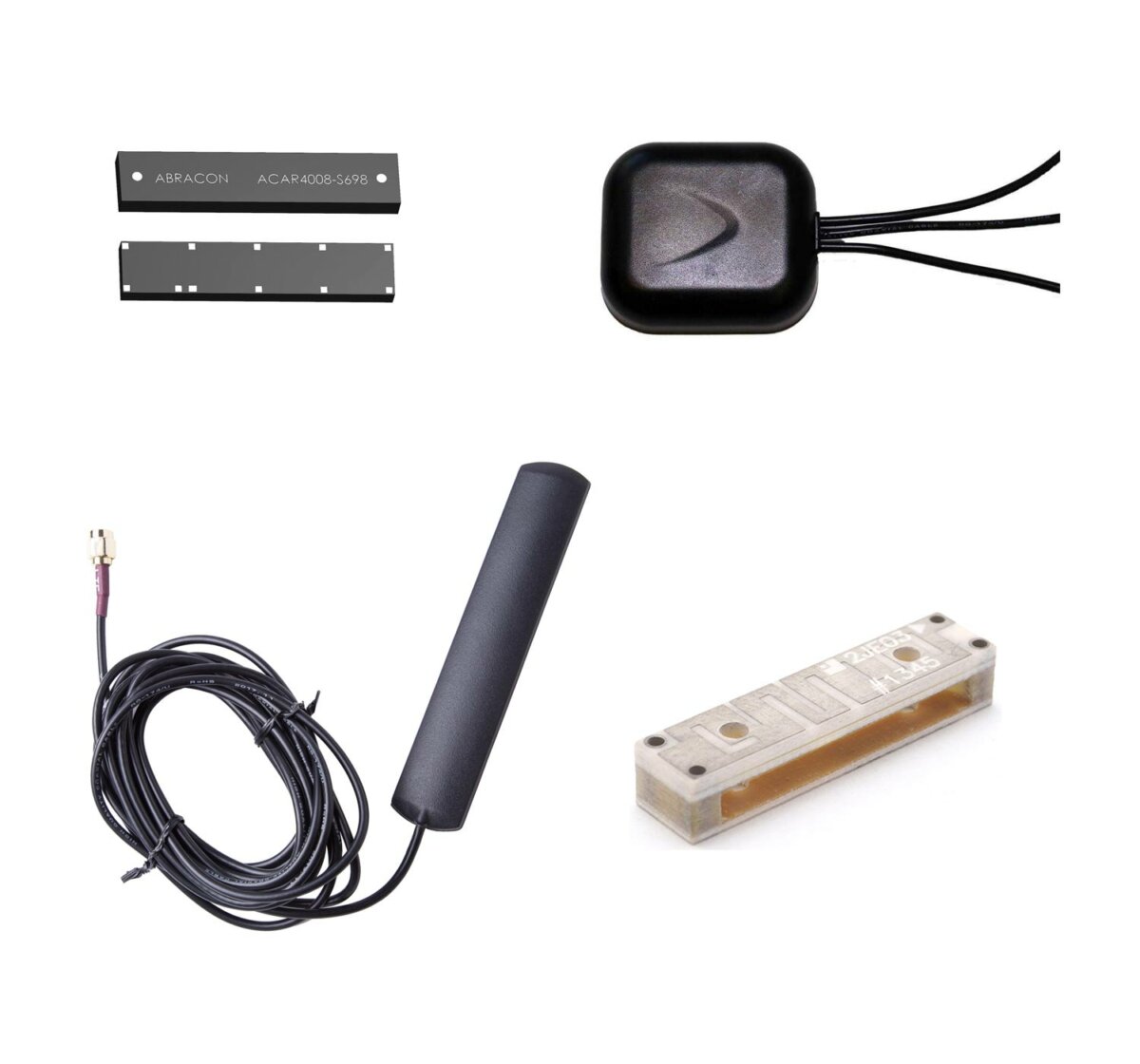

- Antennes à puce: Ce sont de petites antennes compactes généralement intégrées sur un PCB (Printed Circuit Board). Elles conviennent aux conceptions avec des contraintes d’espace et sont couramment utilisées dans les appareils sans fil tels que les smartphones, les dispositifs IoT et les appareils portables.
- Antennes PCB flexibles: Comme leur nom l’indique, ces antennes sont flexibles et sont conçues pour être intégrées dans des surfaces flexibles ou courbes. Elles offrent une polyvalence dans la conception et sont couramment utilisées dans des applications où une antenne rigide peut ne pas convenir.
- Antennes fouet: Ces antennes ont une structure en forme de tige, souvent vues dans les appareils de communication radio traditionnels ou dans les installations de radio amateur. Elles sont connues pour leur transmission de signal omnidirectionnelle.
- Antennes lame: Ces antennes sont des structures plates en forme de lame et se trouvent couramment dans des applications comme les systèmes GPS, offrant une bonne performance tout en restant relativement discrètes.
- Antennes en dôme: Ces antennes ont un boîtier en forme de dôme et peuvent être utilisées pour diverses applications, y compris les communications Wi-Fi et cellulaires. Elles offrent souvent des performances robustes et une couverture plus large.
Que contient cette gamme?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Part number | Description | Type | Protocol | Length | Width | Height |
|---|---|---|---|---|---|---|
ACAJ-109-T | CELLULAR 2G/3G/GSM, NB IOT/CAT M CHIP ANT SMD | Internal/Embedded | Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M | 24mm | 5.5mm | 4.4mm |
ACAR3005-S824 | CELLULAR 2G/3G/GSM, NB IOT/CAT M CHIP ANT SMD | Internal/Embedded | Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M | 30mm | 5mm | 5mm |
ACAR3705-S698 | CELLULAR 4G/LTE, NB IOT/CAT M CHIP ANT SMD | Internal/Embedded | Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M | 37mm | 5mm | 5mm |
ACAR3705-SB | CELLULAR 4G/LTE, NB IOT/CAT M CHIP ANT SMD | Internal/Embedded | Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M | 37mm | 5mm | 5mm |
ACAR4008-S698 | CELLULAR 4G/LTE, NB IOT/CAT M CHIP ANT SMD | Internal/Embedded | Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M | 40mm | 8mm | 3.2mm |
ACR3705LZ | AUTO 4G/LTE CHIP ANT SMD | Internal | Cellular, LPWA | 37mm | 5mm | 5mm |
ACR4006X | 600-6000MHZ WIDEBAND CHIP ANT SMD | Internal | Cellular, 5G, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M | 40mm | 6mm | 5mm |
AEACAC198013-S5GNR | CELLULAR 5G/4G/LTE WHIP TILT ANT SMA(M) | External | Cellular, 5G, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M | 198mm | 13mm | N/A |
AEACAC198013-S698 | CELLULAR 4G/LTE WHIP TILT SMA(M) | External | Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M | 198mm | 13mm | N/A |
AEACAD097015-S698 | CELLULAR 4G/LTE MAG WHIP ANT SMA(M) | External | Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M, ISM | 97mm | 15mm | N/A |
AEACAD460065-S698 | CELLULAR 4G/LTE MAG WHIP ANT SMA(M) | External | Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M | 65mm | 460mm | N/A |
AEACBA059015-C3GSW | COMBO 4G/LTE, GPS, WIFI, NBIOT/CATM PUCK 3XSMA | External | Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M, GNSS, GPS, Wi-Fi/BT, Wi-Fi, BT/BLE/ZigBee | 52mm | 59mm | 15mm |
AEACBA081014-M698 | CELLULAR 2x4G/LTE PUCK ANT ADH 2xSMA(M) | External | Cellular, 4G/LTE, 4G/LTE MIMO, 2G/3G/GSM, LPWA, NB-IoT/CAT-M | 81.6mm | 14.5mm | N/A |
AEACBA081016-C2LG | COMBO GPS, 4G/LTE, NB IOT/CAT M PUCK 2XSMA | External | GNSS, GPS, Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M | 81.6mm | 16.2mm | N/A |
AEACBD059015-C3GSW | COMBO GPS, 4G/LTE, WIFI, NBIOT/CATM PUCK 3XSMA | External | GNSS, GPS, Wi-Fi/BT, Wi-Fi, BT/BLE/ZigBee, Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M, ISM | 52mm | 59mm | 15mm |
AEACBD081016-C2LG | COMBO LTE/GPS ACTIVE PUCK ANT MAG 2xSMA(M) | External | GNSS, GPS, Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M | 81.6mm | 16.2mm | N/A |
AEACBK050048-C2LG | COMBO LTE/GPS DOME ANT 2xSMA(M) | External | Cellular, 4G/LTE, 2G/3G/GSM, LPWA, NB-IoT/CAT-M, GNSS, GPS, ISM | 50mm | 48mm | N/A |
