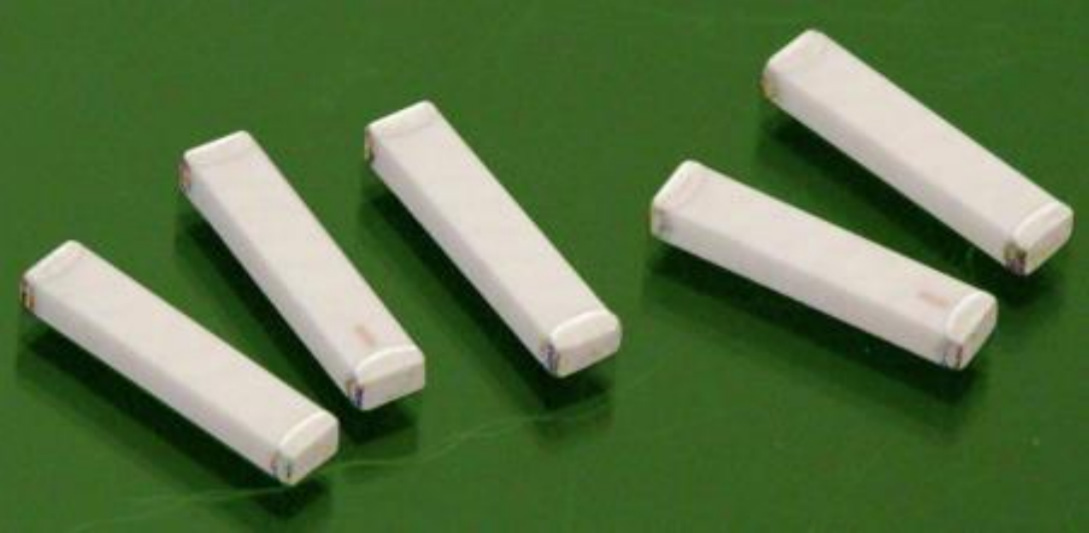

Antennes puce RF en céramique
- Technologie
- Antennes
- Partner
- Johanson Technology
Ces antennes puce céramiques sont adaptées à un procédé de fabrication montage en surface pour des modèles/applications standard ou de petite taille (c’est-à-dire les antennes miniatures Bluetooth, ZigBee, ISM, WLAN), offrent une grande fiabilité et une polyvalence tout en conservant les performances exigées par l’industrie.
Facile à accorder à tout environnement PCB unique, la technologie de céramique cofrittée à basse température (LTCC), qui a la capacité d’intégrer des constantes diélectriques faibles et élevées à l’intérieur de l’antenne, permet aux antennes d’avoir une grande résilience au désaccord et une stabilité extrême à la température (~2ppm).
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- La plus petite antenne à puce céramique de l’industrie.
- Stabilité aux températures extrêmes (~2ppm)
- Constante diélectrique 2X-3X plus élevée que celle de tout FR4, PCB ou plastique standard.
- Pour les clients qualifiés, avant le prototype, un service complet de simulation électromagnétique en 3D est disponible.
- Capacité de classement 125C
- AEC-Q200 Qualification automobile (si nécessaire).
Téléchargements
pour Antennes puce RF en céramique
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Model | Frequency | Peak gain | Average gain | Return loss |
|---|---|---|---|---|
0433AT62A0020 | 423 – 443 MHz | -4.0 dBi | -4.0 dBi | 9.5 dB |
0868AT43A0020 | 858 – 878 MHz | 1.0 dbI | -4.0 dBi | 9.5 dB |
2450AT43A100E | 2400-2500 MHz | 2.0 dBi | 0.5 dBi | 9.5 dB |
3100AT51A7200 | 3100 – 10300 MHz | 1.5 dBi | -3.5 dBi | 9.5 dB |
