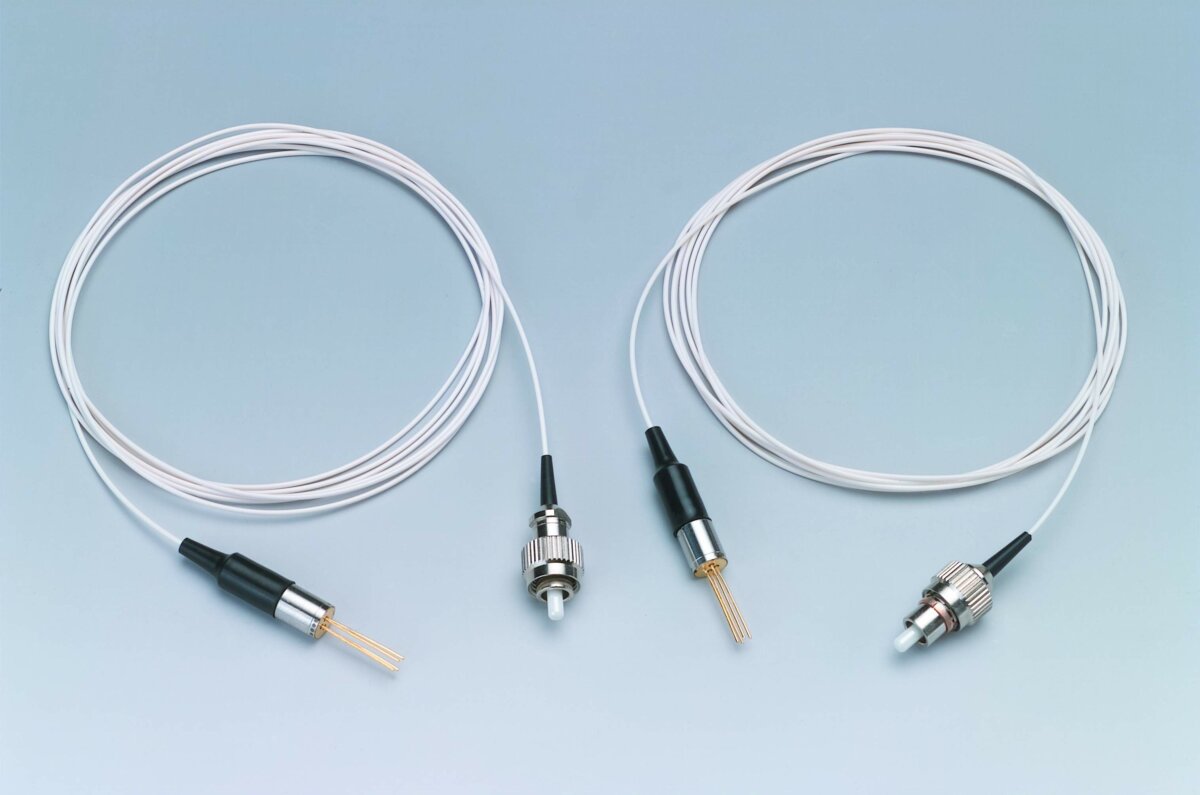

Les composants OSA avec pigtails offrent de nombreux avantages par rapport aux types de réceptacles ou de boitiers en permettant la flexibilité de l’emplacement d’installation sur le circuit imprimé pour améliorer les caractéristiques de performance électrique ou permettre l’utilisation de connecteurs spéciaux dans des environnements difficiles.
En combinant les composants optiques avec des types de fibres sélectionnés, il est possible de créer des dispositifs personnalisés pour de nombreuses applications non liées aux télécommunications. L’utilisation de fibres spécialisées monomodes (SM) Corning ZBL, multimodes à large bande passante (MM) ou OFS, pour ne citer que quelques exemples, ouvre de nombreuses possibilités pour simplifier la conception globale du système en éliminant l’utilisation de cordons de raccordement et d’adaptateurs supplémentaires.
Avec plus de 20 ans d’expérience dans le domaine de la fabrication de composants optiques, Coretek Opto est votre partenaire de choix dans le domaine des OSA.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Plage de température de fonctionnement commerciale ou industrielle -40 à 85°C
- Choix de la longueur du pigtail en fibre, généralement 1 mètre, avec le connecteur de votre choix
- La plupart des connecteurs typiques LC, SC, FC sont disponibles avec une surface terminale polie ultra-polie ou polie en angle, des connecteurs spéciaux incluant E2000, MIL, ou industriels sont disponibles sur demande
- Choix de la technologie des diodes laser (FP, DFB, CWDM) et des photodiodes (PIN-TIA, APD) en fonction des exigences de l’application
- Des types de fibres multimodes et spéciales avec revêtement, tampon ou gaine personnalisés sont disponibles sur demande
- Emballage standard avec brochage et dimensions standard de l’industrie ou boîtiers personnalisés avec options de serrage
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Product type | Connectors | Fibre type | Applications |
|---|---|---|---|
Transmitter (TOSA) | SC/APC, SC/UPC, FC/APC, FC/UPC | SM, MM, Special | Sensing, Test & Measurement, Ethernet |
Receiver (ROSA) | SC/APC, SC/UPC, FC/APC, FC/UPC | SM, MM, Special | Sensing, Test & Measurement, Ethernet |
Bi-Directional (BOSA) | SC/APC, SC/UPC, FC/APC, FC/UPC, E2000 | SM, MM, Special | GPON, EPON, XGPON, FTTx |
Dual/Triple/Quad Transmitter (Tx) | SC/APC, SC/UPC, FC/APC, FC/UPC | SM, MM, Special | PON, FTTx, Sensing, Test & Measurement |
Dual/Triple/Quad Receiver (Rx) | SC/APC, SC/UPC, FC/APC, FC/UPC | SM, MM, Special | PON, FTTx, Sensing, Test & Measurement |
Dual/Triple/Quad Mixed Tx / Rx | SC/APC, SC/UPC, FC/APC, FC/UPC | SM, MM, Special | PON, FTTx, Sensing, Test & Measurement |
