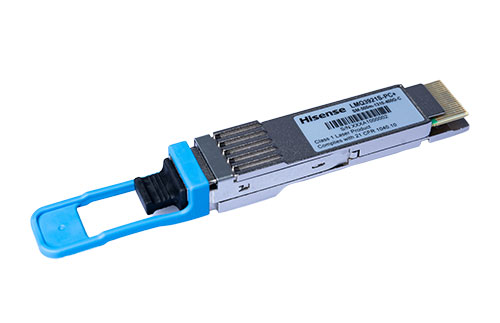

Transceivers QSFP+, QSFP28 et QSFP-DD
- Technologie
- Emetteur-récepteur à fibre optique
- Partner
- Hisense Broadband
Les émetteurs-récepteurs SFF sont conformes à l’accord de fournisseur multiple (MSA) pour le brochage 2×5 ou 2×10. La disposition des broches 2×7 suit celle du MSA 2×5 avec quatre broches supplémentaires qui permettent d’accéder aux fonctions de diagnostic numérique et de sélection du taux.
Les émetteurs-récepteurs utilisent une seule alimentation de 3,3 V et la norme industrielle LVPECL pour la transmission des données et les niveaux TTL pour le contrôle/indication en ce qui concerne la désactivation de l’émetteur ou la fonctionnalité de détection du signal.
Le mini-SFF suit une empreinte de 1×8 broches dans un boîtier plastique avec un blindage métallique pour une excellente performance EMI dans un boîtier miniature.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Émetteurs pour fibre multimode et monomode avec options de connecteur double ou simple (LC duplex ou SC simplex)
- Des performances optiques et électriques supérieures optimisées pour des besoins de faible dissipation de puissance
- Les plages de température commerciales et industrielles permettent le déploiement de conceptions améliorées pour les applications critiques
- Les épinglages 2×7 et 2×10 comprennent des fonctions de surveillance numérique ou analogique permettant de contrôler la qualité des liaisons à l’intérieur des réseaux
- Les versions Dual Tx et Dual Rx offrent une méthode unique et peu encombrante pour connecter les applications qui nécessitent un flux de données unidirectionnel
- Conceptions basées sur des normes pour les liaisons Ethernet rapide/gigabit, Fibre Channel et SONET/SDH
- Possibilité de personnaliser le logement, l’épinglage ou d’autres améliorations
- Débits de données de 10 Mb/s à 2,67 Gb/s
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Package | Wavelengths (nm) | Reach (km) | Data rate (Gb/s) | Applications | Product series |
|---|---|---|---|---|---|
QSFP+ | 1271/1291/1311/1331 | 2 / 10 | 40 | Ethernet | LTA130x |
QSFP+ | 850 | 0.1 / 0.3 | 40 (4x 10) | Ethernet | LTA851x |
QSFP+ | 850 | Up to 0.1 | 40 (4x 10) | Ethernet AOC | DQF8501 |
QSFP28 | 850 | 0.1 / 0.3 | 100 (4x 25) | Ethernet / OBSAI / CPRI | LTA853x |
QSFP28 | 850 | Up to 0.1 | 100 (4x 25) | Ethernet AOC | DQF8503 |
QSFP28 | 1271/1291/1311/1331 | 2 / 10 | 100 | Ethernet | LTA132x |
QSFP28 | LAN-WDM | 10 | 100 | OTU4 / Ethernet | LTA131x |
QSFP28 | 1309/1295 | 40 | 53 | BiDi / CSFP | LMQx1117 |
QSFP28 | 1330/1270 | 10 | 53 | BiDi / CSFP | LMQx1118 |
QSFP28 | 1310 | 10 / 40 | 50 | CPRI / OBSAI | LMQ311x |
QSFP-DD | LAN-WDM | 10 | 200 | OTU4 | LMQ3618 |
QSFP-DD | 850 | Up to 0.1 | 400 (8x 50) | Ethernet AOC (QSFP56) | DME8811 |
QSFP-DD | 1310 | 0.5 | 400 (4x 100) | Ethernet | LMQ3921 |
QSFP-DD | 850 | Up to 0.1 | 400 (8x 50) | Ethernet AOC | DMQ8811 |
QSFP-DD | 850 | 0.1 | 400 (8x 50) | Ethernet | LMQ8811 |
QSFP-DD | 1271/1291/1311/1331 | 2 | 400 | Ethernet | LMQ3926 |
QSFP-DD | 850 | Up to 0.1 | 200 (8x 25) | Ethernet AOC | DQF8504 |
QSFP-DD | 850 | 0.1 | 200 (8x 25) | Ethernet | LTA8541 |
