Cette paire d’émetteurs-récepteurs QSFP+ a été conçue spécifiquement pour la transmission vidéo 4K@60Hz en utilisant des optiques quad-OSA développées et fabriquées par l’expertise technique interne de Coretek.

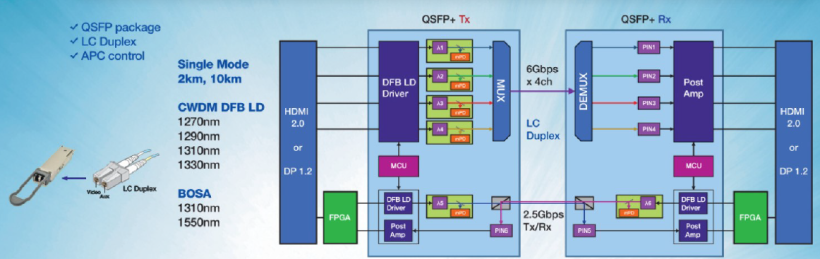

Le signal électrique provenant d’une source vidéo, par exemple HDMI 2.0 ou Display Port 1.2, est converti en un signal optique à l’aide de quatre pilotes de diodes laser et de quatre lasers CWDM, qui sont ensuite multiplexés ensemble pour permettre la connexion sur une seule fibre à l’aide d’un connecteur LC. Après une transmission sur un maximum de 10 km, le signal optique est démultiplexé et, à l’aide de quatre PIN-TIA et de post-amplificateurs, le signal électrique est reconverti en signal vidéo original.
Une liaison séparée par fibre optique bidirectionnelle à 2,5 Gb/s permet la transmission des signaux de contrôle.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Transmission de signaux vidéo 4K@60Hz (4:4:4)
- Plage de température de fonctionnement de -10 à 70°C
- Fibre monomode (SMF), 10 km, connecteur LC duplex
- Faible dissipation de puissance, <4W
- Quad-TOSA avec 4x 6 Gb/s de canaux DFB non refroidis CWDM (1270 / 1290 / 1310 / 1330 nm) multiplexés sur une fibre
- Quad-ROSA avec 4x 6 Gb/s canaux PIN-TIA (1270 / 1290 / 1310 / 1330 nm) démultiplexés à partir d’une fibre
- Canal de fibre bidirectionnel séparé à 2,5 Gb/s (1310 / 1550 nm)
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Modèle | Emetteur(quad-TOSA) | Récepteur (quad-ROSA) | Bi-Di | Distance |
|---|---|---|---|---|
CT-6025VQT-CB4L | 4 CWDM DFB channels, each 6 Gb/s | n/a | 2.5 Gb/s (1310 / 1550 nm) | 10 km SMF |
CT-6025VQR-CB4L | n/a | 4x PIN-TIA channels, each 6 Gb/s | 2.5 Gb/s (1550 / 1310 nm) | 10 km SMF |
