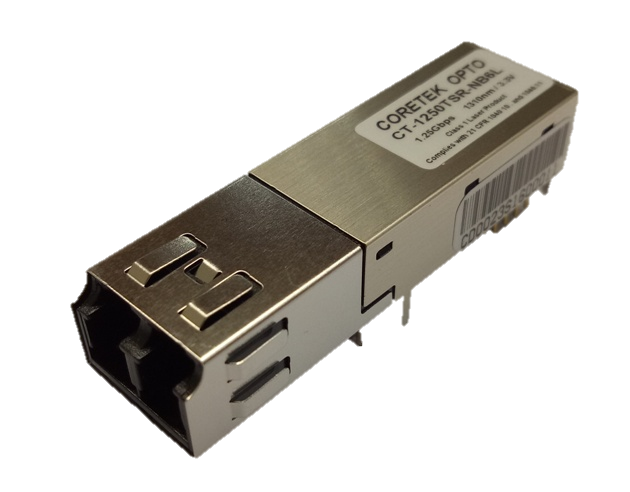

Émetteurs-récepteurs numériques à petit facteur de forme (SFF)
- Technologie
- Emetteur-récepteur à fibre optique
- Partner
- Coretek
Les émetteurs-récepteurs SFF sont conformes au Multiple Supplier Agreement (MSA) pour un brochage de 2×5 ou 2×10. La disposition des broches 2×7 suit le MSA 2×5 avec quatre broches supplémentaires qui donnent accès aux fonctions de diagnostic numérique et de sélection de débit.
Les émetteurs-récepteurs utilisent une seule alimentation de 3,3 V et la norme industrielle LVPECL pour la transmission des données et les niveaux TTL pour le contrôle/indication en ce qui concerne la fonctionnalité de désactivation de l’émetteur ou de détection du signal.
Le mini-SFF suit une empreinte de brochage 1×8 dans un boîtier plastique avec un blindage métallique pour une excellente performance EMI dans un boîtier miniature.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Transceivers for multi-mode and single mode fibre with dual or single fibre connector options (LC duplex or SC simplex)
- Émetteurs-récepteurs pour fibre multimode et monomode avec options de connecteur double ou simple fibre (LC duplex ou SC simplex)
- Performances optiques et électriques supérieures optimisées pour les exigences de faible dissipation d’énergie.
- Les plages de températures commerciales et industrielles permettent le déploiement de conceptions améliorées pour les applications critiques.
- Les brochages 2×7 et 2×10 comprennent des fonctions de surveillance numérique ou analogique permettant de contrôler la qualité des liaisons à l’intérieur des réseaux.
- Les versions Dual Tx et Dual Rx offrent une méthode unique et peu encombrante pour connecter les applications qui nécessitent un flux de données unidirectionnel.
- Conceptions basées sur des normes pour des liaisons conformes à Fast/Gigabit Ethernet, Fibre Channel et SONET/SDH.
- Boîtier personnalisé, brochage ou autres améliorations disponibles.
- Débits de données de 10 Mb/s à 2,67 Gb/s
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Famille de produits | Taux de données (Gb/s) | Distances (km) | Double fibre / Bi-Directionnel | Longueurs d’onde (nm) | DDMI / Surveillance | Plage de température (°C) |
|---|---|---|---|---|---|---|
2×5 SFF Transceiver | 0.1 à 2.67 | 0.5 à 120 | Les deux sites | 850 / 1310 / 1550 / CWDM | Non | 0 à 70 / -40 à 85 |
2×7 SFF Transceiver | 0.1 à 1.25 | 0.5 à 15 | Fibre double | 850 / 1310 | Oui | 0 à 70 / -40 à 85 |
2×10 SFF Transceiver | 0.1 à 1.25 | 0.5 à 20 | Les deux sites | 850 / 1310 / 1550 | Oui | 0 à 70 / -40 à 85 |
1×8 Mini-SFF Transceiver | 0.1 à 1.25 | 0.5 à 10 | Fibre double | 850 / 1310 | Non | 0 à 70 / -40 à 85 |
2×5 SFF Dual Tx / Dual Rx | 0.1 à 2.1 | 2 à 10 | Double canal | 1310 | Non | 0 à 70 / -40 à 85 |
