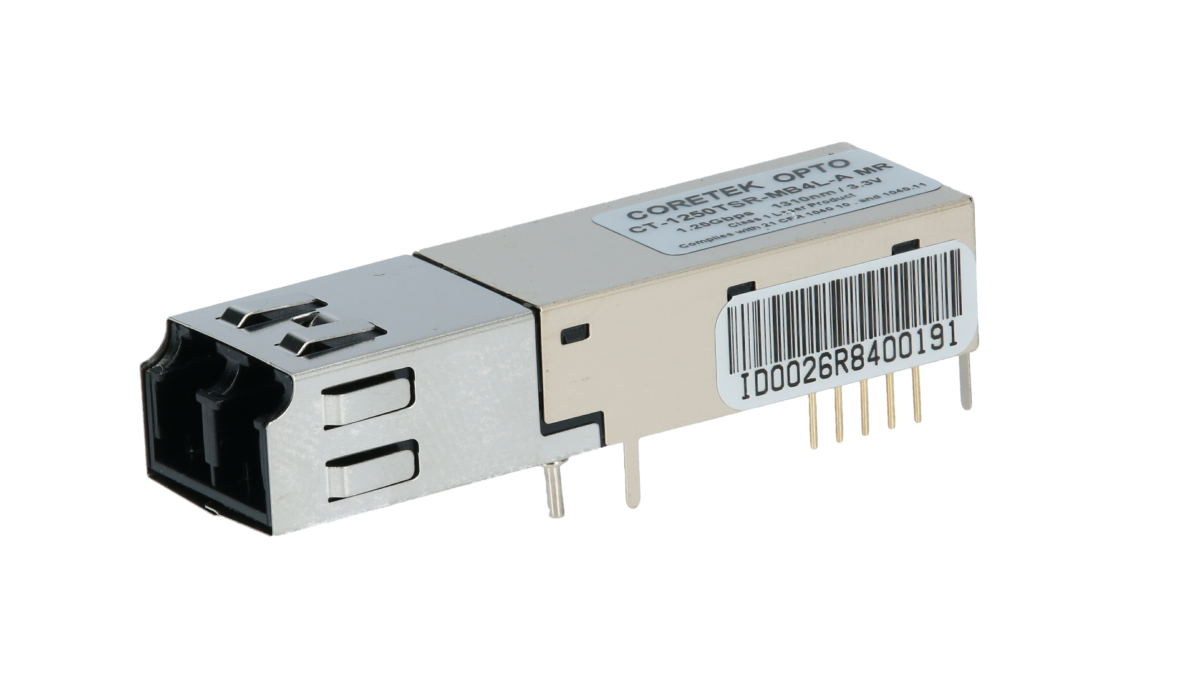

Emetteurs-récepteurs numériques bidirectionnels à fibre unique
- Technologie
- Emetteur-récepteur à fibre optique
- Partner
- Coretek
Les émetteurs-récepteurs bidirectionnels (Bi-Di) permettent de doubler la capacité physique des liaisons en fibre optique monomode existantes. En utilisant des composants spéciaux de sous-ensembles optiques bidirectionnels (BOSA) à l’intérieur des émetteurs-récepteurs, qui combinent à la fois un laser, une photodiode et un filtre WDM en un seul ensemble, les émetteurs-récepteurs sont ensuite connectés en utilisant un seul connecteur LC, SC ou pigtail au choix.
Les autres émetteurs-récepteurs suivent des normes telles qu’Ethernet ou SDH/SONET et sont conformes à l’accord de fournisseur multiple (MSA) qui dicte les caractéristiques mécaniques et optiques/électriques.
La personnalisation des produits est très courante et permet de passer rapidement de l’idée au produit fini, en variant les longueurs d’onde, les connexions ou en ajoutant des fonctionnalités.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Interface de surveillance de diagnostic numérique (DDMI) prise en charge par de nombreux modèles fournissant des informations en temps réel sur la puissance optique, la température de l’émetteur-récepteur et les niveaux de tension
- Un seul connecteur simplifie l’installation, en utilisant une seule fibre ; le temps d’installation et de terminaison du câble est considérablement réduit
- Versions spéciales pour inclure les pigtails 1×9, les Tx simples et les Rx simples
- Plage de température industrielle -40 à 85°C supportée sur de nombreuses versions
- Conceptions uniques pour la diffusion vidéo 3G-SDI en 1×9, facteurs de forme SFP et QSFP+
- Prise en charge de la fibre monomode (SM) et des conceptions personnalisées pour la fibre multimode (MM)
- Combinaisons de longueurs d’onde non standard disponibles sur demande
- 2×9 pinning avec DDMI disponible pour les applications Fast Ethernet et Gigabit Ethernet
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Form factor | Fibre | Connectors | Tx Wavelengths (nm) | Distance (km) | Temperature (°C) | DDMI |
|---|---|---|---|---|---|---|
QSFP+ | SM | LC | 1310, 1550 | 10 | 0 to 70 | Yes |
XFP | SM | SC | 1490, 1577 | 20 to 30 | 0 to 70 / -40 to 85 | Yes |
SFP+ | SM | LC | 1270, 1330 | 10 to 40 | 0 to 70 / -40 to 85 | Yes |
SFP | MM / SM | LC or SC | 1270, 1310, 1490, 1550 | 2 to 160 | 0 to 70 / -40 to 85 | Yes |
SFF 2×5 | MM / SM | SC | 1310, 1550 | 0.3 to 60 | 0 to 70 / -40 to 85 | No |
SFF 2×5 w. Pigtail | SM | SC or FC | 1310 | 10 to 20 | 0 to 70 / -40 to 85 | No |
SFF 2×10 | SM | SC | 1310, 1550 | 20 | 0 to 70 / -40 to 85 | Yes |
SFF 2×10 w. Pigtail | SM | SC or FC | 1310 | 10 to 20 | 0 to 70 / -40 to 85 | Yes |
1×9 | SM | SC | 1310, 1490, 1550 | 10 to 60 | 0 to 70 / -40 to 85 | No |
1×9 Transmitter | SM | SC | 1310, CWDM | 10 to 40 | 0 to 70 / -40 to 85 | No |
1×9 Receiver | SM | SC | n/a | 10 to 40 | 0 to 70 / -40 to 85 | No |
1×9 w. Pigtail | SM | SC or FC | 1310, 1550 | 10 to 20 | 0 to 70 / -40 to 85 | No |
2×9 | MM / SM | SC | 1310, 1550 | 2 to 60 | 0 to 70 / -40 to 85 | Yes |
