Émetteurs-récepteurs à fibre optique plastique
- Technologie
- Emetteur-récepteur à fibre optique
- Partner
- Coretek
Les émetteurs-récepteurs Coretek Opto pour POF et HPCF (ou Hard Clad Silica – HCS® d’OFS) sont disponibles dans divers facteurs de forme avec différents types de connecteurs et options de brochage.
Les débits de données pris en charge commencent à 10 Mb / s pour le type d’émetteur-récepteur Fast Ethernet et à partir de 125 Mb / s pour la version d’émetteur-récepteur Gigabit.
Tous les produits ont été qualifiés pour Telcordia GR-468-CORE et répondent aux normes CEM et de sécurité oculaire selon CEI et FDA.
Des efforts de conception supplémentaires ont été faits pour garantir des performances ESD et CEM supérieures tout en conservant d’excellentes propriétés optiques / électriques.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Prise en charge des plages de températures commerciales et industrielles
- Interface de surveillance de diagnostic numérique (DDMI) conforme à la norme SFF-8472 MSA, avec des fonctionnalités supplémentaires pour le budget de liaison du FOP
- Conformité des produits laser de classe 1 selon la norme IEC 60825-1 Ed.2 : 2007-03 et FDA 21 CFR 1040.10 et 1040.11.
- 1 mm POF ou 200 µm HPCF/HCS
- Les émetteurs-récepteurs intègrent des composants électroniques standard pour permettre un interfaçage simple avec la plupart des SerDes, PHY et FPGA
- Des conceptions mécaniques robustes avec un excellent blindage offrant d’excellentes performances EMI
- Emetteur-récepteur SFF 2×6 disponible en plus en version non-Rx-squelch (NSQ)
- Tension d’alimentation de 3,3 V avec faible consommation
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Model | SFF-8472 DDMI | Connector | Pinning | Transmitter | Distance (m) POF/HPCF | Temperature range (°C) |
|---|---|---|---|---|---|---|
CT-0125NPF-R41C-A | No | SC-RJ | 2×6 | 650 nm LED | 50 / 100 | -40 to 85 |
CT-0125NPF-R41C-D | Yes | SC-RJ | 2×6 | 650 nm LED | 50 / 100 | 0 to 70 |
CT-0125NPF-R41C-E | Yes | SC-RJ | 2×6 | 650 nm LED | 50 / 100 | -40 to 85 |
CT-0125NPF-R41C-E NSQ | Yes | SC-RJ | 2×6 | 650 nm LED | 50 / 100 | -40 to 80 |
CT-0150PSX-RE17 | No | F07 | 1×10 | 650 nm LED | 20 / 100 | -10 to 70 |

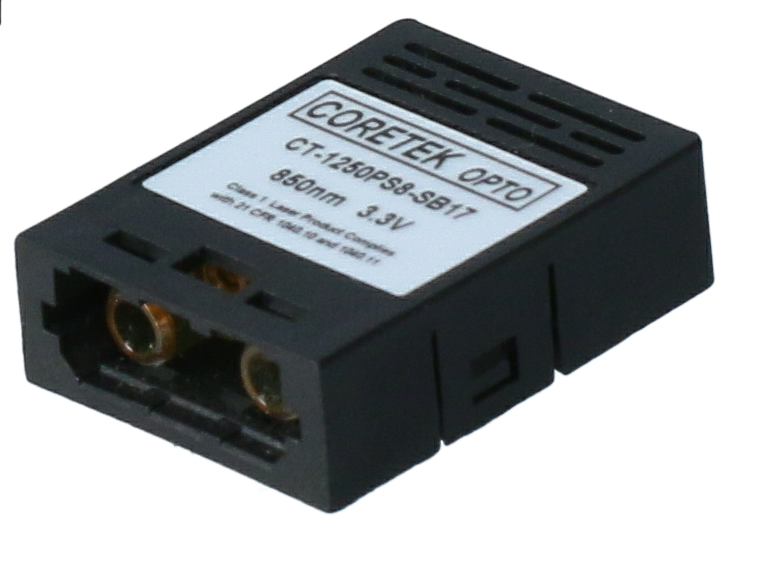

CT-1250PS8-SB17 | No | F07 | 1×8 | 850 nm VCSEL | 5 / 50 | -10 to 70 |
