Cages et connecteurs d’émetteurs-récepteurs à fibres optiques

Les cages et les connecteurs sont proposés dans une variété de configurations permettant une flexibilité maximale lors de la conception et de la mise en place des cartes, permettant des applications nœud à noeud en utilisant des types de cages simples 1xN, des assemblages empilés avec des tubes lumineux intégrés, des connecteurs simplifiant le processus de placement sur le PCB.

Les options comprennent des dissipateurs thermiques, des tubes légers spéciaux, des interdigités EMI étendus, des joints EMI en caoutchouc électroconducteur, un placage de nickel (Ni).

Les connecteurs électriques sont disponibles avec un placage en or de 0,38 µm ou 0,76 µm et sont fabriqués à partir d’un boîtier LCP (Liquid Crystal Polymer) haute température, classé UL 94V-0.

Cages et connecteurs d'émetteurs-récepteurs à fibres optiques

Caractéristiques de la gamme

Un aperçu général de ce que cette gamme offre

  • Cages SFP simples (1×1) proposées en version press-fit ou solder-down pour une intégration idéale dans les processus de fabrication existants
  • Joints EMI optionnels ou doigts/ressorts de contact EMI étendus ou une combinaison des deux prouvant une performance maximale dans les applications critiques
  • Possibilité de personnaliser le brochage, le placage et les joints EMI
  • Les applications typiques comprennent les routeurs d’accès, les commutateurs, les serveurs, les équipements médicaux, les concentrateurs de réseau, les infrastructures cellulaires
  • Gamme complète de températures industrielles -40 à 85°C supportée par toute la gamme de produits
  • Assemblages empilés proposés en 2×1, 2×2, 2×4, 2×5, 2×6 et 2×8, en fonction du produit, avec/sans tuyaux légers
  • Conception de connecteurs à grande vitesse bien conçus pour une intégrité du signal et des performances électriques et mécaniques supérieures

Qu’est-ce qu’il y a dans cette gamme ?

Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent

MSATypesInstallationLight pipesMaterialConnectorHeatsink

SFP 1xN

1×1, 1×2, 1×4, 1×6

Press-fit / Solder

Options available

Copper Alloy

Options available or integrated

Options available

SFP 2xN

2×2, 2×4, 2×5, 2×6, 2×8

Press-fit

Options available

Copper Alloy

Integrated

SFP+ 1xN

1×1, 1×4, 1×6

Press-fit

Options available

Copper Alloy (Ni Plated)

Options available

SFP+ 2xN

2×1, 2×2, 2×5, 2×6, 2×8

Press-fit

Options available

Copper Alloy

(Ni Plated)

Integrated

SFP28

See SFP+

See SFP+

See SFP+

See SFP+

Available

See SFP+

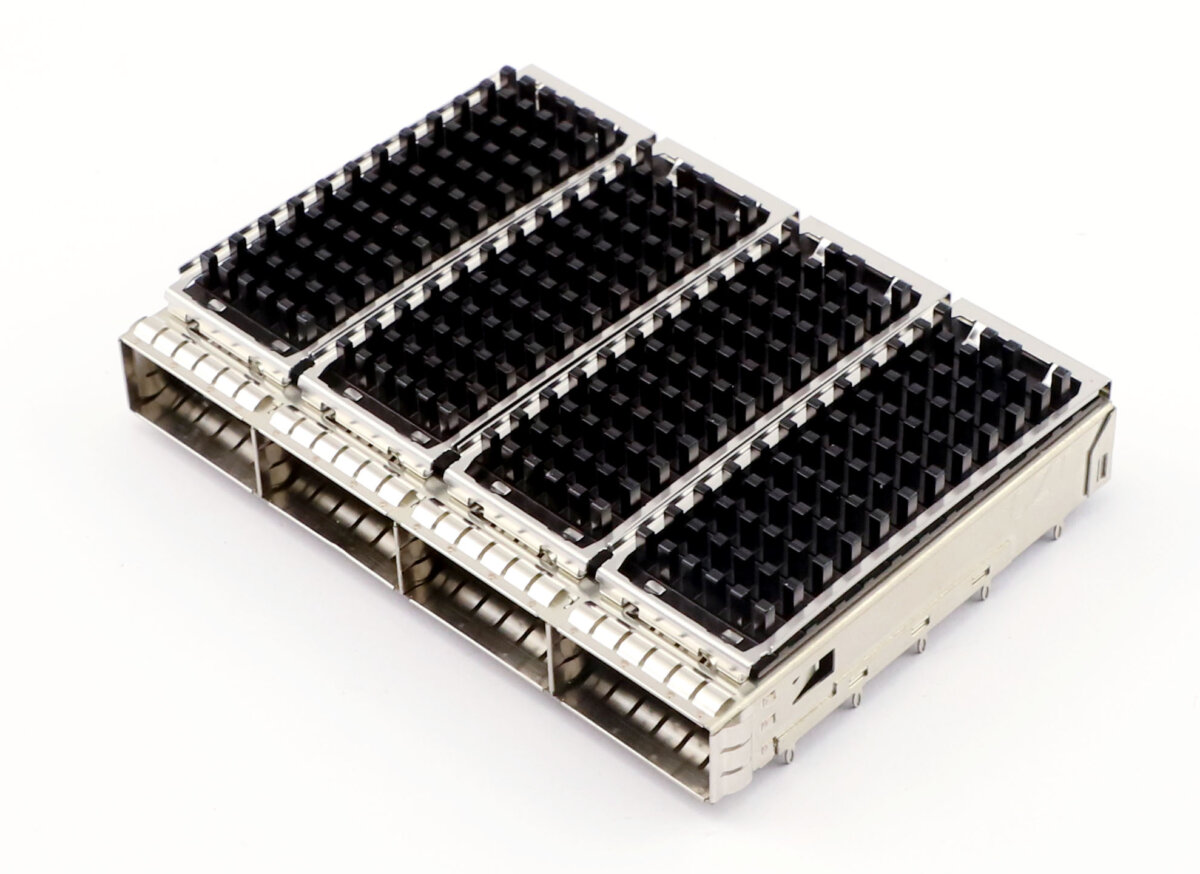

QSFP+

1×1, 1×3, 1×4

Press-fit

Copper Alloy

(Ni Plated)

Available

Options available

QSFP28

See QSFP+

See QSFP+

See QSFP+

See QSFP+

Available

See QSFP+

XFP

1×1

Press-fit

Copper Alloy

Options available

CFP2

1×1

Press-fit

Copper Alloy

(Ni Plated)

Available
