1×9 / 2×9 Pin Through Hole (PTH) Transceivers
- Technologie
- Emetteur-récepteur à fibre optique
- Partner
- Coretek

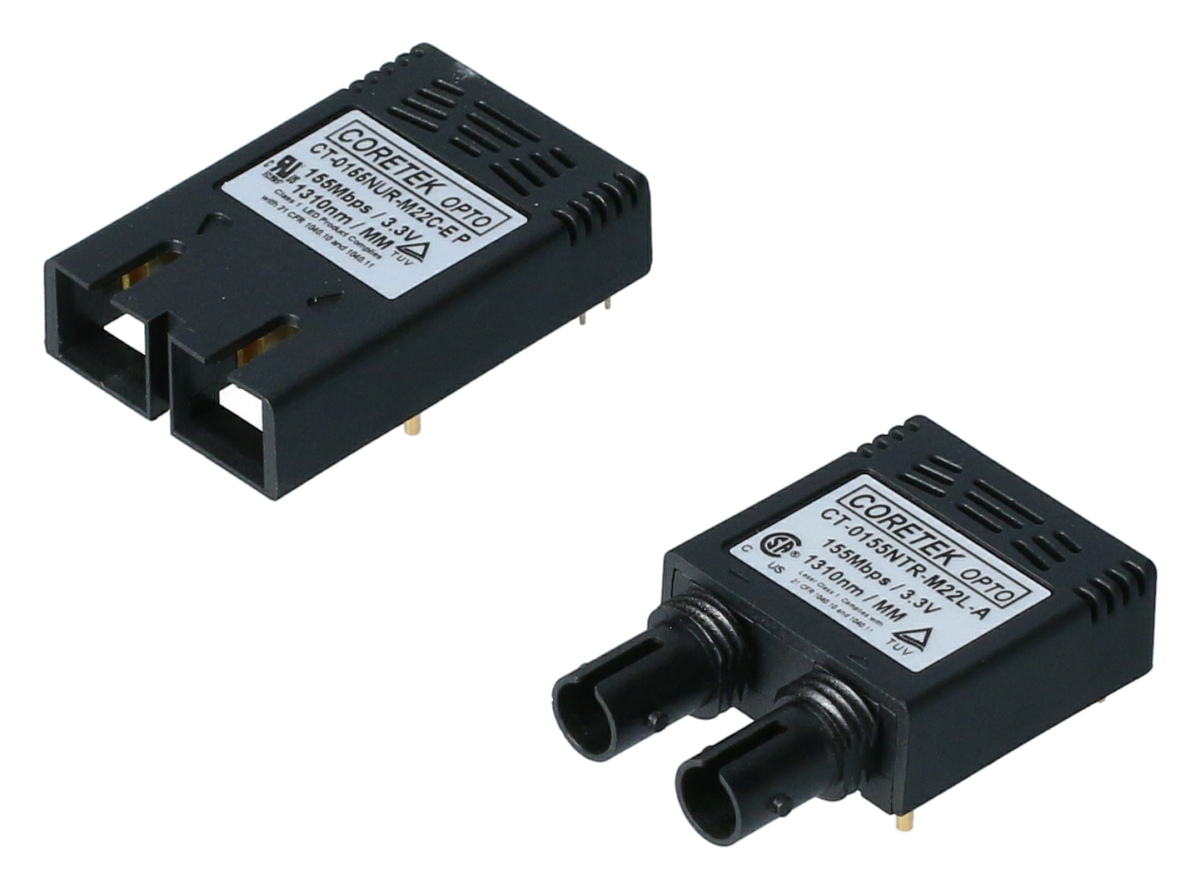

Les émetteurs-récepteurs 1×9 sont un facteur de forme multi-sources standard de l’industrie offrant plusieurs options de connecteurs en fonction de l’application et de l’environnement. La gamme d’émetteurs-récepteurs 2×9 est une amélioration, basée sur le brochage 1×9, avec des fonctions supplémentaires fournissant à la fois l’interface de surveillance de diagnostic numérique (DDMI) et la désactivation du transmetteur (TxDis).
De nombreuses combinaisons de longueurs d’onde, dont le CWDM, permettent un déploiement sur fibre monomode (SM) et multimode (MM) avec des distances couvertes allant jusqu’à 200 km. Le choix entre des connecteurs ST en plastique et en métal peut permettre aux ingénieurs de résoudre facilement les problèmes d’ESD ou d’isolation en sélectionnant uniquement un type d’émetteur-récepteur différent. Un blindage métallique ou un boîtier en plastique entièrement métallisé peut aider à résoudre les problèmes de conception EMI.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Versions duplex (double fibre) avec options de connecteurs ST plastique, ST métal, FC métal et SC plastique
- Simplex (fibre unique) bidirectionnel avec un connecteur simple en métal ST, en plastique SC ou à queue de cochon au choix (généralement SC)
- Prise en charge des normes industrielles, notamment IEEE 802.3, Fibre Channel, SMPTE 3G-SDI, HD-SDI et SD-SDI
- Versions 2×9 DDMI entièrement conformes à la norme SFF-8472 et options pour une meilleure précision TxPower et RxPower à haute température
- Les connecteurs ST sont disponibles en version métallique et en version plastique robuste, parfaitement adaptés aux applications industrielles
- Large gamme de températures de fonctionnement de -40 à 85°C
- Options de boîtier en plastique métallisé ou de boîtier blindé pour les applications exigeant une meilleure performance EMI
- Types Tx et Rx simple/double pour la transmission unidirectionnelle de données
- Version à très faible débit de données pour le DC à 0,5 Mb/s
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Product type | Connectors | Wavelengths (nm) | Distances (km) | Temperature range (°C) | Data rates (Gb/s) | DDMI |
|---|---|---|---|---|---|---|
1×9 Duplex Transceiver | SC, ST Metal, ST Plastic, FC | 850, 1310, 1550, CWDM | 0.1 to 200 | 0 to 70 / -40 to 85 | DC to 1.25 | No |
2×9 Duplex Transceiver | SC, ST Metal, ST Plastic, FC | 850, 1310 | 0.1 to 60 | 0 to 70 / -40 to 85 | 0.1 to 1.25 | Yes |
1×9 Bi-directional Transceiver | SC, Pigtail | 1310, 1490, 1550 | 10 to 60 | 0 to 70 / -40 to 85 | 0.1 to 3.0 | No |
2×9 Bi-directional Transceiver | SC | 1310, 1550 | 2 to 60 | 0 to 70 / -40 to 85 | 0.1 to 1.25 | Yes |
1×9 Single Tx | SC, ST Metal, ST Plastic | 1310, CWDM | 10 to 100 | 0 to 70 / -40 to 85 | 0.1 to 3.0 | No |
1×9 Single Rx | SC, ST Metal, ST Plastic | 1310, CWDM | 10 to 100 | 0 to 70 / -40 to 85 | 0.1 to 3.0 | No |
1×9 Dual Tx | SC, ST Metal, ST Plastic, FC | CWDM | 10 to 80 | 0 to 70 | 0.1 to 1.25 | No |
1×9 Dual Rx | SC, ST Metal, ST Plastic, FC | CWDM | 10 to 80 | 0 to 70 | 0.1 to 1.25 | No |
