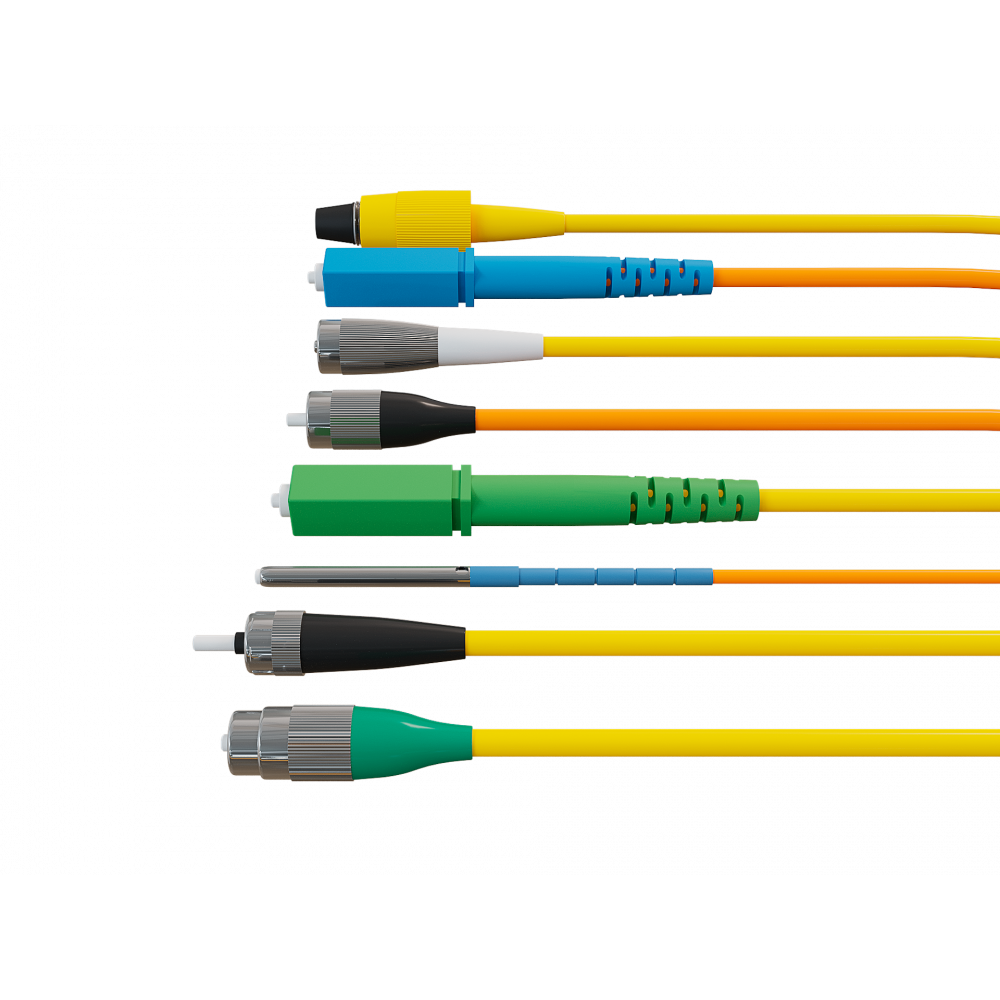

Interconnexion – Cordons de brassage en fibre optique

La gamme de produits d’interconnexion d’AC Photonics s’appuie sur l’utilisation de câbles et de connecteurs à fibres optiques de haute qualité, avec une approche flexible des solutions personnalisées tout en maintenant des délais de livraison courts.

Les cordons de raccordement, parfois appelés cavaliers en fibre optique, sont disponibles en utilisant des fibres multimodes (MM), monomodes (SM) et à maintien de la polarisation (PM).

Les connecteurs standard comprennent FC, SC, ST, LC, MU en configuration simplex et duplex. Des connecteurs spéciaux (E-2000, F-3000, etc.) et des types PC/UPC/APC sont également disponibles.

Interconnexion - Cordons de brassage en fibre optique

Caractéristiques de la gamme

Un aperçu général de ce que cette gamme offre

  • Rendement élevé en termes de perte de rendement (RL) et faible en termes de perte d’insertion (IL)
  • Des conditions d’essai mécaniques et environnementales rigoureuses pour garantir une variation minimale des pertes
  • Types de connecteurs : Connecteur poli (PC), connecteur ultra-poli (UPC) et connecteur poli à angle (APC)
  • Le rapport prix/performance (fiabilité et stabilité) ne peut être comparé à celui des câbles de raccordement bon marché et de qualité inférieure
  • Les utilisations typiques où les performances sont essentielles sont les systèmes de télécommunication, les réseaux de télévision par câble, les réseaux longue distance et les réseaux à fibres optiques.
  • Alignement de l’axe du connecteur PM sur l’axe lent, l’axe rapide, l’axe lent 45° par rapport à la clé ou clé déverrouillée
  • Les styles de queue de cochon doivent inclure des fibres nues, un tube libre de 900 µm, un tampon étanche de 900 µm ou une enveloppe de 1,6/2/3 mm

Téléchargements

pour Interconnexion - Cordons de brassage en fibre optique

pdf
AC Photonics – value added manufacturing
Télécharger
pdf
AC Photonics – data centre case study
Télécharger

Qu’est-ce qu’il y a dans cette gamme ?

Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent

Type de fibre du cordon de brassageIL – PC FC-SC-LC / ST-MU (dB)IL – UPC FC-SC-LC / ST-MU (dB)IL – APC FC-SC-LC / ST-MU (dB)RL – PC (dB)RL – UPC (dB)RL – APC (dB)ER (dB)

SM

0.2 / 0.25

0.2 / 0.25

0.2 / 0.30

40

50

60

n/a

MM

0.2 / 0.25

n/a

0.2 / 0.30

30

n/a

35

n/a

PM

0.2 / 0.25

0.2 / 0.25

0.2 / 0.30

40

50

60

20
