Photodiodes pour applications analogiques
- Technologie
- Composants optiques analogiques
- Partner
- AGx Technologies
Les photodiodes AGx sont des photodétecteurs à large bande dont les performances sont adaptées aux besoins de chaque application analogique en fonction de la largeur de bande et des exigences de conditionnement.
Les photodiodes PPDK les plus performantes ont été optimisées avec une bande passante RF (radiofréquence) de plus de 6 GHz, ce qui les rend idéales pour les récepteurs de nœuds de CATV dans le transport vidéo à large bande sur les voies aller et retour, les récepteurs FTTx, l’EDFA et la surveillance de réseau, ainsi que la transmission de signaux satellite à haut débit.
Pour les applications sensibles aux coûts, le boîtier métallique du réceptacle SC peut s’avérer être la solution la plus adaptée tout en conservant les performances grâce à sa conception mécanique solide.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Emballage à bas prix pour les récipients SC avec pigtails coaxiaux ou métalliques
- Haute sensibilité (typique) 0,85 à 1310 nm et 0,95 à 1550 nm pour les photodiodes à bande passante plus large
- Faible courant d’obscurité, maximum 1 nA
- Connecteurs non standard et types d’UPC disponibles
- Large gamme de températures de fonctionnement -40 à 85°C
- Longueurs de pigtail en fibre et supports de montage personnalisés disponibles sur demande
- Boîtier coaxial hermétique pour une grande fiabilité et une longue durée de vie sans dégradation de la linéarité ou des performances
- Conformité avec la directive RoHS et Telcordia
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Model | Bandwidth (GHz) | Wavelength Range (nm) | Typical Applications | Optional Clamp | Pigtail / Connector |
|---|---|---|---|---|---|
PPDD | 0.6 | 1100 to 1650 | Low Speed, WDM Channel Monitoring | Yes | SMF-28e SC/APC or FC/APC |

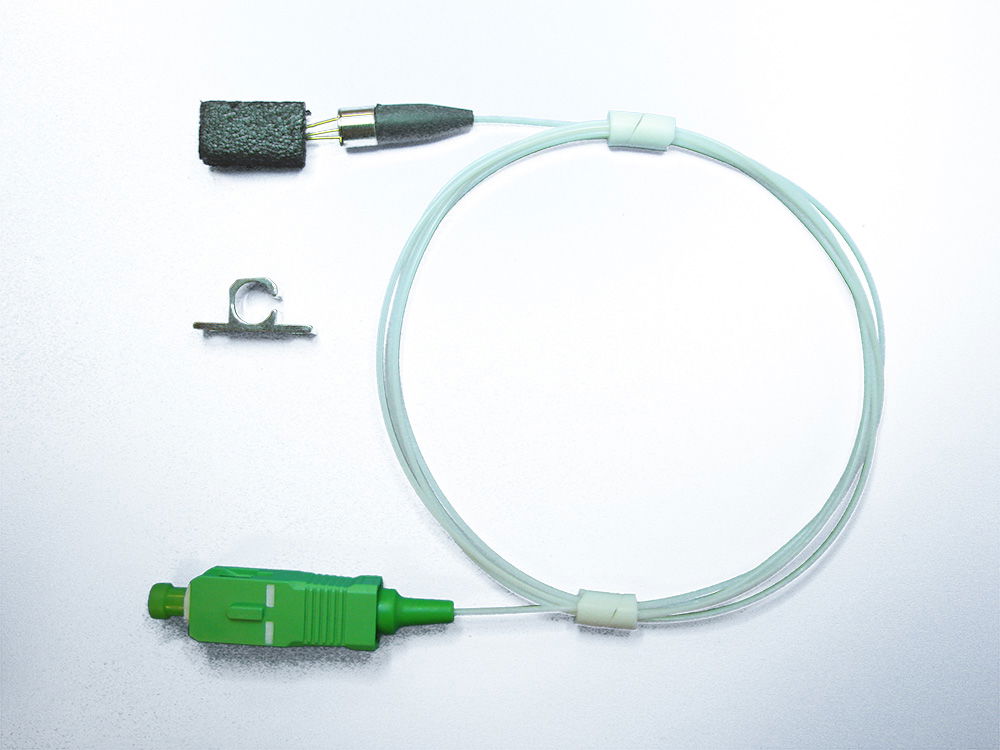

PPDA | 3 | 1100 to 1650 | CATV, QAM, Satellite, FTTx, PON | Yes | SMF-28e SC/APC or FC/APC |
PPDK |
| 1100 to 1650 | CATV, QAM, Satellite, FTTx, PON | Yes | SMF-28e SC/APC or FC/APC |
RPDD |
| 1100 to 1650 | CATV, Telecom, RFoF | No | SC Receptacle |
RPDA |
| 1100 to 1650 | CATV, Telecom, RFoF | No | SC Receptacle |
