Question 1

Quelle est la principale différence entre le MDBT42V-AT et un module BLE « standard » sans firmware AT ?

Accepted Answer

Le MDBT42V-AT est livré avec un firmware de commandes AT préchargé ; l’hôte n’a donc qu’à envoyer des commandes de haut niveau via UART pour gérer les fonctions Bluetooth. À l’inverse, un module standard sans firmware AT exige généralement que le développeur implémente et maintienne la pile BLE et le code applicatif directement sur le SoC.

Question 2

Quels types d’applications profitent le plus du MDBT42V-AT ?

Accepted Answer

Les applications qui ont besoin d’une connectivité BLE fiable, mais disposent de ressources firmware limitées ou de délais de développement serrés, sont des candidates idéales. Exemples : beacons, asset tags, capteurs compacts, télécommandes, instruments portables, accessoires grand public et petits nœuds industriels, pour lesquels une interface simple basée sur UART vers un microcontrôleur hôte est privilégiée.

Question 3

Comment le module gère-t-il la configuration de l’advertising et du comportement de connexion ?

Accepted Answer

Les paramètres d’advertising (durée d’advertising, activation ou désactivation de l’advertising) ainsi que les motifs d’indication LED pour les états d’advertising et de connexion sont configurés via des commandes AT dédiées. Cela facilite l’ajustement du comportement pendant le développement, la production, ou même lors de mises à jour firmware sur le terrain, sans réécrire du code Bluetooth bas niveau.

Question 4

Puis-je ajuster le débit de données et la puissance de sortie pour optimiser la portée et l’énergie ?

Accepted Answer

Oui. Le module propose des débits de données on-air sélectionnables de 1 Mbps ou 2 Mbps et prend en charge cinq niveaux de puissance TX différents. En choisissant des combinaisons appropriées, les concepteurs peuvent arbitrer entre portée maximale, robustesse, débit utile et consommation de courant afin de répondre aux besoins de leur application.

Question 5

Comment le module prend-il en charge les conceptions basse consommation alimentées par batterie ?

Accepted Answer

Le jeu de commandes AT inclut des commandes pour les modes power-down et l’utilisation de configurations d’alimentation DC-DC ou LDO, tandis que le réveil via GPIO (GPIO wake-up) permet à des événements externes de sortir le module des états low-power. Associé au SoC efficace de classe nRF52832, cela permet une longue autonomie sur batterie dans des appareils tels que des beacons et des capteurs portables.

Question 6

Quelles options existent pour la gestion du système et la récupération sur le terrain ?

Accepted Answer

Le module fournit des commandes AT pour des resets système de type matériel comme de type logiciel, ainsi que pour restaurer la configuration aux valeurs par défaut. Cela simplifie la récupération après une mauvaise configuration et permet des procédures de maintenance sur site robustes.

Question 7

Comment puis-je surveiller le niveau de batterie ou des tensions externes avec le MDBT42V-AT ?

Accepted Answer

Une commande AT dédiée permet à l’hôte de récupérer des ADC readings, couramment utilisés pour surveiller le niveau de batterie ou d’autres tensions analogiques raccordées au module. Cela évite d’avoir besoin d’un analogue front-end séparé sur le système hôte.

Question 8

Quelles fonctionnalités d’identification et de traçabilité sont disponibles ?

Accepted Answer

Le module prend en charge des commandes pour définir et lire un numéro de série, ainsi que pour récupérer l’adresse MAC de l’appareil. Ces fonctions sont utiles pour l’asset tracking, les workflows de provisioning et la journalisation des tests de production.

Question 9

Le MDBT42V-AT est-il adapté à une utilisation sur plusieurs marchés mondiaux ?

Accepted Answer

Oui. Avec des homologations réglementaires telles que FCC, IC, CE, Telec (MIC), SRRC et NCC, ainsi que la conformité RoHS et REACH, le module est conçu pour un déploiement dans un large éventail de territoires et de secteurs, sous réserve des tests finaux du produit fini.

Question 10

Comment le MDBT42V-AT s’intègre-t-il dans des systèmes plus vastes comprenant à la fois des appareils centraux et périphériques ?

Accepted Answer

Le module est positionné comme élément peripheral/slave et est conçu pour fonctionner aux côtés de modules compatibles en rôle central/master de la même famille. Cela permet aux concepteurs de construire des systèmes complets — par exemple, une Gateway centrale ou un contrôleur avec plusieurs nœuds périphériques MDBT42V-AT — en utilisant du matériel étroitement apparenté à l’échelle du réseau.

Model	MDBT42V-512KV2	MDBT42V-P512KV2
Core	32-bit ARM® Cortex™ M4F CPU	32-bit ARM® Cortex™ M4F CPU
SoC	nRF52832	nRF52832
Power supply	1.7V – 3.6V	1.7V – 3.6V
Memory	512kB Flash Memory	512kB Flash Memory
RAM	64kB	64kB
Tx Power	+4 dBm @ 7.5mA, 0 dBm @ 5.3mA	+4 dBm @ 7.5mA, 0 dBm @ 5.3mA
Rx Sensitivity	: -96 dBm @ 5.4mA	-96 dBm @ 5.4mA
GPIO	Flexible and configurable 20 GPIO (8 analogue inputs)	Flexible and configurable 20 GPIO (8 analogue inputs)
Interface	UART / I2C / SPI / PWM / PDM / I2S / NFC	UART / I2C / SPI / PWM / PDM / I2S / NFC
Operating temperature	-40°C to +85°C	-40°C to +85°C
Antenna	Chip Antenna	PCB Antenna

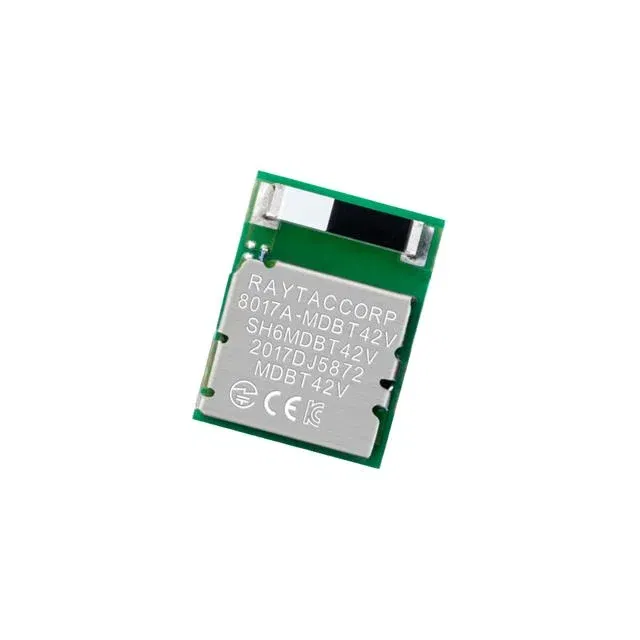

MDBT42V Series, Bluetooth 5.4, LGA module; nRF52832 based
