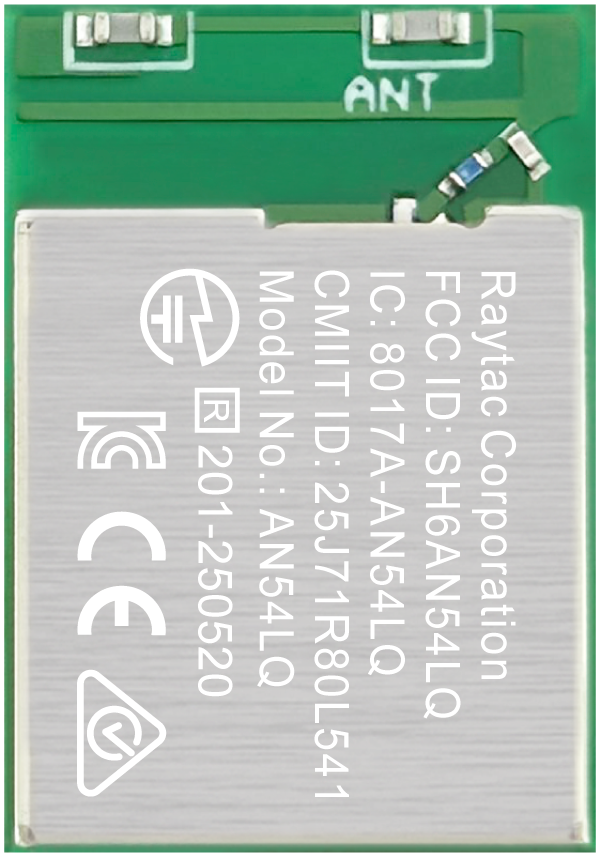

AN54LQ Series, Bluetooth 6.0, LGA module; nRF54L05/nRF54L10/nRF54L15 based
- Technologie
- Modules Bluetooth
- Partner
- Raytac
L’AN54LQ-15 est une série de modules wireless à montage en surface, construite autour du SoC multiprotocole nRF54L15, conçue pour les appareils connectés modernes à faible consommation. Avec la prise en charge intégrée de Bluetooth 6.0 et une radio 2,4 GHz flexible, il peut être utilisé pour Bluetooth Low Energy ainsi que pour des protocoles tels que ANT+, Zigbee, Thread, Matter et Amazon Sidewalk lorsque les stacks appropriées sont implémentées. Un processeur Cortex-M33 à 128 MHz, 1,5 MB de flash et 256 KB de RAM offrent une marge confortable pour des applications complexes et un firmware actualisable over-the-air. Le module intègre 31 GPIO configurables et une large gamme d’interfaces série et analogiques, simplifiant la connexion aux capteurs, actionneurs et systèmes hôtes.
Une antenne puce on-board fournit des performances RF pratiques dans un format compact de 9,5 × 13,7 × 1,8 mm. La large plage d’alimentation 1,7–3,6 V et la température de fonctionnement de −40 °C à +105 °C conviennent aussi bien aux environnements sur batterie qu’aux environnements industriels. Des homologations radio pré-certifiées et des fonctions de sécurité de classe PSA Level 3 contribuent à accélérer l’approbation réglementaire et à soutenir un déploiement sécurisé à grande échelle. Au final, l’AN54LQ-15 fournit une plateforme prête à intégrer pour une connectivité wireless multiprotocole robuste dans des applications IoT et embedded exigeantes.
Range features
Aperçu de haut niveau de ce que cette gamme offre
-
Radio multiprotocole Bluetooth 6.0 – Prend en charge Bluetooth LE, 802.15.4 et le 2.4 GHz propriétaire pour des conceptions Wireless flexibles.
-
MCU 32 bits 128 MHz haute performance – Exécute les protocol stacks et le code applicatif sans nécessiter d’hôte externe.
-
Mémoire généreuse (jusqu’à 1.5 MB flash / 256 KB RAM) – Permet un firmware complexe, un fonctionnement multi-protocole et des mises à jour sécurisées.
-
Antenne chip intégrée dans un module compact – Simplifie la conception RF et économise de l’espace PCB dans les produits à forte contrainte d’encombrement.
-
31 GPIO configurables avec des interfaces riches – Se connecte facilement à des capteurs, actionneurs, appareils audio et mémoires externes.
-
Large plage d’alimentation (1.7–3.6 V) et -40 à +105 °C – Adapté aux applications sur batterie et de grade industriel.
-
Puissance RF réglable jusqu’à +8 dBm avec une forte sensibilité – Offre des liaisons Wireless robustes et une portée étendue.
-
Architecture low-power avec timers et RTC – Permet une longue autonomie sur batterie dans les nœuds IoT duty-cycled et always-on.
-
Sécurité matérielle avec protection avancée – Aide à protéger le firmware, les clés et les données dans les appareils connectés.
-
Pré-certifié pour les principaux standards radio mondiaux – Réduit l’effort de certification et accélère la mise sur le marché.
Téléchargements
pour AN54LQ Series, Bluetooth 6.0, LGA module; nRF54L05/nRF54L10/nRF54L15 based
Qu’y a-t-il dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Module part number | AN54LQ-15 | AN54LQ-P15 |
Wireless technology | Bluetooth 6.0, IEEE 802.15.4-2020, proprietary 2.4 GHz | Bluetooth 6.0, IEEE 802.15.4-2020, proprietary 2.4 GHz |
Supported use cases | Bluetooth Low Energy, ANT+, Zigbee, Thread, Matter, Amazon Sidewalk-style apps | Bluetooth LE, Zigbee, Thread, Matter, ANT+ and other low-power 2.4 GHz links |
Processor | 128 MHz Arm® Cortex™ core | 128 MHz 32-bit Cortex-M33 class core |
SoC | nRF54L15 | nRF54L15 |
Co-processor | 128 MHz RISC-V co-processor | 128 MHz RISC-V co-processor |
Flash memory | Up to 1.5 MB | 1.5 MB |
RAM | Up to 256 KB | 256 KB |
Supply voltage range | 1.7 V – 3.6 V | 1.7 V – 3.6 V |
Operating temperature range | -40 °C to +105 °C | −40 °C to +105 °C |
Dimensions (L x W x H) | 13.7 x 9.5 x 1.8 mm | 9.5 × 13.7 × 1.8 mm |
Antenna type | Integrated chip antenna | Integrated PCB antenna |
GPIO count | 31 configurable GPIOs | 31 configurable GPIOs |
Max TX output power | Up to +8 dBm (configurable in 1 dB steps from -8 dBm to +8 dBm) | −8 dBm to +8 dBm (1 dB steps) |
RX sensitivity (BLE 1 Mbps) | Approx. -96 dBm | Approx. −96 dBm |
RX sensitivity (BLE 125 kbps long range) | Approx. -104 dBm | Approx. −104 dBm |
RX sensitivity (IEEE 802.15.4) | Approx. -102 dBm | Approx. −102 dBm |
Bluetooth data rates | 2 Mbps, 1 Mbps, 500 kbps, 125 kbps | 2 Mbps, 1 Mbps, 500 kbps, 125 kbps |
IEEE 802.15.4 data rate | 250 kbps | 250 kbps |
Proprietary 2.4 GHz data rates | 4 Mbps, 2 Mbps, 1 Mbps | 4 Mbps, 2 Mbps, 1 Mbps |
Main digital interfaces | QSPI, SPI, UART, I²C | QSPI, SPI, UART, I²C |
Additional interfaces | I²S, PDM, PWM, ADC, NFC, quadrature decoder, comparators | I²S, PDM, PWM, ADC, NFC, quadrature decoder, comparators |
On-board timing | Global RTC available in lowest-power mode; seven 32-bit timers | Global RTC plus seven 32-bit timers |
Security level | Platform security with PSA Level 3 features | Platform security targeting PSA Level 3 |
Regulatory approvals | FCC, IC, CE, Telec (MIC), KC, SRRC, NCC, RCM, WPC | FCC, IC, CE, Telec (MIC), KC, SRRC, NCC, RCM, WPC (CE RED / RCM compliant) |
