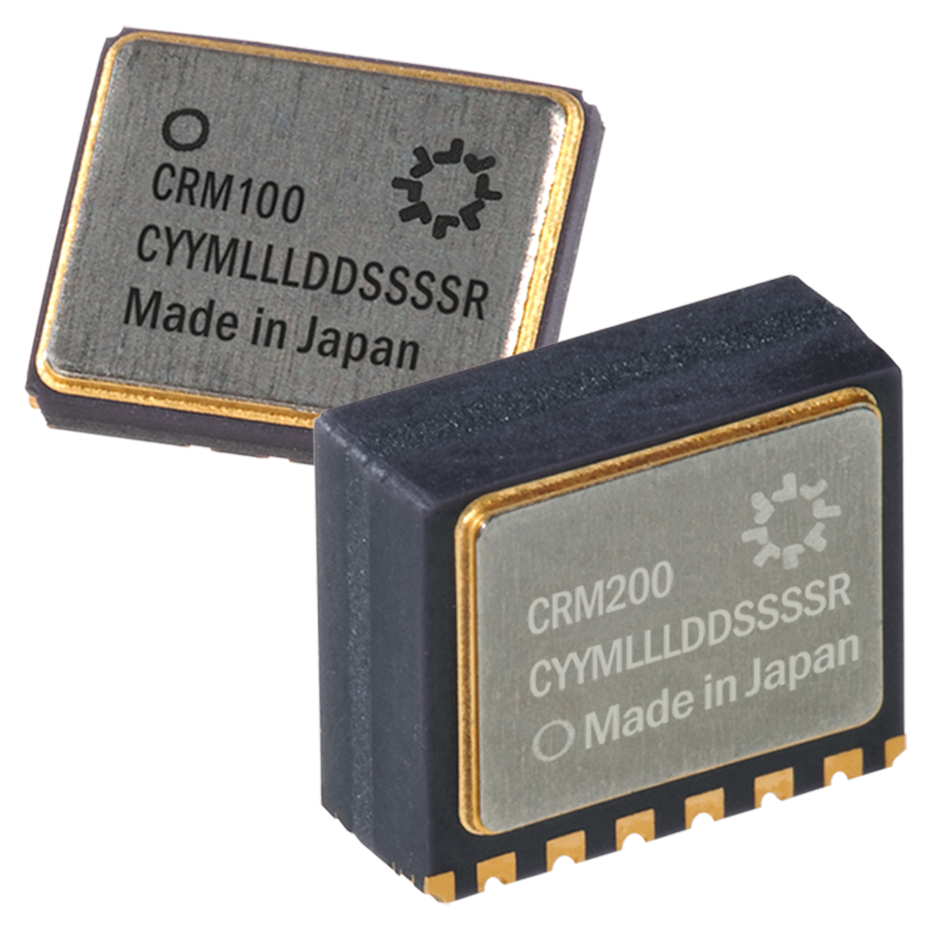

CRM100 et CRM200 forment une série de gyroscopes MEMS au silicium de Silicon Sensing, offrant des mesures de vitesse angulaire à faible bruit dans un petit boîtier monté en surface.
Le CRM100 se monte à plat sur une carte, tandis que la version CRM200 est montée sur le côté, ce qui, lorsqu’il est combiné, permet d’effectuer les mesures des trois degrés de liberté (roulis, tangage et lacet) avec une seule carte.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Technologie éprouvée et robuste de gyroscope à structure vibrante de 5e génération (VSG)
- Biais et bruit en tête de catégorie sur la température pour une navigation et un pointage précis à l’estime
- Paquets planaires et orthogonaux (CRM100 et CRM200)
- Plages dynamiques sélectionnables par l’utilisateur : 75°/s, 150°/s, 300°/s, 900°/s (max. 1 000°/s).
- Une version à plage de vitesse élevée (jusqu’à ±2 700°/s) est également disponible.
- Largeur de bande réglable par l’utilisateur (jusqu’à 160 Hz)
- Sorties analogiques et numériques (SPI®)
- Faible puissance, alimentation 3,3V, 4mA
- Excellent rejet des chocs et des vibrations
- Emballage CMS hermétique
- Capteur de température intégré
- AEC Q100 testé
- Haut débit et faible bruit
- Petit (CRM100 : 5,7 x 4,8 x 1,2 mm, CRM200 : 6,3 x 5,5 x 2,7 mm)
Téléchargements
pour CRM Pinpoint© Gyroscope sensors
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Model | CRM100 | CRM102 | CRM200 | CRM202 |
|---|---|---|---|---|
Supply voltage (Vdd) | 3.3v | 3.3v | 3.3v | 3.3v |
Digital dynamic range | ±75o/s to ±900o/s | ±900o/s to ±2700o/s | ±75o/s to ±900o/s | ±900o/s to ±2700o/s |
Analogue dynamic range | ±75o/s to ±900o/s | ±900o/s to ±2700o/s | ±75o/s to ±900o/s | ±900o/s to ±2700o/s |
SF setting error | ±0.5% | ±3.0% | ±0.5% | ±3.0% |
SF error over temp | ±1.5% | ±1.5% | ±1.5% | ±1.5% |
Bias setting error | ±12mV | ±12o/s | ±12mV | ±12o/s |
Bias over temperature | ±3o/sec | ±36o/sec | ±3o/sec | ±36o/sec |
Bias repeatability | ±0.14o/s | ±0.15o/s | ±0.14o/s | ±0.15o/s |
Bias instability | 12o/hr | 80o/hr | 12o/hr | 80o/hr |
Bandwidth (nominal) | 5–160 Hz (User selectable) | 5–160 Hz (User selectable) | 5–160 Hz (User selectable) | 5–160 Hz (User selectable) |
Operating temperature | -40oC to +85oC | -20oC to +85oC | -40oC to +85oC | -20oC to +85oC |
