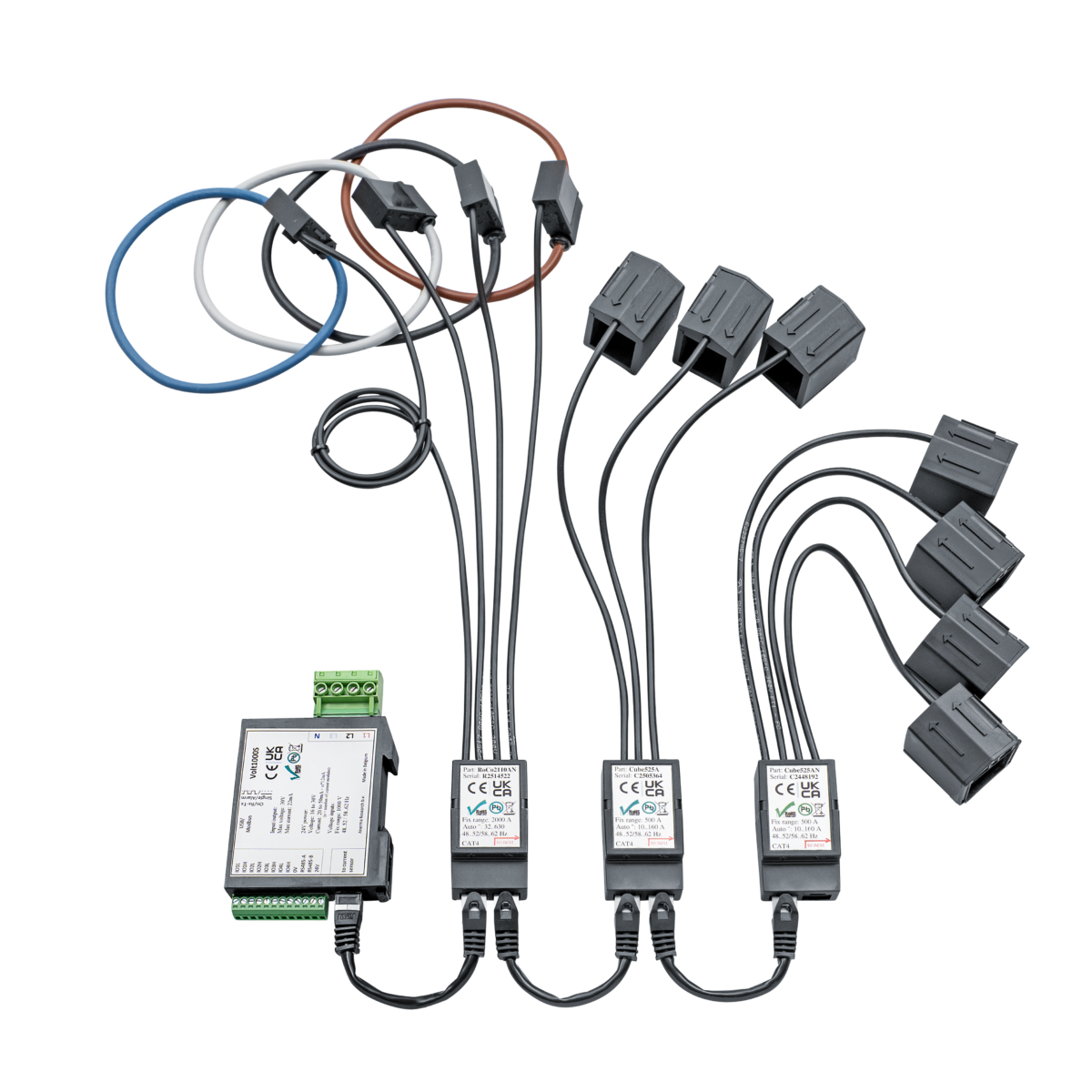

Volt 1000S appareil de mesure de tension triphasée pour systèmes de distribution d’énergie

Le Volt 1000S agit comme l’unité de tension centrale au sein d’un système de mesure modulaire. Il mesure les tensions triphasées et peut transmettre des signaux de synchronisation et des données à des modules de capteurs de courant chaînés (tels que des modules à bobine de Rogowski) via un bus local haut débit. Chaque module de courant de la chaîne utilise la référence de tension du Volt 1000S pour calculer la puissance (kW, kVA, etc.) de sa phase. Le Volt 1000S collecte ensuite ces valeurs de puissance et les met à disposition via Modbus sous forme d’un jeu de données combiné. En pratique, le Volt 1000S est le premier module sur le bus local de comptage : il fournit la référence de tension et la passerelle de communication pour jusqu’à environ 15 à 20 modules de courant en aval, généralement raccordés à des départs individuels. Cette approche modulaire permet de surveiller plusieurs circuits en ajoutant des modules de capteurs, tous synchronisés par une seule unité Volt 1000S.

Le module communique via RS-485 en utilisant le protocole Modbus RTU, largement pris en charge dans les systèmes SCADA et d’automatisation industrielle. Le Volt 1000S est doté d’un connecteur RJ45 qui transporte les signaux RS-485 (ainsi que l’alimentation 24 V DC) pour le réseau Modbus. Dans une configuration typique, un PLC ou un concentrateur SCADA agit comme maître Modbus et interroge le Volt 1000S (ainsi que les modules éventuellement chaînés) en tant qu’esclaves. Toutes les mesures clés — tension par phase, état d’alarme éventuel et même les relevés des capteurs de courant raccordés — sont accessibles via des registres Modbus. Cela facilite l’intégration du Volt 1000S dans des systèmes de gestion de l’énergie existants, en utilisant les commandes standard de lecture/écriture Modbus pour récupérer des données ou configurer des seuils d’alarme.

Principalement, le Volt 1000S surveille en continu la tension RMS sur les trois phases ainsi que sur le neutre. Il suit également les relations de phase (p. ex. différences d’angle de phase) et peut surveiller indirectement les valeurs de courant lorsqu’il est utilisé avec les capteurs de courant associés. Le firmware de l’appareil permet de configurer des seuils pour différents paramètres – par exemple si la tension d’une phase baisse ou augmente au-delà d’une limite définie, ou si un déséquilibre apparaît entre les phases. Si une telle condition est détectée, le Volt 1000S active sa sortie d’alarme (l’un des canaux d’E/S configurables peut être défini comme relais ou signal d’alarme) et la LED d’alarme rouge s’allume. Cette alarme peut également être transmise via Modbus afin que le système SCADA/maître sache qu’un dépassement de seuil s’est produit. En résumé, il assure une surveillance en temps réel des niveaux de tension avec la capacité d’alerter les opérateurs en cas de conditions anormales telles que sous-tension, surtension ou variations importantes de l’angle de phase.

Oui – le Volt 1000S a été développé en tenant compte des exigences modernes des réseaux, notamment du besoin de surveillance en temps réel des réseaux basse tension dans les postes secondaires. Par exemple, dans certaines régions, la réglementation exige désormais que les services publics obtiennent, à intervalles courts et réguliers (de l’ordre de quelques minutes), des données de tension et de charge propres à chaque départ afin de gérer les ressources énergétiques distribuées et de nouvelles charges telles que les chargeurs de véhicules électriques. Le Volt 1000S peut contribuer à satisfaire ces exigences en fournissant des mesures de tension continues par départ et en permettant l’ajout de capteurs de courant pour les mesures de charge. Sa mise à jour rapide des données (généralement paramétrée en secondes ou en minutes) et ses capacités de communication à distance lui permettent de transmettre les informations nécessaires à un centre de conduite dans les délais imposés. Dans un scénario pratique, le déploiement de modules Volt 1000S sur plusieurs postes de transformation locaux permet à un opérateur de documenter la conformité aux normes de qualité de fourniture (p. ex. la stabilité des niveaux de tension) et de réagir rapidement aux problèmes émergents sur le réseau.

Le Volt 1000S dispose de quatre points d’E/S polyvalents que vous pouvez configurer en fonction de vos besoins de supervision ou de commande. Par exemple, une E/S peut servir de sortie d’alarme (contact sec ou sortie transistor) qui déclenche une sirène d’alarme externe ou informe un autre système dès qu’un événement de seuil se produit. Une autre E/S peut être câblée sur un contact de porte de l’armoire du poste – si quelqu’un ouvre la porte de l’armoire, le Volt 1000S peut le détecter et transmettre cet état (pour la sûreté ou la surveillance sécurité). Les entrées peuvent également accepter des signaux analogiques : vous pouvez raccorder un capteur de température (avec une sortie analogique) pour surveiller la température ambiante à l’intérieur de l’enveloppe électrique, ou utiliser une entrée 4–20 mA provenant d’un transmetteur externe (par exemple, un indicateur de passage de défaut ou un capteur de défaut à la terre). En outre, l’un des canaux peut être configuré comme entrée de tension (0–24 V DC) pour lire un signal externe, tandis qu’un autre peut être configuré comme entrée de courant (4–20 mA). La flexibilité de ces canaux d’E/S permet au Volt 1000S non seulement de mesurer la tension, mais aussi de fonctionner comme une mini unité terminale distante (RTU), en collectant des données auxiliaires et des signaux d’état sur site et en les intégrant à la télémétrie Modbus.

Volt 1000S et Volt 1000Q sont tous deux des unités de mesure de tension triphasée appartenant à la même famille, et ils partagent les mêmes capacités fondamentales (mesure des tensions triphasées et interface avec des modules de capteurs de courant et des systèmes SCADA). Le Volt 1000S est le modèle qui met l’accent sur des E/S étendues et la configurabilité : il intègre quatre voies d’entrée/sortie configurables, un port USB, et il est conçu pour des tâches d’intégration et de commande polyvalentes. Le Volt 1000Q, en revanche, est une variante destinée à des priorités d’application légèrement différentes. Dans la pratique, le matériel de base et les performances sont très proches, mais la variante Q peut être davantage axée sur des fonctions de surveillance pure ou sur certaines fonctionnalités d’analyse de la qualité de l’énergie. Par exemple, des services publics peuvent utiliser le Volt 1000Q lorsque des indicateurs avancés de qualité de l’énergie (comme des mesures détaillées d’harmoniques ou de flicker) sont nécessaires, tandis que le Volt 1000S sera choisi pour des installations requérant une intégration plus poussée de capteurs/actionneurs locaux. Il convient de noter que la fiche technique fournie couvre les modèles S et Q, ce qui indique que leurs spécifications sont largement similaires : les différences tiennent davantage à l’ensemble des fonctions et à l’orientation d’usage qu’aux performances pures. En résumé, la plupart des utilisateurs constateront que l’un ou l’autre modèle assure une surveillance triphasée fiable ; le choix entre S et Q dépendra du fait que des E/S supplémentaires et une plus grande flexibilité (modèle S) ou une orientation dédiée à la surveillance (modèle Q) conviennent mieux au projet.

Le Volt 1000S est conçu pour une installation simple sur un rail DIN standard de 35 mm, couramment présent dans les armoires électriques et les panneaux de commande de postes. Il présente un profil très fin, ce qui permet de l’ajouter à des tableaux existants disposant de peu d’espace libre. Pour le câblage, l’appareil est doté de borniers enfichables. En général, vous raccordez les trois conducteurs de phase (L1, L2, L3) et le neutre (N) depuis les jeux de barres basse tension directement aux bornes d’entrée de tension du Volt 1000S – aucun transformateur de tension externe n’est nécessaire, car l’appareil est prévu pour des systèmes nominaux 400 V AC. L’unité nécessite également une alimentation 24 V DC, généralement fournie via la même connexion RJ45 qui l’intègre au réseau Modbus. Le port de sortie RJ45 est ensuite utilisé pour chaîner (daisy-chain) le Volt 1000S vers d’éventuels modules de capteurs de courant supplémentaires, ou simplement pour terminer la ligne s’il n’y en a pas. Lors de l’installation, une fois le câblage terminé, vous configurez l’appareil (via le port USB ou via Modbus) pour des paramètres tels que l’identifiant de l’appareil, le débit en bauds et les seuils d’alarme. En fonctionnement, le Volt 1000S mesure en continu les tensions du départ raccordé. Comme il est entièrement fermé et encapsulé, il ne nécessite aucune maintenance – seulement un étalonnage ou une vérification initiale si souhaité, puis il fonctionne de manière fiable dans l’infrastructure de supervision du poste.
