Appareil de mesure du courant RoCo1065Ax / Cube 525Ax

Avec une seule unité de base de tension, vous pouvez cascader jusqu’à environ 15 à 20 modules de mesure de courant sur une même chaîne. Cela signifie qu’une seule connexion Modbus peut collecter des données provenant de 15 à 20 circuits triphasés distincts (chaque module mesurant un départ). En pratique, un contrôleur Volt1000 peut assurer la surveillance de jusqu’à 20 départs sortants. Pour des systèmes encore plus grands, deux unités de base sur des lignes Modbus séparées pourraient être utilisées, doublant ainsi efficacement le nombre de départs couverts.

Oui. Les modules RoCo1065Ax et Cube 525Ax sont entièrement interopérables sur le même bus en guirlande (daisy-chain). Vous pouvez déployer un mélange de modules à bobine de Rogowski et de modules Cube selon les dimensions des départs ou les contraintes d’encombrement. L’adressage Modbus et le format des données sont uniformes, de sorte que l’unité de base et le réseau voient un système multi-modules homogène, quelle que soit la combinaison de types de capteurs.

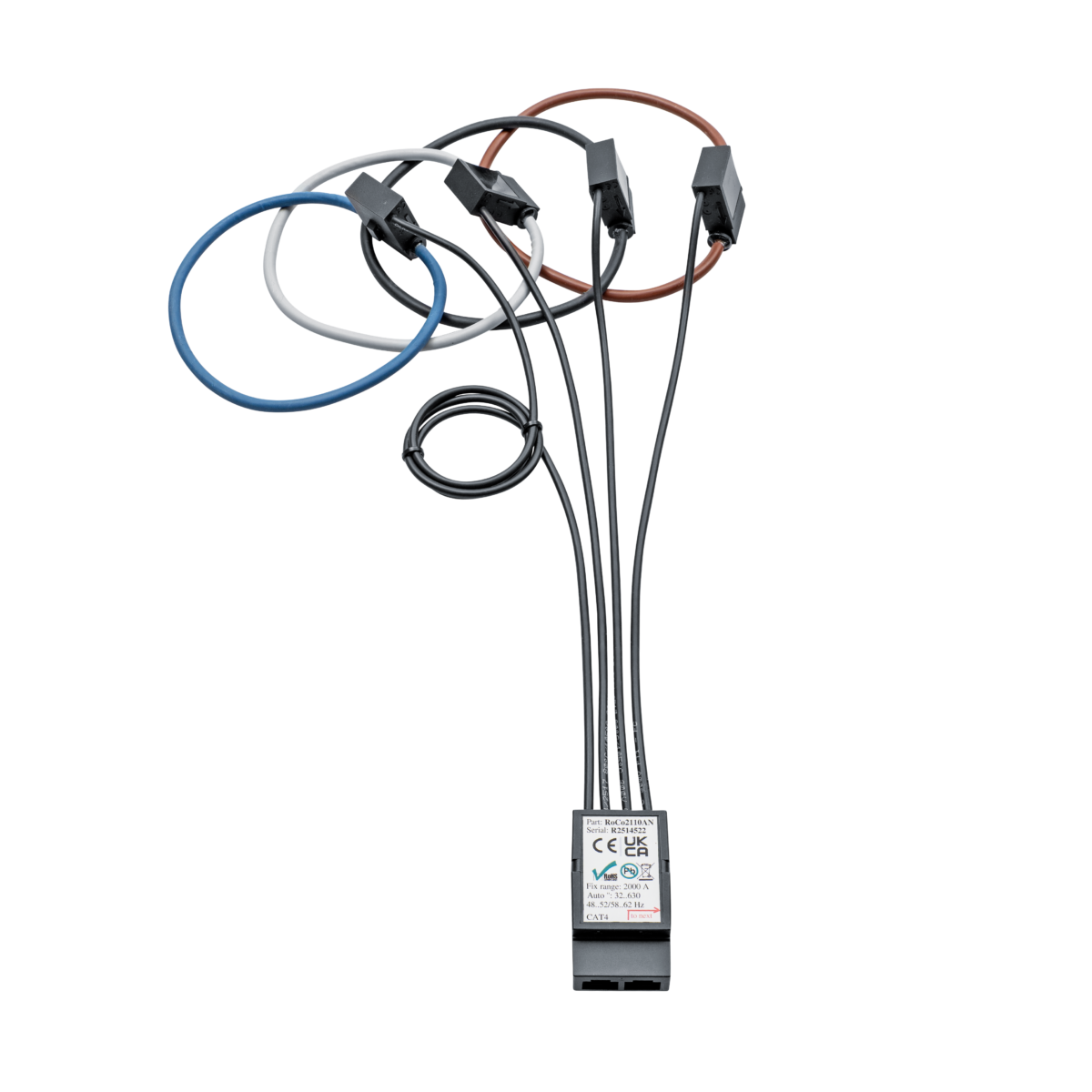

Les deux types de modules remplissent la même fonction, à savoir mesurer des courants AC multiphasés, mais ils sont conçus pour des configurations physiques différentes. Les modules RoCo1065Ax utilisent des bobines de Rogowski flexibles qui s’enroulent autour de conducteurs plus gros (jusqu’à 65 mm de diamètre) et peuvent supporter des courants plus élevés (environ 1000 A). À l’inverse, les modules Cube 525Ax utilisent un capteur rigide et compact (forme cubique avec une ouverture de 25 mm), destiné aux espaces réduits ou aux câbles plus petits, avec une plage de courant allant jusqu’à environ 500 A. Sur le plan fonctionnel, ils sont identiques en termes de sorties et d’interface ; le choix dépend principalement de la taille des câbles et de l’espace disponible pour l’installation.

Cela dépend de ce que vous devez mesurer. Les modules RoCo/Cube peuvent fonctionner en mode autonome : chacun mesure les courants sur ses phases raccordées et fournit directement ces valeurs via Modbus à un système PLC ou SCADA. En utilisation autonome, vous obtenez des valeurs d’amplitude de courant par phase (utile pour la surveillance de charge, la détection de déséquilibre, etc.). En revanche, si vous souhaitez obtenir des mesures complètes de puissance et d’énergie (par exemple calculer kW, kVA, facteur de puissance et kWh), une unité de mesure de tension Volt1000 est nécessaire dans la chaîne. La Volt1000 fournit aux modules de courant les données de tension de référence afin que chaque module puisse calculer en temps réel les valeurs de puissance pour son départ. En résumé : pour les courants בלבד, les modules suffisent ; pour une analyse complète de la puissance, une unité de tension est nécessaire en tant que premier module de la chaîne.

Chaque module dispose d’un port RS-485 et est conçu pour être chaîné en guirlande à l’aide de câbles patch blindés standard. Une extrémité de la chaîne se connecte à votre maître Modbus RTU (par exemple une RTU SCADA ou un PLC) et les modules de mesure de courant se raccordent ensuite les uns à la suite des autres. Le premier module de la ligne (souvent le Volt1000 s’il est présent, ou le premier RoCo/Cube en utilisation autonome) sert de point de départ. Tous les modules sont des équipements esclaves Modbus avec des adresses individuelles. Votre maître Modbus interroge la chaîne et, grâce à la logique de coordination intégrée (dans le Volt1000 ou dans le premier module), il peut récupérer les mesures de n’importe quel module de la cascade via une seule liaison. Cette architecture signifie que vous n’avez besoin que d’un seul câble de retour vers le système de contrôle, même si vous surveillez des dizaines de courants. Les données sont transmises en temps réel via Modbus, ce qui vous permet d’afficher dans votre logiciel des valeurs quasi instantanées pour chaque courant de phase (et, le cas échéant, la tension/la puissance).

Absolument. Ces modules ont été conçus spécifiquement pour des applications de rétrofit. La bobine de Rogowski de l’unité RoCo peut être ouverte ou fléchie autour d’un jeu de barres ou d’un câble existant, ce qui évite de couper ou de déconnecter un conducteur sous tension. L’unité Cube est très compacte et peut se placer autour de câbles plus petits lorsque l’espace est limité. Les deux types se fixent par des supports magnétiques, évitant le perçage ou de lourdes modifications d’armoire/panneau. En pratique, les installateurs peuvent intégrer les capteurs rapidement dans une armoire de distribution basse tension existante ou dans un poste de transformation. Cela permet de moderniser un ancien poste avec des capacités de surveillance actuelles, sans reconstructions coûteuses ni coupures prolongées.

Les modules utilisent des ADC haute résolution et des techniques de mesure true RMS pour capturer les formes d’onde de courant AC. Ils peuvent mesurer des courants très faibles jusqu’à leur plage maximale avec une précision fiable aux fréquences typiques des réseaux électriques (50 Hz ou 60 Hz). La classe de précision exacte n’est pas explicitement indiquée dans la description, mais ils sont conçus pour les besoins de surveillance des opérateurs d’énergie – généralement de l’ordre de 1 % de précision ou mieux sur la plage nominale. Point important : les courants de toutes les phases sont échantillonnés simultanément sur l’ensemble des modules, garantissant des mesures synchrones adaptées aux calculs de puissance et à l’analyse du réseau. Le système se met à jour en continu, permettant de détecter des variations de charge en quelques secondes ; il répond également à l’exigence de transmettre des données agrégées (par exemple des valeurs à intervalle de 5 minutes) vers des systèmes de niveau supérieur, comme l’imposent les réglementations de réseau.

La surveillance des seuils ou des limites est gérée via l’unité de commande Volt1000 lorsqu’elle fait partie du système. L’unité de base compare en continu les valeurs mesurées (courants, tensions, angles de phase, etc.) aux consignes configurées. Si une surcharge ou une condition anormale est détectée – par exemple un courant de départ dépassant sa limite admissible ou une perte de phase –, le système peut déclencher une sortie d’alarme ou signaler l’événement via Modbus. Le Volt1000 dispose de canaux d’E/S configurables (sur certains modèles) pouvant être utilisés pour piloter des relais d’alarme ou des indicateurs. En mode autonome sans l’unité Volt, les modules de mesure de courant ne disposent pas eux-mêmes de relais d’alarme intégrés, mais un PLC ou un SCADA externe peut facilement mettre en œuvre des contrôles de seuil en lisant les données en temps réel et en émettant des alertes ou des commandes de contrôle selon les besoins.

Oui, c’est l’une des applications clés. La section 14a de l’EnWG impose aux gestionnaires de réseau de distribution de surveiller et de piloter les charges pilotables (comme les chargeurs de VE, les pompes à chaleur, etc.) en obtenant des données de départs à une quasi-temps réel. Les capteurs de courant modulaires RoCo/Cube, utilisés avec l’unité de mesure de tension Volt1000, constituent un système complet de surveillance de la puissance pouvant être rétrofité dans des postes locaux. Ils fournissent des mesures de tension et de courant spécifiques à chaque départ dans les intervalles imposés (p. ex. des mises à jour toutes les cinq minutes ou plus rapides), ce qui permet de détecter les situations de contrainte sur le réseau. En déployant ces modules sur l’ensemble des départs sortants d’un poste de transformation, l’exploitant obtient la granularité nécessaire pour documenter l’état du réseau et intervenir (par exemple en limitant des charges ou en changeant des configurations) conformément à la réglementation. En substance, le système fournit l’infrastructure de données précise et opportune requise pour la mise en œuvre d’un smart grid dans le cadre du 14a EnWG, sans devoir remplacer l’infrastructure existante.
